首页  >  产品百科  >  ECS45US48

ECS45US48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 45W开关电源, 48V 直流输出电压 950mA输出电流, 1输出点
供应商型号: 1470-1290-ND
供应商: Digi-Key
标准整包数: 1

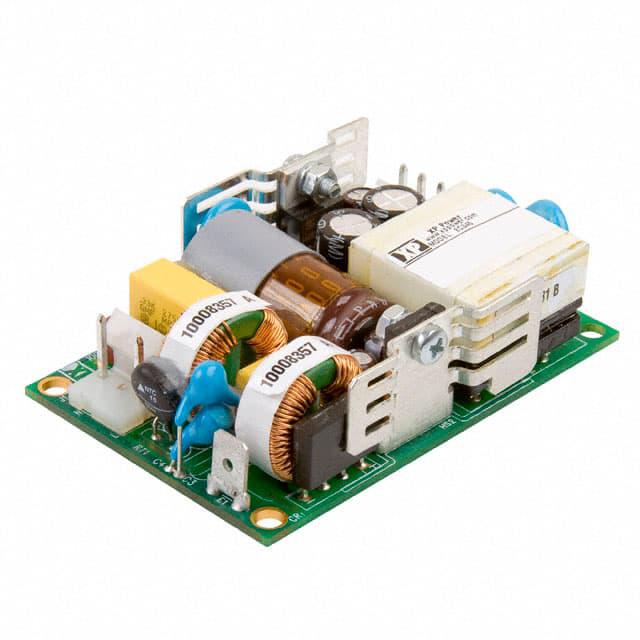

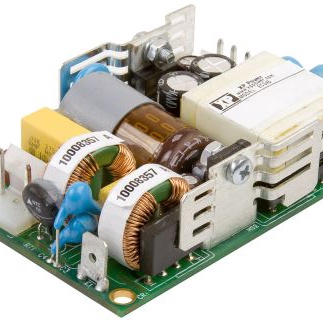

XP POWER AC-DC模块 ECS45US48

ECS45US48概述

    # ECS系列电源适配器技术手册

    产品简介


    ECS系列电源适配器是一种高效能的直流电源解决方案,适用于多种应用场合。其功率范围从25瓦到60瓦不等,能够为信息技术(IT)和医疗设备提供稳定的电力供应。这些适配器具有体积小、功耗低、宽输入电压范围等特点,非常适合空间有限且需要高可靠性电源的应用场景。

    技术参数


    - 输入电压:80-264 VAC (120-370 VDC),从100%线性降额至80%。
    - 输入频率:47-400 Hz
    - 输入电流:25W: 0.45A;45W: 0.75A;60W: 0.95A(典型值,115VAC,满载);25W: 0.30A;45W: 0.45A;60W: 0.60A(典型值,230VAC,满载)
    - 输入保护:内置保险丝,位于线和中性线上
    - 输出电压:5-48VDC(参见表格)
    - 效率:最高可达90%
    - 隔离:输入到输出隔离4000VAC,输入到地隔离1500VAC,输出到地隔离500VDC
    - 温度范围:操作温度-20°C至+70°C,存储温度-40°C至+85°C
    - 振动:2g rms,5Hz至500Hz,三轴方向
    - 安全认证:IEC60950-1、UL60950-1、TUV EN60950-1、IEC60601-1、ANSI/AAMI ES60601-1、TUV 60601-1等

    产品特点和优势


    ECS系列电源适配器具有以下显著特点和优势:
    1. 高效率:高达90%,有助于降低能耗并减少热量产生。
    2. 紧凑设计:仅2"x3"x0.95",非常适合空间受限的应用。
    3. 低待机功耗:无负载时的输入功率小于0.3W(美国型号)和0.5W(其他型号)。
    4. 广泛输入电压范围:80-264VAC,满足全球不同地区的电压需求。
    5. 全面的安全认证:通过多项国际安全标准认证,确保在各种环境下安全运行。

    应用案例和使用建议


    ECS系列电源适配器广泛应用于信息技术设备、医疗设备以及其他需要高可靠性和高稳定性的应用场合。例如,在医院的医疗设备中,可以确保设备在任何情况下都能正常工作。对于需要长时间连续工作的设备,建议使用带散热片的设计来提高热管理效果。在高温环境中,需要特别注意散热以防止过热。
    使用建议:
    1. 选择合适的型号:根据具体应用场景和需求选择合适的输出电压和电流。
    2. 合理布局:确保足够的通风空间以利于散热。
    3. 正确安装:确保输入和输出连接器正确对接,避免短路风险。

    兼容性和支持


    ECS系列电源适配器兼容多种连接器,包括Molex Housing PN 09-50-1031和PN 09-50-1041,以及Series 5194 Crimp Terminals。制造商提供三年保修服务,并针对潜在问题提供技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    1. 过载保护:当负载超过110%-160%时,电源适配器会自动切断电源。可以通过检查负载连接是否正确或减少负载来解决。
    2. 温升过高:确保散热措施得当,避免组件过热。可考虑增加散热风扇或重新布局以改善空气流通。
    3. 电压不稳定:检查输入电压是否在规定范围内。如果不在,可能需要调整外部稳压器或电源输入。

    总结和推荐


    综上所述,ECS系列电源适配器凭借其高效、可靠和紧凑的设计,成为众多应用场景的理想选择。特别是其高效率、低待机功耗以及全面的安全认证,使其在市场上具有很强的竞争力。强烈推荐给需要高性能、高可靠性直流电源解决方案的客户。

ECS45US48参数

参数
最大容性负载 -
输出电压组数 1
输出电流最大值 950mA
输出电压 48V
类型 -
输入电压最大值 -
转换效率 -
散热方式 -
输出总功率 -
开关频率 -
输入电压最小值 80V~264V(AC)
特性 Adjustable Output,DC Input Capable,Universal Input
输出方式 -
长*宽*高 76.2mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECS45US48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECS45US48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECS45US48 ECS45US48数据手册

ECS45US48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.4768 ¥ 338.7402
5+ $ 39.26 ¥ 328.5571
25+ $ 36.4312 ¥ 304.8836
100+ $ 33.9978 ¥ 284.5192
库存: 239
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 338.74
