JWK1048S5V1

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWK10系列, 18 → 75 V 直流输入, 5V 直流输出, 10W
供应商型号: 1672996
供应商: 海外现货
标准整包数: 10

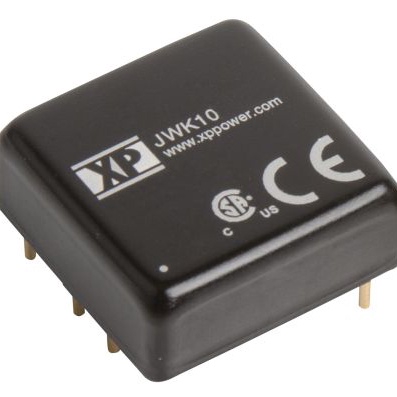

XP POWER AC-DC模块 JWK1048S5V1

JWK1048S5V1概述

    JWK10 Series DC-DC Converter 技术手册

    产品简介


    JWK10系列直流到直流(DC-DC)转换器是一款高度集成的电源解决方案,适用于各种工业应用。该转换器提供单输出和双输出版本,具备广泛的输入电压范围,适合多种电源需求。凭借其小巧的尺寸(1英寸x1英寸)和高效率(最高可达87%),JWK10系列是各类应用的理想选择。

    技术参数


    - 输入电压范围:
    - 单输出:9-36 VDC 或 18-75 VDC
    - 双输出:±5 V、±12 V、±15 V
    - 输出电压范围:
    - 单输出:3.3 V、5 V、5.1 V、12 V、15 V、24 V
    - 双输出:±5 V、±12 V、±15 V
    - 输出电流: 最大可达2.2 A(单输出)和±1.00 A(双输出)
    - 最大电容负载: 560 μF(单输出)和±220 μF(双输出)
    - 效率:
    - 单输出:84%-87%
    - 双输出:84%-87%
    - 隔离电压: 输入到输出 1500/1800 VDC(持续60秒/1秒)
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -50°C 至 +125°C
    - 认证: 通过ITE安全标准(UL60950-1, UL62368-1)

    产品特点和优势


    JWK10系列DC-DC转换器具备以下几个独特优势:
    - 宽输入电压范围:适应不同类型的电源系统。
    - 高效能:高达87%的转换效率,节能降耗。
    - 小体积:紧凑的设计使其易于安装在有限的空间内。
    - 高可靠性:1500 VDC的隔离电压确保系统的电气安全性。
    - 环境适应性强:可在-40°C至+100°C的温度范围内稳定运行。
    - 远程开关控制:提供远程开启/关闭功能,便于管理。

    应用案例和使用建议


    JWK10系列DC-DC转换器广泛应用于工业自动化、医疗设备、通信设备等领域。例如,在工业自动化设备中,可以使用JWK1024S12为传感器模块供电,满足设备对于小体积、高可靠性的需求。
    使用建议:
    - 在高温环境下使用时,建议加装散热片以提高散热效果。
    - 使用外部电容(如CHEMI-CON KY 330µF/100V)可以增强抗干扰能力。

    兼容性和支持


    - 兼容性: 与各类标准接口兼容,方便与其他电子元器件或设备配合使用。
    - 支持: 提供3年的保修期,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定的范围内,确认连接线是否接触良好。 |
    | 过载保护启动 | 检查负载是否超过最大额定值,如有必要,请更换更合适的型号。 |
    | 短路保护 | 确认电路没有短路,重启设备后故障依然存在,可能需要联系技术支持。 |

    总结和推荐


    JWK10系列DC-DC转换器以其卓越的性能、广泛的适用性和可靠的品质成为市场上备受青睐的产品之一。它的多功能性、宽泛的输入电压范围以及高效稳定的输出特性使得它非常适合用于工业自动化、通信设备、医疗设备等多个领域。强烈推荐给需要高效电源解决方案的客户。
    总体而言,JWK10系列DC-DC转换器具有出色的性价比和强大的市场竞争力,值得推荐给各个领域的工程师和制造商。

JWK1048S5V1参数

参数
输入电压最大值 75V
最大容性负载 -
输出电压组数 1
转换效率 84%
特性 Remote On/Off,SCP,UVLO
输入电压最小值 48V(DC)
类型 -
输出电流最大值 2A
输出电压 5.1V
散热方式 -
开关频率 -
输出方式 -
输出总功率 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JWK1048S5V1厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1048S5V1数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1048S5V1 JWK1048S5V1数据手册

JWK1048S5V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
