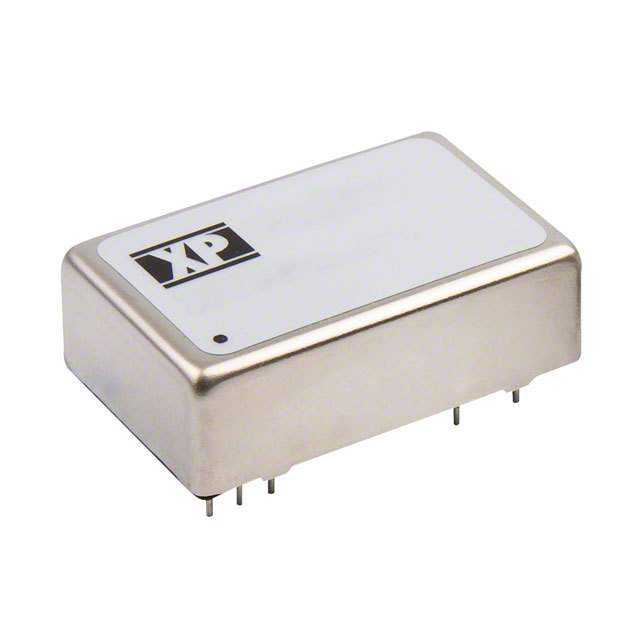

JCG1212S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 9 → 18 V 直流输入, 12V 直流输出, 12W
供应商型号: 1637895
供应商: element14
标准整包数: 1

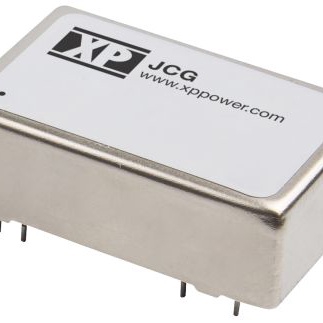

XP POWER AC-DC模块 JCG1212S12

JCG1212S12概述

    DC-DC 转换器技术手册

    产品简介


    JCG系列DC-DC转换器是一种高功率密度的电源解决方案,广泛应用于工业自动化、通信设备、医疗设备以及其他需要高效稳定供电的应用场景。此系列产品提供单输出和双输出两种版本,输入电压范围为12V、24V和48V,能够满足不同设备的供电需求。JCG系列还具备远程开关控制功能,便于集成到复杂的系统中。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 12V (9-18VDC), 24V (18-36VDC), 48V (36-75VDC) |
    | 输出电压 | 见表格 |
    | 最大输出电流 | 单路输出可达3.5A,双路输出每路可达1.0A |
    | 工作温度范围 | -40°C至+100°C |
    | 输入电流 | 见表格 |
    | 隔离电压 | 输入到输出:1600VDC;输入到外壳:1600VDC;输出到外壳:1600VDC |
    | 开机延迟时间 | 20ms最大 |
    | 纹波与噪声 | 85mV峰峰值(JCG12),60mV峰峰值(JCG15) |
    | 过载保护 | >150%全负载 |
    | 过压保护 | 见表格 |
    | 短路保护 | 溢出与重启(短路保护功能) |
    | 电磁兼容 | 符合EN55022 Class A标准,EN61000-4-2至EN61000-4-8标准 |
    | 工作效率 | 见表格 |

    产品特点和优势


    JCG系列DC-DC转换器具备多项显著特点:
    - 高功率密度:能够在紧凑的空间内提供更高的功率输出。
    - 宽输入电压范围:2:1的输入电压范围适应性强,适用于多种供电条件。
    - 广泛的输出选项:提供单输出和双输出选择,以满足不同的应用需求。
    - 高效率:最高可达91%,有效减少能源损耗。
    - 宽温度范围:能够在极端环境下可靠运行,从-40°C到+100°C。
    - 过压、过载保护:内置多重保护机制,确保长期稳定运行。

    应用案例和使用建议


    JCG系列转换器可应用于各种工业控制系统、数据中心、通信基站等场合。例如,在数据中心中,为了应对不同设备的需求,可以采用JCG系列进行多路输出的电源分配。对于一些特殊的应用环境,如高温环境下的设备供电,可以选择适当的型号并进行适当的散热设计,以提高系统的可靠性和稳定性。

    兼容性和支持


    JCG系列转换器具有良好的兼容性,可与市面上常见的其他电子设备兼容。厂商提供全面的技术支持,包括安装指南、操作手册和售后维修服务,确保客户能够顺畅地使用和维护产品。

    常见问题与解决方案


    1. 问题:开机时无法正常启动
    解决方案:检查输入电压是否在允许范围内,确保接线无误。

    2. 问题:输出电压不稳定
    解决方案:确认负载是否在额定范围内,检查是否有外部干扰因素影响。
    3. 问题:输出纹波过大
    解决方案:增加输出滤波电容容量,减小电路板上的布线阻抗。

    总结和推荐


    JCG系列DC-DC转换器凭借其高功率密度、宽输入电压范围和优异的环境适应能力,成为高性能电源解决方案的理想选择。特别是其卓越的过载保护和过压保护功能,使其在恶劣环境中也能稳定运行。考虑到其多样化的输出选项、高效的能量转化率以及全面的技术支持,强烈推荐使用此产品。

JCG1212S12参数

参数
输出方式 -
输出电流最大值 1A
最大容性负载 -
输入电压最小值 9V~18V(DC)
输入电压最大值 18V
输出电压 12V
转换效率 90%
散热方式 -
开关频率 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
类型 -
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1212S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
