UCP180PS15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: PFC,Universal Input 8A 15V 1 85V~264V(AC) 底座安装 107.6mm(长度)*62.8mm(宽度)
供应商型号: 1470-4560-ND
供应商: Digi-Key
标准整包数: 1

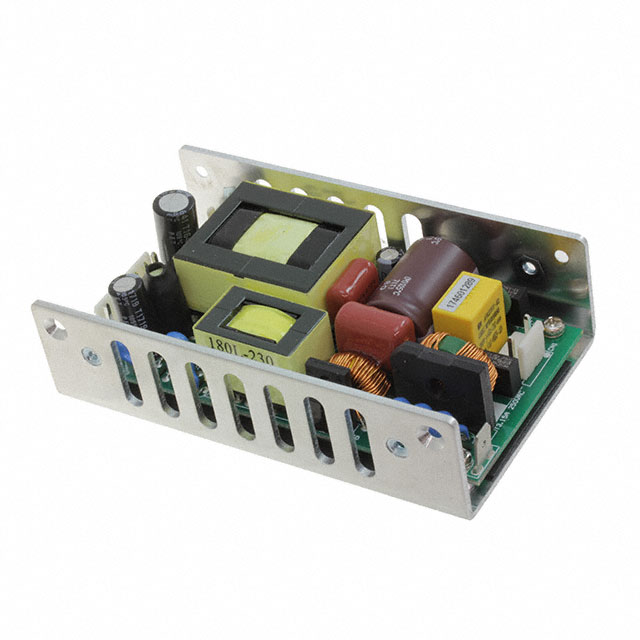

XP POWER AC-DC模块 UCP180PS15

UCP180PS15概述

    UCP180系列交流直流电源供应器技术手册

    产品简介


    UCP180系列是为减少空载功率损耗并提高效率而设计的一系列单输出交流直流电源供应器,特别适用于满足最新的环保法规要求。它已获得医疗和信息技术(ITE)设备的应用批准,具有超低轮廓设计,高度仅为1.18英寸(约29.9毫米),足迹为2.5英寸×4.3英寸(约63.5毫米×109.2毫米)。该系列产品提供高达180瓦的强制冷却或120瓦的自然对流冷却,达到极高的功率密度(14.2 W/in³或9.4 W/in³)。

    技术参数


    - 尺寸:107.6×62.8×29.5毫米(标准U-Channel版本)
    - 额定功率:180瓦(强制冷却)或120瓦(自然对流冷却)
    - 电压输出范围:12V至48V
    - 最大电流:2.5安培(48V)
    - 风扇输出:12V/0.5A
    - 效率:最高可达95%
    - 空载输入功率:<0.5瓦
    - 工作温度范围:-40°C至+70°C
    - 存储温度范围:-40°C至+85°C
    - 湿度范围:5%-95%RH(非凝结)
    - 切换频率:PFC 40-130kHz,主转换器50-80kHz
    - MTBF:300k小时(MIL-HDBK-217F标准)

    产品特点和优势


    UCP180系列的特点在于其高效率、低空载功率损耗及适应宽泛的工作温度范围。这些特点使得该产品非常适合用于医疗和ITE设备,同时符合EN55011/32电磁兼容标准。此外,该系列的设计还允许用户选择不同的安装配置(如强制冷却或自然对流冷却),从而更好地适应不同的应用需求。

    应用案例和使用建议


    UCP180系列广泛应用于医疗、通信和工业自动化等领域。例如,在医疗设备中,它可以作为稳定可靠的电源解决方案;在工业自动化系统中,它可以为各种传感器和执行器提供稳定的电力支持。建议在使用时考虑适当的散热措施以确保最佳运行效果,特别是在高负载条件下。

    兼容性和支持


    该系列产品与多种类型的电子设备和组件兼容,具体型号可以参考手册中的型号和评级表。制造商提供了详尽的技术支持文档和售后服务,以帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 问题:如何判断电源是否正常工作?
    - 解决方法:检查风扇运转是否正常,同时使用万用表测量输出电压是否符合预期值。
    2. 问题:电源启动延迟过长怎么办?
    - 解决方法:检查输入电压是否稳定,必要时更换合适的输入电缆。

    总结和推荐


    综上所述,UCP180系列是一款性能优异、高效且用途广泛的电源供应器。其独特的技术特性和广泛的应用场景使其在市场上具备较强的竞争力。我们强烈推荐这一产品给需要高性能电源解决方案的用户,尤其是医疗和ITE设备的应用场景。

UCP180PS15参数

参数
特性 PFC,Universal Input
类型 -
输出电压组数 1
输出电流最大值 8A
输出电压 15V
开关频率 -
最大容性负载 -
输入电压最大值 -
输入电压最小值 85V~264V(AC)
输出方式 -
转换效率 -
散热方式 -
输出总功率 -
长*宽*高 107.6mm(长度)*62.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

UCP180PS15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

UCP180PS15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER UCP180PS15 UCP180PS15数据手册

UCP180PS15封装设计

查看详情并下载
Symbol
Footprint
3D Model
