JTD2048S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 18 → 75 V 直流输入, 12V 直流输出, 20W
供应商型号: 2729612
供应商: 海外现货
标准整包数: 1

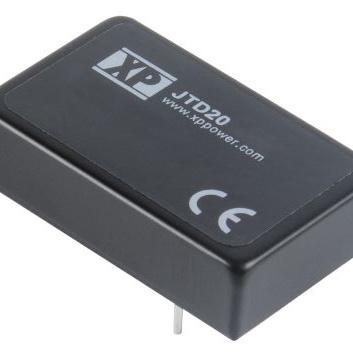

XP POWER AC-DC模块 JTD2048S12

JTD2048S12概述


    产品简介


    JTD20系列直流-直流转换器是一款高效率的电源解决方案,广泛应用于工业控制、通信设备、医疗设备等领域。该系列产品提供单输出和双输出两种型号,具有宽输入电压范围(4:1),支持从9V到75V的输入电压,能够适应各种复杂的工作环境。产品采用紧凑的设计,尺寸仅为1.6英寸x1.0英寸x0.41英寸(40.6mm x 25.4mm x 10.4mm),使其易于集成到各种系统中。

    技术参数


    - 输入电压范围:9-36V (24V标称) / 18-75V (48V标称)
    - 输出电压:3.3V, 5V, 12V, 15V, ±5V, ±12V, ±15V
    - 输出电流:3.3V输出最大5500mA,5V输出最大4000mA,12V输出最大1670mA,15V输出最大1330mA
    - 负载调整率:单输出0.5%,双输出1.0%
    - 线性调整率:±0.5%
    - 隔离电压:输入至输出3000VDC,输入和输出至外壳1600VDC
    - 效率:高达91.0%
    - 工作温度范围:-40°C至+100°C
    - 重量:0.064磅(约29.0克)

    产品特点和优势


    JTD20系列直流-直流转换器以其强大的功能和高可靠性在市场上脱颖而出。其主要特点包括:
    - 宽输入电压范围:适应多种不同的输入电压需求。
    - 高效能:最高可达91.0%的转换效率,确保能源利用最大化。
    - 高隔离度:3000VDC的输入至输出隔离电压,提高了系统的安全性。
    - 远程启停控制:支持远程控制开关,增强了系统管理的灵活性。
    - 良好的散热设计:采用自然对流冷却方式,适合长时间连续工作。
    - 符合国际安全标准:通过UL/cUL60950-1、IEC/EN60950-1认证,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例
    JTD20系列直流-直流转换器常用于以下场景:
    - 工业自动化控制系统:如PLC、伺服驱动器等设备的供电。
    - 通信设备:如路由器、交换机等设备的稳定电源供应。
    - 医疗设备:如X光机、CT扫描仪等需要高可靠性的电源设备。
    使用建议
    - 环境选择:确保安装环境的温度在-40°C至+100°C范围内,避免热积聚导致的故障。
    - 连接注意事项:使用合适的外部电容器和TVS二极管进行保护,以增强抗干扰能力。
    - 散热管理:由于自然对流冷却设计,建议保持转换器周围空气流通良好,以提高散热效果。

    兼容性和支持


    JTD20系列直流-直流转换器可以与其他常见的电子设备和系统无缝集成。制造商提供全面的技术支持和保修服务,包括三年质保。用户可以通过官方技术支持获取详细的安装指南和操作手册。

    常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决办法:检查输入电压是否稳定,确认连接线路无误;若使用外部调节电阻,请根据实际情况调整阻值。

    - 问题:设备无法启动
    - 解决办法:检查电源输入是否正常;检查远程启停控制信号是否正确接线。
    - 问题:散热不良导致过热
    - 解决办法:确保安装环境通风良好;适当增加外部散热措施,如散热片。

    总结和推荐


    JTD20系列直流-直流转换器凭借其卓越的性能、广泛的适用性和优秀的稳定性,成为市场上备受推崇的产品。其在各类工业控制、通信及医疗设备中的广泛应用,充分展示了其强大的市场竞争力。我们强烈推荐此产品给需要高性能电源解决方案的用户和企业。

JTD2048S12参数

参数
输出总功率 -
输入电压最大值 75V
特性 Remote On/Off,OCP,OVP,SCP
最大容性负载 -
输出方式 DC-DC
输出电流最大值 1.67A
开关频率 -
输出电压组数 1
输入电压最小值 48V(DC)
散热方式 -
输出电压 12V
转换效率 90%
类型 -
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD2048S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD2048S12 JTD2048S12数据手册

JTD2048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 279.2863
5+ ¥ 279.2863
10+ ¥ 269.3118
50+ ¥ 269.3118
100+ ¥ 269.3118
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 279.28
直接购买
加入购物车
