JCA0324S03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 1289192
供应商: 海外现货
标准整包数: 1

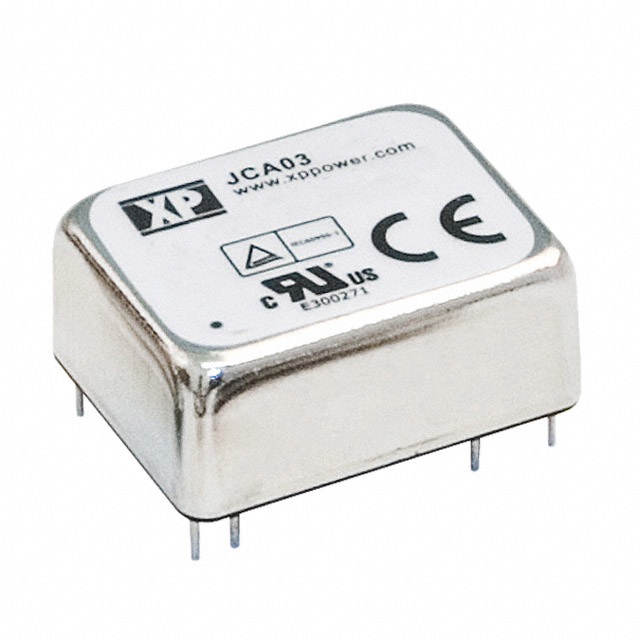

XP POWER AC-DC模块 JCA0324S03

JCA0324S03概述

    # JCA 系列 DC-DC 转换器技术手册

    产品简介


    JCA 系列是一款紧凑型 DC-DC 转换器,专为需要高效率和可靠性的工业及嵌入式应用设计。其核心功能是将直流电压输入转换为稳定且精确的直流电压输出,广泛应用于通信设备、工业控制、医疗设备以及自动化系统等领域。
    产品类型
    - 单输出型(Single Output)
    - 双输出型(Dual Output)
    主要功能
    - 输入电压范围:5V、12V、24V、48V
    - 输出电压范围:可选多种标准电压
    - 支持宽范围输入电压和负载变化下的稳定输出
    - 高效率和低纹波噪声设计
    应用领域
    - 工业自动化
    - 通信设备
    - 医疗设备
    - 测试测量仪器
    - 数据中心电源管理

    技术参数


    以下是 JCA 系列 DC-DC 转换器的技术规格和关键参数:
    | 参数 | 规格 |

    | 输入电压范围 | 4.5-9.0V, 9-18V, 18-36V, 36-75V |
    | 输出电压 | 单输出:3.3V, 5V, 12V, 15V |
    双输出:±5V, ±12V, ±15V |
    | 转换效率 | 最高达 78% |
    | 初始设置精度 | ±1% |
    | 工作温度范围 | -40°C 至 +100°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 隔离电压 | 输入到输出:1500VDC |
    输入到外壳:500VDC |
    输出到外壳:500VDC |
    | 开关频率 | 300kHz 典型值 |

    产品特点和优势


    JCA 系列 DC-DC 转换器以其高性能和可靠性脱颖而出,具有以下显著特点:
    1. 紧凑设计:体积小巧,1.0" x 0.8" 的金属封装适合狭小空间安装。
    2. 行业标准接口:引脚布局符合通用标准,便于集成。
    3. 高效率:转换效率高达 78%,降低能源损耗。
    4. 高稳定性:初始设置精度达 ±1%,线性稳压性能优异。
    5. 宽温操作:-40°C 至 +100°C 的工作温度范围适应恶劣环境。
    6. 安全认证:通过 UL 和 TUV 安全认证,确保设备的安全性。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:用于分布式电源管理系统,支持多种工业设备的供电需求。
    2. 通信设备:为网络设备提供稳定可靠的电源转换,满足电信级应用需求。
    3. 医疗设备:在医疗成像和诊断设备中,提供精准且稳定的电压输出。
    使用建议
    - 在高功率应用中,需注意散热设计以保证长期稳定运行。
    - 对于敏感电路,可增加额外滤波器以减少纹波和噪声。
    - 在极端环境下使用时,建议进行环境测试以验证其性能。

    兼容性和支持


    兼容性
    JCA 系列产品兼容主流的电子模块和设备,与各种工业标准接口完全匹配。此外,其支持多电压输入和输出配置,极大提高了系统的灵活性和兼容性。
    厂商支持
    厂商提供全面的技术支持和三年质保服务,确保客户在购买和使用过程中的无忧体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出允许范围 |
    | 温度过高 | 增加散热片或改善通风条件 |
    | 输出电流不足 | 确认负载是否正确连接 |

    总结和推荐


    JCA 系列 DC-DC 转换器凭借其高效能、高稳定性和高可靠性,在工业和嵌入式应用中表现出色。它不仅满足了现代电子设备对电源管理的需求,还具备广泛的适用性和易于集成的特点。强烈推荐在需要高性能电源转换的应用中采用 JCA 系列产品。

JCA0324S03参数

参数
特性 OCP,OVP,SCP,UVLO
输出电流最大值 910mA
输出电压组数 1
输出电压 3.3V
开关频率 -
输入电压最大值 36V
输入电压最小值 24V(DC)
散热方式 -
转换效率 74%
最大容性负载 -
输出总功率 -
类型 -
输出方式 -
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0324S03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0324S03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0324S03 JCA0324S03数据手册

JCA0324S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
