首页  >  产品百科  >  JCL3012S05

JCL3012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OTP,OVP,SCP 270KHz(Typ) 30W 5A 5V 1 18V 9V Fixed 通孔安装
供应商型号: 209-JCL3012S05
供应商: Mouser
标准整包数: 1

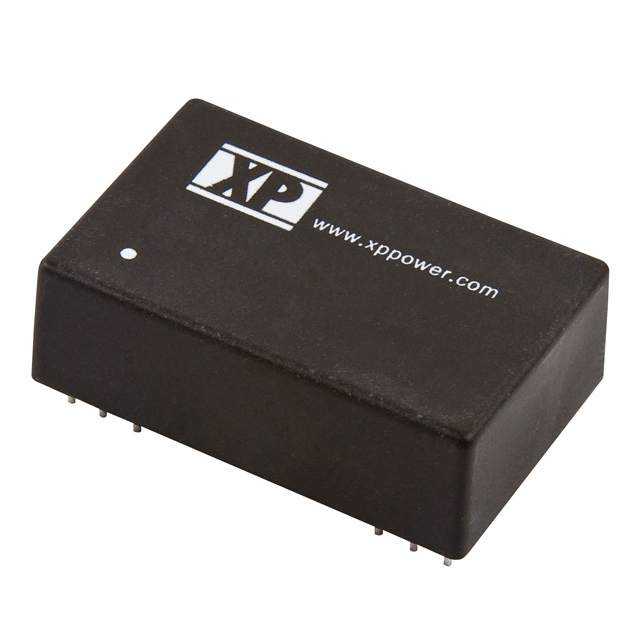

XP POWER AC-DC模块 JCL3012S05

JCL3012S05概述

    DC-DC 转换器 JCL30 系列技术手册



    产品简介




    基本介绍

    JCL30 系列是一款高性能的 DC-DC 转换器,提供单输出和双输出两种版本。该系列产品具有高效率、宽输入电压范围和严格的输出电压调节,适用于多种工业和通信应用,如工业自动化、电信设备、服务器和医疗设备等。


    技术参数




    输入参数

    - 输入电压范围:12 VDC (9-18 VDC), 24 VDC (18-36 VDC), 48 VDC (36-75 VDC)
    - 输入电流:见技术规格表
    - 输入滤波器:π型网络
    - 欠压锁定:启动>71% 额定输入电压,关闭<63% 额定输入电压
    - 浪涌电流:12 V 模型 25 VDC (100 ms),24 V 模型 50 VDC (100 ms),48 V 模型 100 VDC (100 ms)

    输出参数

    - 输出电压:见技术规格表
    - 输出电压调整范围:±10%
    - 最小负载要求:无最小负载要求
    - 线性调节率:±0.5% 最大值
    - 负载调节率:±0.5% 最大值(10%-满载)
    - 设定点精度:±1.0% 最大值
    - 交叉调节率:±5.0%
    - 纹波噪声:75 mV 峰峰值最大值
    - 瞬态响应:偏差3%,恢复到1% 在200 μs 内(25% 负载变化)

    其他参数

    - 过电压保护:根据输出电压不同而异
    - 过电流保护:典型值为120%
    - 短路保护:跳闸并重启(Hiccup模式)
    - 远程启停控制:ON >2.5 VDC 或开路,OFF <0.8 VDC 或短接针脚2和3
    - 热保护:当外壳温度达到+110°C时关闭


    产品特点和优势




    JCL30 系列 DC-DC 转换器的主要特点是其高效率(最高可达91%)和宽输入电压范围(2:1)。它能够在-40°C至+100°C的宽温度范围内稳定运行,并且具备高可靠性,能够提供长达三年的保修期。此外,其优秀的纹波噪声抑制能力和瞬态响应性能使其适用于对电源稳定性要求较高的场合。


    应用案例和使用建议




    应用场景

    JCL30 系列转换器广泛应用于工业自动化设备、通信基站、医疗设备及服务器等领域。例如,在工业自动化设备中,JCL30 系列可以作为高效的电源模块,为各种传感器和执行器提供稳定的直流电。

    使用建议

    - 选择合适的型号:根据具体的应用需求选择合适的输入电压和输出电压的型号,确保负载条件下的高效运行。
    - 合理散热设计:尽管JCL30系列支持自然对流冷却,但在高负载条件下可能需要额外的散热措施以保证最佳性能和长期稳定性。
    - 远程控制的应用:利用远程启停功能实现灵活的系统控制和管理。


    兼容性和支持




    JCL30 系列转换器具有良好的兼容性,可以与大多数标准电路板接口和元件配合使用。制造商提供详尽的技术支持和三年质保服务,确保用户在安装和使用过程中获得必要的帮助。


    常见问题与解决方案




    常见问题

    1. 启动时输出电压不稳定:检查输入电压是否满足要求,确认输入滤波器是否正常。
    2. 负载突变导致输出电压波动:调整外部补偿电路,确保负载变化时输出电压稳定。
    3. 过热保护触发:确认散热措施是否到位,必要时增加外部散热装置。

    解决方案

    1. 检查输入条件:确保输入电压稳定且在允许范围内。
    2. 外部补偿:通过调整外部补偿电路来优化负载变化时的输出稳定性。
    3. 改善散热:使用适当的散热材料和方法来提高设备的散热能力。


    总结和推荐




    综合评估

    JCL30 系列 DC-DC 转换器凭借其高效率、宽输入电压范围和优良的输出稳定性,在工业应用中表现出色。其出色的性能和可靠性使其成为许多关键应用的理想选择。

    推荐使用

    我们强烈推荐 JCL30 系列 DC-DC 转换器用于对电源性能有严格要求的应用场合,特别是在温度变化较大或环境恶劣的情况下。

JCL3012S05参数

参数
类型 -
转换效率 -
散热方式 -
输出方式 Fixed
输出总功率 30W
输出电压 5V
开关频率 270KHz(Typ)
输入电压最大值 18V
输出电流最大值 5A
输入电压最小值 9V
最大容性负载 -
输出电压组数 1
特性 Remote On/Off,OCP,OTP,OVP,SCP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JCL3012S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCL3012S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCL3012S05 JCL3012S05数据手册

JCL3012S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 80.388 ¥ 679.2786
5+ $ 76.5612 ¥ 646.9421
10+ $ 74.196 ¥ 626.9562
25+ $ 69.0585 ¥ 583.5443
100+ $ 64.4595 ¥ 544.6828
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 679.27
直接购买
加入购物车
