JTE0624D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE系列, 9 → 36 V 直流输入, ±3.3V 直流输出, 6W
供应商型号: 1672538
供应商: 海外现货
标准整包数: 10

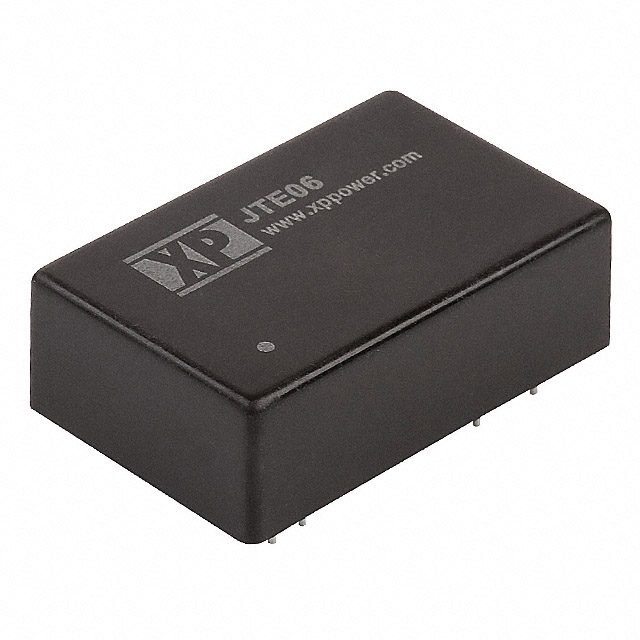

XP POWER AC-DC模块 JTE0624D03

JTE0624D03概述

    JTE系列直流电源模块技术手册

    产品简介


    JTE系列直流电源模块是一款高效且多功能的直流到直流转换器,适用于多种工业应用场合。该系列产品采用塑料外壳设计,提供单输出和双输出版本,能够适应宽范围的输入电压(9-75VDC),并且具备出色的隔离能力和高效率。此外,通过选配金属外壳,可以进一步提升产品的散热能力和机械强度,适用于更严苛的工作环境。

    技术参数


    - 输入参数
    - 输入电压范围:24V(9-36VDC);48V(18-75VDC)
    - 输入电流:见技术手册表格
    - 输入滤波:π型网络
    - 输入浪涌电流:24V型号为50VDC(100ms);48V型号为100VDC(100ms)
    - 欠压锁闭:24V型号启停阈值分别为8.5V和8.0V;48V型号启停阈值分别为16.5V和15.5V
    - 输出参数
    - 输出电压:见技术手册表格
    - 输出电压平衡:±2%(双输出型号)
    - 初始设定精度:±2%
    - 最小负载要求:无最小负载要求
    - 线路调节率:±0.5%
    - 负载调节率:±1.2%(单输出);±5%(双输出,10-100%负载变化)
    - 横向调节率:±5%(双输出型号)
    - 启动延迟:20ms(典型)
    - 纹波与噪声:80mV峰峰值(D24型号);20MHz带宽
    - 暂态响应:小于3%的最大偏离,在300μs内恢复到1%以内(4%最大偏离,S3V3型号)
    - 过载保护:135%-185%满载
    - 短路保护:跳闸并重启(脉冲模式),自动恢复
    - 最大容性负载:见技术手册表格
    - 安全参数
    - 隔离电压:输入到输出1500VDC(可选3000VDC)
    - 输入到外壳:1000VDC
    - 输出到外壳:1000VDC
    - 隔离电容:1000pF(典型,输入到输出)
    - 隔离电阻:10^9Ω
    - 开关频率:330kHz(典型)
    - 环境参数
    - 工作温度范围:-40°C至+100°C
    - 储存温度范围:-55°C至+125°C
    - 操作湿度:最高95%,非凝露条件
    - 冷却方式:自然对流
    - EMC参数
    - 发射:EN55022 A类
    - ESD抗扰度:EN61000-4-2,3级
    - 辐射抗扰度:EN61000-4-3,10V/m
    - EFT/Burst:EN61000-4-4,3级
    - 浪涌:EN61000-4-5,2级
    - 导电抗扰度:EN61000-4-6,10Vrms
    - 磁场抗扰度:EN61000-4-8,1A/m

    产品特点和优势


    1. 宽输入范围:能够在9-75VDC之间稳定工作,适用于多种不同的电源环境。
    2. 高效率:高达84%的转换效率,大大降低了能耗。
    3. 高可靠性:具有优良的过载和短路保护机制,确保长期运行稳定性。
    4. 强隔离能力:标准隔离电压为1500VDC,可选配更高的3000VDC版本,满足严苛的电气隔离需求。
    5. 广泛的温度适用范围:从-40°C到+100°C,适用于各种极端环境。
    6. EMC兼容性:符合多项国际标准,易于集成到系统中。

    应用案例和使用建议


    - 应用案例:JTE系列广泛应用于工业自动化控制、通信设备、医疗仪器等领域。例如,在工业自动化控制系统中,JTE系列可用于驱动各类传感器、电机和其他控制组件。
    - 使用建议:在选择JTE系列时,根据实际应用需要选择合适的输入电压和输出电压组合。在复杂电磁环境中使用时,需注意额外安装必要的EMI滤波器以确保最佳性能。

    兼容性和支持


    - 兼容性:JTE系列与大多数标准电气连接器兼容,便于集成到现有系统中。通过选配金属外壳,可以提升其机械强度,适用于更严苛的工作环境。
    - 支持和服务:制造商提供三年质保,保证产品质量和用户权益。用户可通过技术支持热线获取帮助,解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何判断电源模块是否正常工作?
    - 解决方案:使用万用表测量输出电压是否在额定范围内。

    - 问题2:出现过载保护后如何复位?
    - 解决方案:断开电源后重新启动即可。

    - 问题3:模块发热严重,是否有优化措施?
    - 解决方案:增加外部散热装置,如散热片或风扇。

    总结和推荐


    JTE系列直流电源模块以其高效率、高可靠性和宽输入范围成为众多应用的理想选择。无论是工业自动化、通信设备还是医疗仪器领域,JTE系列都能提供稳定的电力支持。我们强烈推荐这款产品用于需要高可靠性的应用场景中。

JTE0624D03参数

参数
输出电流最大值 909mA,909mA
输出总功率 -
开关频率 -
类型 -
输出电压 3.3V
输入电压最大值 36V
输出方式 -
输出电压组数 2
特性 OCP,SCP,UVLO
散热方式 -
转换效率 78%
输入电压最小值 9V~36V(DC)
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0624D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTE0624D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTE0624D03 JTE0624D03数据手册

JTE0624D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
