JCE0324D03-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 18 → 36 V 直流输入, ±3.3V 直流输出, 3W
供应商型号: 1672019
供应商: 海外现货
标准整包数: 10

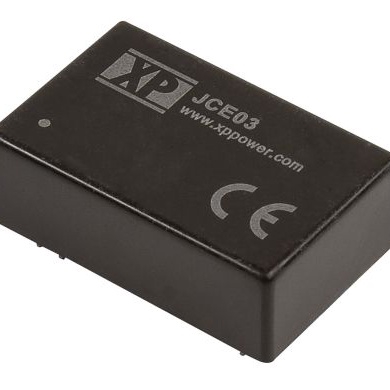

XP POWER AC-DC模块 JCE0324D03-H

JCE0324D03-H概述

    # JCE03 系列 DC-DC 转换器技术手册

    产品简介


    JCE03系列DC-DC转换器是一款高效率、高性能的电源模块,适用于各种工业和消费电子应用。该系列产品提供单输出和双输出版本,具有宽输入电压范围(9-75VDC),能够在-40°C至+100°C的温度范围内稳定工作。此外,它还具备1500VDC隔离电压(可选3000VDC),完全调节输出,无需最小负载要求,并且提供3年保修期。

    技术参数


    输入和输出规格
    | 输入电压 | 输出电压 | 输出电流 | 输入电流(最大) | 容性负载(最大) | 效率 |
    |
    | 9-18V | 3.3V | 900mA | 470µF | 74% | JCE0312S3V3 |
    | 9-18V | 5.0V | 600mA | 470µF | 78% | JCE0312S05 |
    | 9-18V | 12.0V | 250mA | 100µF | 81% | JCE0312S12 |
    | ... | ... | ... | ... | ... | ... |
    其他关键参数
    - 初始设置精度:±2%
    - 线性调节:±0.5%
    - 负载调节:±1.2%
    - 横向调节:±5%
    - 瞬态响应:3%偏差,在25%负载变化下恢复时间小于2ms(S3V3版本为5%)
    - 纹波与噪声:80mV pk-pk(D24版本为100mV pk-pk)
    - 最大电容负载:见型号和规格表
    - 温度系数:0.02%/°C
    - 工作频率:330kHz
    - 隔离电阻:109Ω
    - 隔离电容:1000pF
    - 功率密度:7.5W/in³
    - 平均无故障时间:800k小时(MIL-HDBK-217F,+25°C GB)

    产品特点和优势


    JCE03系列DC-DC转换器的主要优势包括:
    - 宽输入电压范围:能够适应不同应用场景下的电压需求。
    - 高效率:最高可达81%,减少能量损耗。
    - 高隔离电压:1500VDC标准,可选3000VDC,提高安全性和可靠性。
    - 无最小负载要求:适用于多种负载条件。
    - 宽工作温度范围:-40°C至+100°C,适合恶劣环境。
    - 长保修期:3年保修,增强用户信心。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于各种工业控制系统,如PLC、传感器等。
    - 通信设备:为路由器、交换机等网络设备提供稳定的电源。
    - 医疗设备:为便携式医疗设备提供可靠电源。
    使用建议
    - 外部滤波器:在输入端添加适当的外部滤波器(如330µF/100V),以提高EMI性能。
    - 散热设计:由于工作温度范围广,建议采用自然对流散热方式,确保长期稳定运行。
    - 负载匹配:根据实际需求选择合适的输出电压和电流,以获得最佳效率。

    兼容性和支持


    - 兼容性:与大多数标准电路板设计兼容,易于集成。
    - 技术支持:提供详尽的应用笔记和技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    问题1:纹波和噪声过高
    解决方案:检查输入端是否已安装适当的滤波器,并确保输出端电容值符合规格要求。
    问题2:效率低于预期
    解决方案:确认输入电压在规定范围内,并检查负载是否匹配。
    问题3:瞬态响应不佳
    解决方案:增加输出电容值,确保符合规格要求。

    总结和推荐


    JCE03系列DC-DC转换器凭借其宽输入电压范围、高效率、高隔离电压和宽工作温度范围等特点,非常适合应用于工业自动化、通信设备和医疗设备等领域。其出色的性能和广泛的应用范围使其在市场上具有很高的竞争力。我们强烈推荐此产品给需要高可靠性电源解决方案的用户。

JCE0324D03-H参数

参数
输出电压组数 2
输出电流最大值 450mA,450mA
类型 -
输入电压最大值 36V
特性 SCP
输入电压最小值 24V(DC)
输出电压 3.3V
散热方式 -
输出总功率 -
输出方式 -
转换效率 75%
开关频率 -
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0324D03-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0324D03-H数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0324D03-H JCE0324D03-H数据手册

JCE0324D03-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
