首页  >  产品百科  >  JCJ0824D15

JCJ0824D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 18 → 36 V 直流输入, ±15V 直流输出, 8W
供应商型号: 1637860
供应商: 海外现货
标准整包数: 1

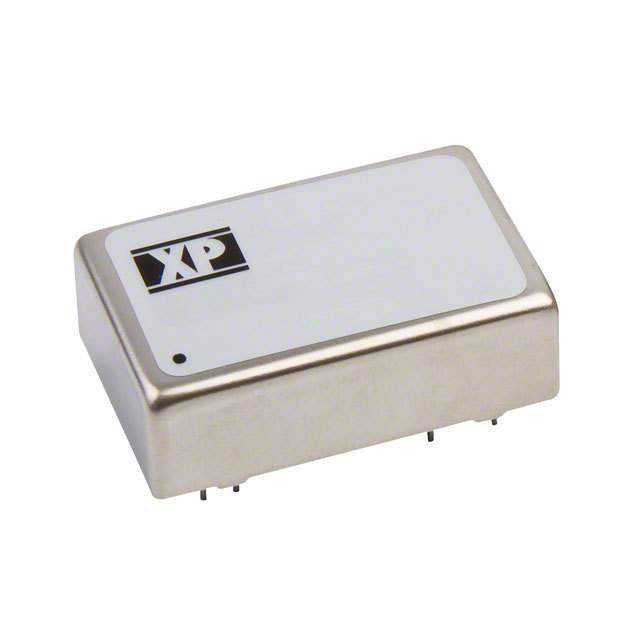

XP POWER AC-DC模块 JCJ0824D15

JCJ0824D15概述


    产品简介


    JCJ系列DC-DC转换器是一款高性能的电源转换解决方案,适用于多种电子设备。这款转换器具有两种型号:JCJ08和JCJ10。它们的主要功能是将输入电压转换为所需的各种输出电压,以满足不同应用的需求。这些转换器被广泛应用于通信系统、工业控制、医疗设备等领域。

    技术参数


    - 功率范围:8瓦和10瓦
    - 输入电压范围:
    - 12 V(9-18 VDC)
    - 24 V(18-36 VDC)
    - 48 V(36-75 VDC)
    - 效率:最高可达90%
    - 输出电压:包括单输出和双输出版本
    - 隔离度:1500 VDC输入到输出隔离
    - 保护功能:
    - 连续短路保护
    - 过载保护
    - 过压保护(OVP)
    - 短路保护(自动重启)
    - 工作温度:-40°C至+100°C
    - 存储温度:-40°C至+125°C
    - 开关频率:330 kHz
    - 封装形式:DIP-24金属封装
    - 使用寿命:>900 KHrs

    产品特点和优势


    1. 高效率:最高可达90%,有助于降低功耗并提高系统整体能效。
    2. 宽输入电压范围:支持多种输入电压,确保适用于不同的电源环境。
    3. 强保护机制:集成连续短路保护、过载保护、过压保护和短路保护等功能,确保长时间稳定运行。
    4. 高隔离度:1500 VDC的输入到输出隔离电压,提高安全性和可靠性。
    5. 良好的热管理:自然对流冷却方式,确保在各种环境中都能有效散热。

    应用案例和使用建议


    应用案例
    - 通信系统:为路由器、交换机等通信设备提供稳定的电源。
    - 工业控制:用于工业自动化控制系统中的各类传感器和执行机构。
    - 医疗设备:为各种医疗仪器提供稳定可靠的电源。
    使用建议
    - 热设计:为了保证良好的散热效果,建议将转换器安装在通风良好的位置,避免高温环境。
    - 线路布局:在电路板上合理布置输入和输出滤波电容,减少电磁干扰(EMI)。
    - 保护电路:添加适当的保护电路,如保险丝和瞬态电压抑制二极管(TVS),进一步增强系统的可靠性。

    兼容性和支持


    - 兼容性:本系列产品与其他标准DC-DC转换器高度兼容,可以方便地替换原有设备中的同类产品。
    - 厂商支持:提供长达三年的保修服务,并且可根据客户需求提供技术支持和定制化解决方案。

    常见问题与解决方案


    1. 输入电压波动过大怎么办?
    - 确保输入电压在规定的范围内。如果输入电压经常波动,可以考虑增加输入滤波电容或使用稳压器进行稳压。

    2. 输出电压不稳定怎么办?
    - 检查负载是否超过了最大额定值。如果负载正常,检查输出滤波电容是否损坏或容量不足,必要时更换电容。

    总结和推荐


    总体来说,JCJ系列DC-DC转换器是一款性能优异的产品,具备高效率、宽输入电压范围、强大的保护机制等特点,适用于多种电子设备的应用场景。无论是通信系统、工业控制还是医疗设备,该系列产品都能提供可靠、稳定的电源解决方案。因此,我们强烈推荐此产品给需要高性能电源转换解决方案的用户。

JCJ0824D15参数

参数
开关频率 -
类型 -
输出电压组数 2
输出电压 15V
特性 OCP,OVP,SCP
输出总功率 -
输入电压最大值 36V
最大容性负载 -
输出方式 -
转换效率 85%
输入电压最小值 24V(DC)
散热方式 -
输出电流最大值 265mA,265mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售

JCJ0824D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ0824D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ0824D15 JCJ0824D15数据手册

JCJ0824D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 233.3904
5+ ¥ 217.831
10+ ¥ 213.9412
50+ ¥ 210.0513
100+ ¥ 210.0513
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 233.39
直接购买
加入购物车
