JCM3012S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 9 → 18 V 直流输入, 15V 直流输出, 30W
供应商型号: 1657798
供应商: 海外现货
标准整包数: 10

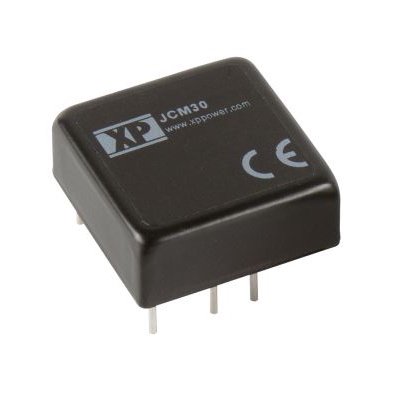

XP POWER AC-DC模块 JCM3012S15

JCM3012S15概述

    JCM30 Series DC-DC Converter:技术概述

    产品简介


    JCM30系列是XP Power公司推出的一款高性能直流-直流转换器,适用于广泛的应用领域。该系列产品具有单输出和双输出两种类型,适用于各种电压和电流需求。JCM30系列以其高效率、宽输入范围和出色的可靠性而著称,常用于工业自动化、通信设备、医疗仪器及消费电子产品等领域。

    技术参数


    以下是JCM30系列的主要技术规格:
    | 参数名称 | 规格 |

    | 尺寸(英寸) | 1.0 x 1.0 x 0.41 |
    | 功率输出(瓦) | 30 |
    | 输入电压范围 | 9-75 VDC |
    | 输出电压 | 3.3V、5V、12V、15V、±12V、±15V |
    | 最大输出电流 | 7.0A(单输出),±1.25A(双输出)|
    | 效率 | 87%-92% |
    | 隔离电压 | 1600 VDC |
    | 最大容性负载 | 见型号和额定值表 |
    | 工作温度范围 | -40°C至+100°C |
    | 存储温度范围 | -55°C至+125°C |

    产品特点和优势


    JCM30系列具有以下显著特点和优势:
    - 高效率和低纹波:效率高达92%,纹波噪声小于75mV(峰值到峰值),确保稳定的输出。
    - 宽输入范围:2:1输入范围,涵盖9V到75V的输入电压,适合不同电源需求。
    - 强大的隔离能力:1600VDC的隔离电压确保安全运行。
    - 远程控制功能:通过远程启停功能,实现灵活的系统管理。
    - 高可靠性:平均无故障时间(MTBF)高达370,000小时,确保长时间稳定运行。
    - 紧凑设计:1平方英寸的小尺寸,便于安装在空间有限的应用环境中。

    应用案例和使用建议


    JCM30系列广泛应用于各种工业和商业场景,例如工厂自动化控制系统、电信基站、医疗成像设备以及便携式电子设备。对于需要稳定且高效电源供应的应用场景,JCM30系列是一个理想的选择。
    使用建议:
    - 散热管理:在高负载或高温环境下使用时,建议加装散热片以提高散热效果。
    - 外围电路设计:参考应用手册中的EMI滤波器设计,以确保最佳的电磁兼容性。

    兼容性和支持


    - 兼容性:JCM30系列可与其他标准电源模块互换使用,方便系统升级。
    - 技术支持:XP Power公司提供全面的技术支持和三年保修服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方法:检查输入电压是否在规定的范围内,检查外部电路是否有干扰,必要时重新调整输出调节电阻。
    2. 问题:电源开关无法正常工作。
    - 解决方法:确认远程启停信号线连接正确,电压水平在指定范围内。
    3. 问题:温度过高导致保护关闭。
    - 解决方法:改善散热条件,如加装散热片,减少负载或降低工作环境温度。

    总结和推荐


    综上所述,JCM30系列直流-直流转换器凭借其高效、可靠、多功能的特点,在众多应用场合中表现出色。无论是用于工业自动化还是消费电子产品,它都能提供稳定可靠的电源解决方案。因此,我们强烈推荐该产品用于需要高效率和高性能电源管理的场合。

JCM3012S15参数

参数
特性 Remote On/Off,OVP,SCP
转换效率 89%
输出电压组数 1
输出电流最大值 2A
类型 -
输出方式 -
输入电压最大值 18V
输入电压最小值 9V
输出总功率 30W
散热方式 -
最大容性负载 -
输出电压 15V
开关频率 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3012S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3012S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3012S15 JCM3012S15数据手册

JCM3012S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
