JTL3024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, ±15V 直流输出, 30W
供应商型号: 1738272
供应商: element14
标准整包数: 1

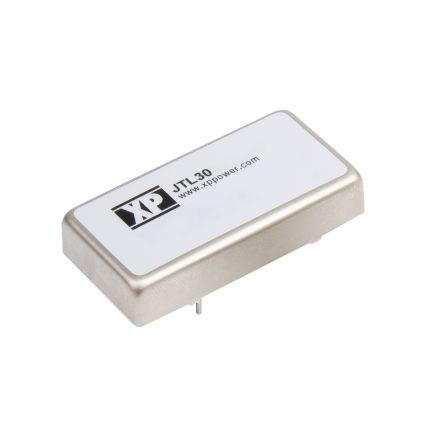

XP POWER AC-DC模块 JTL3024D15

JTL3024D15概述

    # JTL Series DC/DC Converter: Technical Overview

    1. 产品简介


    JTL系列DC/DC转换器是一种高效能电源解决方案,适用于多种电子设备。这些转换器提供单路、双路和三路输出电压,适用于需要稳定和可靠电力供应的应用场景。通过高功率密度和高达91%的效率,JTL系列确保了卓越的性能,使其成为工业、通信和医疗等领域理想的选择。

    2. 技术参数


    输入
    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 输入电流:参见表(具体数值依赖于型号)
    - 输入反向纹波:20mA pk-pk,通过12µH电感器
    - 输入滤波:π型网络
    - 欠压锁定:24V模型:开启8.6V,关闭7.9V;48V模型:开启17.8V,关闭16V
    - 输入浪涌:24V模型:50VDC(100ms);48V模型:100VDC(100ms)
    输出
    - 输出电压:参见表(具体数值依赖于型号)
    - 输出电压调节:单路输出模型上可调节±10%
    - 最小负载要求:单路和双路输出模型无最小负载要求;三路输出模型所有输出均需达到10%
    - 线性调节:±0.2%(单路和双路输出),±1.0%(主输出),±5%(辅助输出)(三路输出)
    - 负载调节:单路输出模型:±0.5%,双路输出模型:±1.0%(平衡输出),三路输出模型:±1.0%(主输出),±5%(辅助输出)
    - 交叉调节:±5%(双路和三路输出)
    - 设定点精度:±1%(±5%用于三路辅助输出)
    - 启动时间:30ms典型值
    - 纹波与噪声:单路和双路输出模型:100mV或1%峰值,以较大者为准;三路输出模型:50/75mV峰值,主/辅助输出;带宽:20MHz
    - 瞬态响应:最大偏离3%,恢复至1%以内<250μs(25%负载变化)
    - 温度系数:0.02%/°C
    - 过压保护:参见具体数值(依据输出电压不同而不同)
    - 过载保护:>150%满载
    - 短路保护:跳闸重启(间歇模式),自动恢复
    - 过温保护:115°C典型值
    - 远程启停:逻辑高(>3.0)或开为“开”;逻辑低(<1.2V)或引脚2接引脚3为“关”
    通用
    - 效率:参见表
    - 隔离电压:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 开关频率:330kHz典型值
    - 功率密度:37.5W/in³
    - MTBF:最小320k小时,依据MIL-HDBK-217F标准,环境温度25°C,GB
    环境
    - 工作温度:-40°C至+75°C(参见降额曲线)
    - 外壳温度:最大+105°C
    - 冷却方式:自然对流冷却
    - 工作湿度:5%-95%(非冷凝)
    - 存储温度:-40°C至+125°C
    EMC
    - 排放:符合EN55022标准,A类传导及辐射(含外部组件),详见应用说明
    - 静电放电抗扰度:符合EN61000-4-2标准,等级3,性能标准A
    - 辐射抗扰度:符合EN61000-4-3标准,10V/m,性能标准A
    - 瞬变/脉冲抗扰度:符合EN61000-4-4标准,等级3,性能标准A
    - 浪涌抗扰度:安装等级2,性能标准A
    - 传导抗扰度:符合EN61000-4-6标准,10V/rms,性能标准A
    - 磁场抗扰度:符合EN61000-4-8标准,1A/m,性能标准A

    3. 产品特点和优势


    JTL系列DC/DC转换器具备多项独特功能,使其在市场上具有较强的竞争力:
    - 高功率密度:实现紧凑设计,适合空间受限的应用场景。
    - 高效能:最高可达91%的转换效率,降低了能源消耗。
    - 多输出选项:支持单路、双路和三路输出,灵活性强。
    - 高可靠性:采用1600VDC隔离设计,增强了安全性和可靠性。
    - 宽输入范围:适应多种电源条件,增强了系统的适应性。

    4. 应用案例和使用建议


    JTL系列转换器广泛应用于各类设备,如工业控制系统、通信设备和医疗设备。例如,在工业控制领域,JTL系列可用于驱动电机和传感器,保证稳定供电。在通信领域,它们可用于基站电源系统,提供可靠的电力供应。使用建议包括确保适当的散热,遵循手册中的连接指南,以及合理设置输出电压。

    5. 兼容性和支持


    JTL系列转换器通常与其他电子元件兼容,具体兼容性可以咨询供应商或查阅详细手册。厂商提供全面的技术支持,包括安装指导、故障排除和保修服务,确保客户获得最佳的用户体验。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在允许范围内,确认负载是否过重。

    - 问题2:过热报警
    - 解决方案:确保设备周围有足够的通风空间,检查是否有足够的散热措施。

    - 问题3:无法启动
    - 解决方案:检查输入线路和负载连接,确认电源开关状态。

    7. 总结和推荐


    总体而言,JTL系列DC/DC转换器是一款高度可靠且高效的电源解决方案,适合多种应用场景。其高功率密度、宽输入范围和多功能输出使得它在市场上具备显著的优势。我们强烈推荐用户选择JTL系列转换器,特别是那些对可靠性、效率和灵活性有较高要求的应用场景。

JTL3024D15参数

参数
输出总功率 30W
输出电压 15V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
最大容性负载 -
类型 -
转换效率 89%
输出电流最大值 1A,1A
输出方式 DC-DC
输入电压最大值 36V
开关频率 -
输出电压组数 2
输入电压最小值 9V
散热方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL3024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL3024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL3024D15 JTL3024D15数据手册

JTL3024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
