JCA0612D01

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, ±5V 直流输出, 6W
供应商型号: ET-1337138
供应商: 海外现货
标准整包数: 1

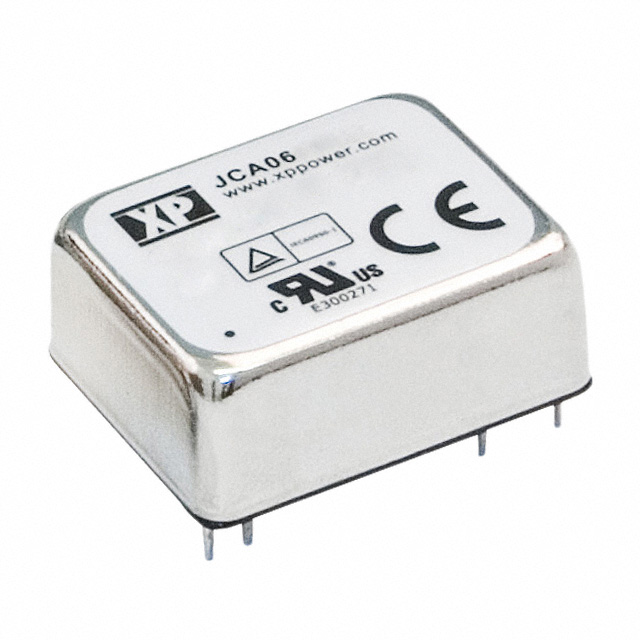

XP POWER AC-DC模块 JCA0612D01

JCA0612D01概述


    产品简介


    JCA系列是一款高效率的紧凑型DC-DC转换器,适用于广泛的工业应用。产品提供单输出和双输出两种型号,输入电压范围宽泛(5V、12V、24V、48V),并且能够在恶劣环境下稳定运行。JCA系列因其小巧的尺寸(1.0” x 0.8”金属封装)和高可靠性而广受好评。

    技术参数


    - 输入电压范围:5V (4.5-9.0VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-75VDC)
    - 输入电流:根据输入电压和负载情况而变化
    - 输入滤波器:π网络
    - 输入浪涌电流:5V模型为10V最大1秒,12V模型为25V最大1秒,24V模型为50V最大1秒,48V模型为100V最大1秒
    - 反射纹波电流:5V模型为80mA,其他模型为30mA
    - 输出电压精度:±1%最大
    - 启动延迟时间:最大200ms
    - 负载调整率:±1%
    - 过电流保护:150%典型,自动重启
    - 短路保护:连续并自动恢复
    - 过电压保护:150%典型,需要重置输入以重新启动
    - 温度系数:±0.05%/°C
    - 隔离电压:输入到输出1500VDC,基本绝缘;输入到外壳500VDC;输出到外壳500VDC
    - 开关频率:300kHz典型
    - 功率密度:JCA04:12.5W/in³,JCA06:18.8W/in³
    - MTBF:25°C下为1.0MHrs
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - 相对湿度:高达95%,非冷凝状态
    - 电磁兼容性:符合EN55022标准,传导和辐射等级A
    - 静电放电抗扰度:符合EN61000-4-2标准,等级2
    - 安全认证:符合EN60950-1,UL60950-1,CSA C22.2 No. 60950-1-03,CE标志LVD 14 April 16

    产品特点和优势


    JCA系列具有诸多显著特点和优势:
    - 紧凑设计:采用1.0” x 0.8”金属封装,节省空间。
    - 宽输入电压范围:能够处理多种输入电压(5V、12V、24V、48V),提高了灵活性。
    - 高可靠性:通过UL和TUV认证,保证了产品的质量和安全性。
    - 高效的电源管理:提供高效率,达到80%以上。
    - 严格的环境适应性:可在极端温度和湿度条件下稳定运行。
    - 强大的保护功能:包括过电流、短路和过电压保护,确保长期可靠运行。

    应用案例和使用建议


    JCA系列广泛应用于各种工业控制、电信、医疗设备及嵌入式系统等领域。例如,在电信基站中,它能够提供稳定可靠的直流电源;在医疗设备中,它的高可靠性能够确保设备的正常运行。
    使用建议:
    - 确保输入电压在额定范围内,以避免损坏。
    - 根据具体的应用场景选择合适的型号和配置。
    - 注意散热设计,特别是在高功率使用时。
    - 在连接电容时要参考推荐值,以保证最佳性能和稳定性。

    兼容性和支持


    JCA系列产品设计符合行业标准的引脚布局,易于与其他设备或模块集成。厂商提供了全面的技术支持和服务,包括安装指南、使用手册和技术咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 设备启动缓慢 | 检查输入电压是否稳定,确认输入电容的大小是否符合要求。 |
    | 输出电压不稳定 | 调整负载电阻,确保负载电流在允许范围内。 |
    | 过热保护启动 | 检查散热设计是否合理,必要时可增加外部风扇进行散热。 |

    总结和推荐


    综上所述,JCA系列是一款高性能的DC-DC转换器,具备高效率、宽输入电压范围和出色的环境适应性。无论是对于工业控制还是电信设备,它都能提供可靠的电源解决方案。我们强烈推荐JCA系列用于需要高性能、高可靠性的场合。

JCA0612D01参数

参数
转换效率 82%
散热方式 -
最大容性负载 -
输出电压组数 2
输出电流最大值 500mA,500mA
开关频率 -
特性 OCP,OVP,SCP,UVLO
类型 -
输出方式 -
输出电压 5V
输出总功率 -
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0612D01厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0612D01数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0612D01 JCA0612D01数据手册

JCA0612D01封装设计

查看详情并下载
Symbol
Footprint
3D Model
