首页  >  产品百科  >  JTD1524S3V3

JTD1524S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD15系列, 9 → 36 V 直流输入, 3.3V 直流输出, 15W
供应商型号: ET-2729593
供应商: 海外现货
标准整包数: 1

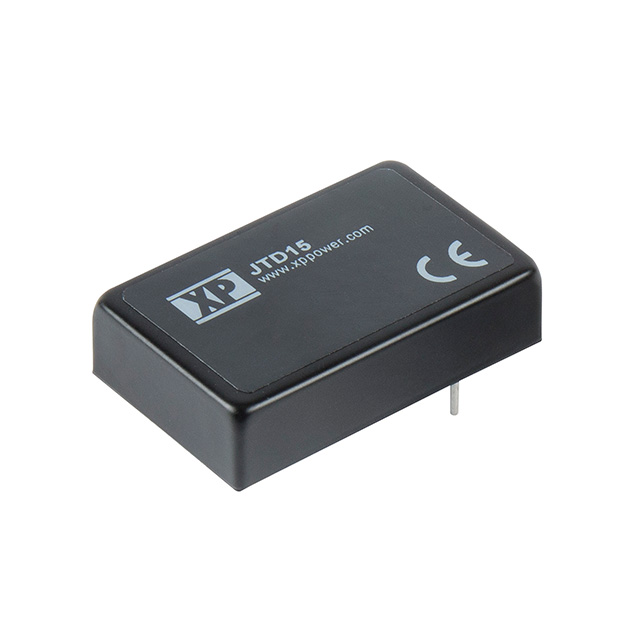

XP POWER AC-DC模块 JTD1524S3V3

JTD1524S3V3概述

    JTD15 系列 DC-DC 转换器



    产品简介



    JTD15 系列 DC-DC 转换器是一款高性能电源模块,提供单输出和双输出版本。其主要功能包括广泛的输入电压范围(4:1),高达15瓦的功率输出,以及优异的电气特性。JTD15 系列广泛应用于工业控制、医疗设备、通信系统和交通运输等领域,为各种应用提供可靠的电源解决方案。


    技术参数



    - 输入电压范围:9-36VDC / 18-75VDC
    - 输出电压:3.3V至15V单输出,±5V至±15V双输出
    - 输出电流:最大输出电流可达3000mA(3.3V/5V输出)
    - 效率:最高达90%
    - 隔离电压:3000VDC
    - 操作温度范围:-40°C 至 +100°C
    - 认证标准:UL/cUL60950-1, 62368-1; IEC/EN60950-1, 62368-1
    - 封装尺寸:1.6" x 1.0" x 0.41" (40.6mm x 25.4mm x 10.4mm)


    产品特点和优势



    JTD15 系列 DC-DC 转换器具备多个显著的特点和优势:
    - 宽输入电压范围:满足不同供电需求,适应多种工作环境。
    - 高效率:高达90%的转换效率,确保能源利用最大化。
    - 全负载操作温度范围:可在-40°C至+100°C环境下稳定工作。
    - 内置保护功能:包括短路保护、过载保护和远程启停功能。
    - 兼容性良好:适用于工业标准要求高的应用场景。


    应用案例和使用建议



    JTD15 系列 DC-DC 转换器适用于各类高可靠性要求的应用场合。例如,在工业控制系统中,可作为核心电源模块提供稳定的电力供应;在医疗设备中,其高效能和宽温操作能力使其成为理想选择。在实际应用时,建议:
    - 散热设计:考虑到高工作温度范围,合理设计散热机制以保证长期稳定运行。
    - 外部保护电路:配置适当的瞬态电压抑制器(TVS)来保护转换器免受雷击和电源浪涌的影响。


    兼容性和支持



    JTD15 系列转换器具备良好的兼容性,易于集成到现有的电路板中。厂商提供3年的质保期,并提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。


    常见问题与解决方案



    - Q: 如何设置输出电压?
    - A: 可通过调整外部电阻值进行输出电压的微调。具体参考型号对应电阻值表。

    - Q: 转换器在超负荷情况下的表现如何?
    - A: 在过载情况下,转换器会进入持续断续模式并自动恢复。为确保安全,建议添加适当的保护措施如TVS二极管。


    总结和推荐



    综上所述,JTD15 系列 DC-DC 转换器凭借其高效能、宽温操作能力和全面的安全保护功能,在各类高可靠性应用场景中表现出色。对于需要稳定电源供应的应用场景,强烈推荐选用JTD15系列转换器。

JTD1524S3V3参数

参数
输出电流最大值 3A
特性 Remote On/Off,OCP,OVP,SCP
散热方式 -
最大容性负载 -
类型 -
开关频率 -
输出电压 3.3V
输出电压组数 1
输出方式 -
输出总功率 -
输入电压最小值 9V~36V(DC)
输入电压最大值 36V
转换效率 80%
长*宽*高 40.64mm(长度)*25.4mm(宽度)
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD1524S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD1524S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD1524S3V3 JTD1524S3V3数据手册

JTD1524S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.3541 ¥ 305.374
5+ $ 35.2685 ¥ 296.2555
10+ $ 33.5599 ¥ 281.9029
30+ $ 31.5498 ¥ 265.0187
100+ $ 29.4452 ¥ 247.3399
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
