JAH0205S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP,UVLO 65% 2W 400mA 5V 1 5.5V 4.5V DIP 通孔安装
供应商型号: JAH0205S05-ND
供应商: Digi-Key
标准整包数: 1

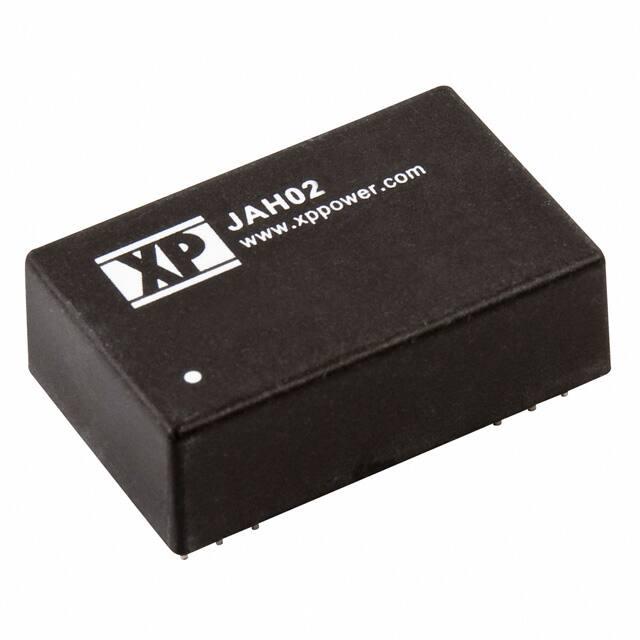

XP POWER AC-DC模块 JAH0205S05

JAH0205S05概述

    JAH Series DC-DC 转换器技术手册

    产品简介


    JAH系列DC-DC转换器是一款低功耗、高效能的产品,提供单输出和双输出版本,适用于广泛的应用领域。它采用了DIP-24封装,体积小巧,易于集成到各种电路设计中。此外,可选金属外壳和高隔离电压选项使得该系列产品在安全性和可靠性方面表现优异,适用于工业、通信和医疗设备等多种场景。

    技术参数


    - 输入电压范围:标称值的±10%
    - 输出电压:多种组合可供选择(见下表)
    - 负载调节率:±0.5%(单输出和双输出型号),±1.0%(3.3V版本)
    - 交叉调节率:双输出型号为±5%
    - 启动延迟:20ms
    - 转换效率:最大可达80%,具体效率取决于不同的输入和输出组合
    - 开关频率:单输出型号为40kHz,双输出型号为300kHz
    - 温度系数:±0.02%/°C
    - 隔离电阻:109Ω
    - 浪涌保护:输入端最高承受7VDC(5V型号)、15VDC(12V型号)和28VDC(24V型号)
    - 短路保护:自动恢复
    - 电磁兼容性:符合EN55032标准,具有良好的抗干扰能力
    | 输入电压 | 输出电压 | 最大输出电流 | 输入电流(满载) | 输入电容 | 效率 |
    |
    | 5V | 3.3V | 500mA | 622mA | 330μF | 53% |
    | 5V | 5V | 400mA | 615mA | 330μF | 65% |
    | 12V | 5V | 166mA | 571mA | 330μF | 70% |

    产品特点和优势


    JAH系列DC-DC转换器的主要特点是:
    - 低功耗:适用于便携式设备和电池供电系统。
    - 高可靠性:采用金属外壳和高隔离电压选项,提高了产品的耐用性和安全性。
    - 灵活性:多种输出电压组合和金属外壳选项,满足不同应用需求。
    - 高效能:出色的转换效率减少了能量损耗,降低了发热。
    - 宽工作温度范围:能够在极端环境下稳定运行,适应恶劣环境。

    应用案例和使用建议


    JAH系列DC-DC转换器可以应用于多种场合,例如:
    - 工业控制设备:在工厂自动化和控制系统中提供稳定的电源供应。
    - 通信设备:用于通信基站、路由器和交换机等设备的电源管理。
    - 医疗设备:在医疗成像设备和其他需要高精度电源的仪器中发挥作用。
    - 便携式设备:在手持设备、笔记本电脑等移动设备中作为高效的电源解决方案。
    使用建议:
    - 在应用过程中,确保输入电压在规定范围内,以避免过压损坏。
    - 根据实际负载选择合适的输出电压和电流,避免浪费能量。
    - 使用适当的输入滤波器,确保电源的稳定性和减少噪声。

    兼容性和支持


    JAH系列DC-DC转换器具有广泛的兼容性,能够与其他标准电子元器件无缝对接。制造商提供了详细的技术支持文档,包括安装指南和故障排查手册。同时,3年质保期也保证了客户可以获得持续的售后服务。

    常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决办法:检查输入电压是否在允许范围内,并确认负载情况。
    - 问题2:设备启动时间过长。
    - 解决办法:检查电源模块接线是否正确,并增加外部电容以改善启动性能。
    - 问题3:温度过高。
    - 解决办法:确保散热良好,或者考虑使用更高隔离版本的模块来降低热效应。

    总结和推荐


    JAH系列DC-DC转换器凭借其高效率、宽工作温度范围和灵活的配置选项,在众多应用场景中表现出色。无论是工业控制还是便携式设备,该产品都能提供可靠的电源解决方案。综上所述,我们强烈推荐这款产品给需要高性能DC-DC转换器的工程师和技术爱好者们。

JAH0205S05参数

参数
输入电压最小值 4.5V
输入电压最大值 5.5V
输出电流最大值 400mA
输出电压组数 1
开关频率 -
转换效率 65%
输出方式 -
特性 SCP,UVLO
散热方式 -
类型 -
最大容性负载 -
输出电压 5V
输出总功率 2W
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JAH0205S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JAH0205S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JAH0205S05 JAH0205S05数据手册

JAH0205S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
