JTL3024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 5V 直流输出, 30W
供应商型号: 1738267
供应商: element14
标准整包数: 1

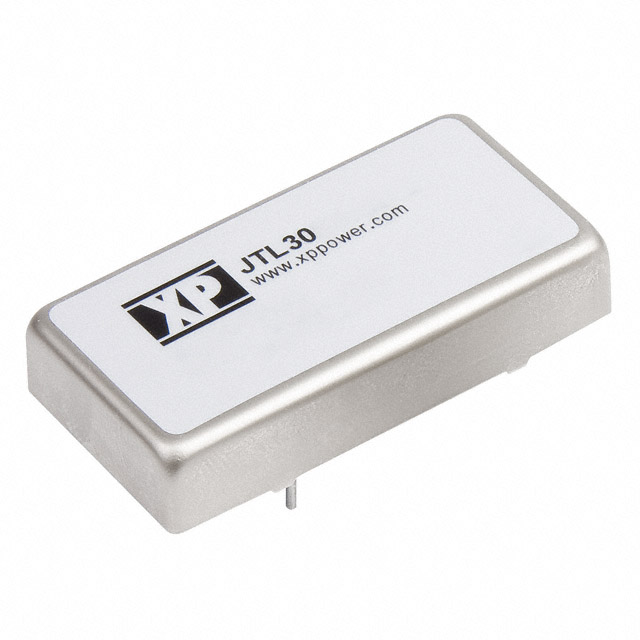

XP POWER AC-DC模块 JTL3024S05

JTL3024S05概述

    JTL系列30瓦DC-DC转换器技术手册

    1. 产品简介


    JTL系列30瓦DC-DC转换器是一种高性能电源模块,设计用于广泛的应用场景。它支持单输出、双输出及三输出模式,并且具有高达91%的高效率。此外,该系列产品还提供了1600 VDC的输入到输出隔离电压,确保了安全可靠的工作环境。该系列转换器可应用于通信设备、工业自动化、医疗设备等多个领域。

    2. 技术参数


    输入部分
    - 输入电压范围:24 V (9-36 VDC),48 V (18-75 VDC)
    - 输入电流:详见表
    - 输入反射纹波:通过12 μH电感的20 mA峰值到峰值
    - 输入滤波器:π网络
    - 欠压锁定:24 V型号:开启8.6 V,关闭7.9 V(典型值);48 V型号:开启17.8 V,关闭16 V(典型值)
    - 输入浪涌:24 V型号为50 VDC持续100毫秒;48 V型号为100 VDC持续100毫秒
    输出部分
    - 输出电压:详见表
    - 输出电压微调:仅单输出型号±10%
    - 最小负载要求:无最小负载要求,三输出型号需要各输出负载的10%
    - 线性调节率:单双输出型号最大±0.2%,三输出型号最大±1%(主输出),±5%(辅助输出)
    - 负载调节率:单输出型号最大±0.5%,双输出型号最大±1%(平衡输出),三输出型号最大±1%(主输出),±5%(辅助输出)
    - 交叉调节率:双输出型号最大±5%,三输出型号最大±5%
    - 设定点精度:±1%(三输出辅助输出最大±5%)
    - 启动时间:典型30毫秒
    - 波纹与噪声:单双输出型号100 mV或1%峰值到峰值,三输出型号主输出50 mV,辅助输出75 mV(峰值到峰值),带宽20 MHz
    - 暂态响应:最大偏差3%,在负载变化25%后恢复至1%以内需小于250 μs
    - 温度系数:0.02%/℃
    - 过压保护:详见表
    - 过载保护:大于满负载的150%
    - 短路保护:跳闸重启(脉冲关断模式),自动恢复
    - 过温保护:典型值115 ℃
    其他
    - 遥控开关:开启=逻辑高(>3.0)或开路;关闭=逻辑低(<1.2 V)或引脚2短接到引脚3
    - 最大容性负载:详见表
    - 效率:详见表
    - 绝缘电压:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 开关频率:典型值330 kHz
    - 功率密度:37.5 W/in³
    - 平均无故障时间:最少320千小时(MIL-HDBK-217F,25 ℃,GB)
    环境条件
    - 工作温度:-40 ℃至+75 ℃,参见降额曲线
    - 外壳温度:最大+105 ℃
    - 冷却方式:自然对流冷却
    - 工作湿度:5-95%RH(非凝结)
    - 存储温度:-40 ℃至+125 ℃
    电磁兼容性
    - 发射:EN55022,A类传导与辐射,含外部组件,详见应用说明
    - ESD抗扰度:EN61000-4-2,3级,性能标准A
    - 辐射抗扰度:EN61000-4-3,10 V/m,性能标准A
    - 快速瞬变/脉冲群抗扰度:EN61000-4-4,3级,性能标准A
    - 浪涌抗扰度:EN61000-4-5,安装等级2,性能标准A
    - 传导抗扰度:EN61000-4-6,10 V/rms,性能标准A
    - 磁场抗扰度:EN61000-4-8,1 A/m,性能标准A
    注:外部输入电容器需要220 μF/250 V。

    3. 产品特点和优势


    JTL系列30瓦DC-DC转换器的主要特点是其高效能和广泛的输入范围。凭借高达91%的转换效率,该产品在众多同类产品中脱颖而出。此外,它的4:1输入范围和高功率密度使其能够适应多种应用场景,无论是24 V还是48 V输入电压,都能提供稳定可靠的电源输出。同时,该系列转换器还具备良好的温度适应性和电磁兼容性,能够在恶劣环境下保持稳定运行。

    4. 应用案例和使用建议


    JTL系列DC-DC转换器广泛应用于通信设备、工业自动化系统以及医疗设备等领域。例如,在通信基站中,它们可以为各类电子设备提供稳定的电源支持;在工业自动化控制系统中,这些转换器可以帮助处理复杂的供电需求,确保系统的可靠运行。为了确保最佳性能,建议根据具体应用选择合适的输入电压和输出配置。对于复杂应用场景,应考虑使用外部电容器进行优化。

    5. 兼容性和支持


    JTL系列转换器与多数标准接口兼容,易于集成到现有系统中。制造商提供全面的技术支持和服务,包括产品文档、技术咨询和售后服务。针对特殊应用,客户还可联系销售团队获取更多定制化解决方案和技术支持。

    6. 常见问题与解决方案


    - 问题1:启动时输出电压不稳定
    - 解决方法:检查输入电压是否符合规格,确认连接正确,并确保所有负载都处于正常状态。

    - 问题2:负载调节性能不佳
    - 解决方法:确认所选型号的负载调节率是否满足应用需求,必要时调整外部电容器或电感。
    - 问题3:过温保护频繁触发
    - 解决方法:确保转换器周围有足够的通风空间,避免长时间过载使用,并考虑增加散热措施如外接散热片。

    7. 总结和推荐


    综上所述,JTL系列30瓦DC-DC转换器是一款高效、稳定且易于使用的电源模块,适用于各种工业和商业应用。其显著的优点包括高效率、广泛的输入范围、出色的电磁兼容性和强大的技术支持。因此,我们强烈推荐此产品给需要稳定电源解决方案的用户。

JTL3024S05参数

参数
输出电压 5V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
输入电压最小值 9V
最大容性负载 -
散热方式 -
开关频率 -
输出方式 -
转换效率 91%
输入电压最大值 36V
输出电流最大值 6A
输出总功率 30W
类型 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL3024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL3024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL3024S05 JTL3024S05数据手册

JTL3024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
