JCA0424D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, ±15V 直流输出, 4W
供应商型号: 209-JCA0424D03
供应商: Mouser
标准整包数: 1

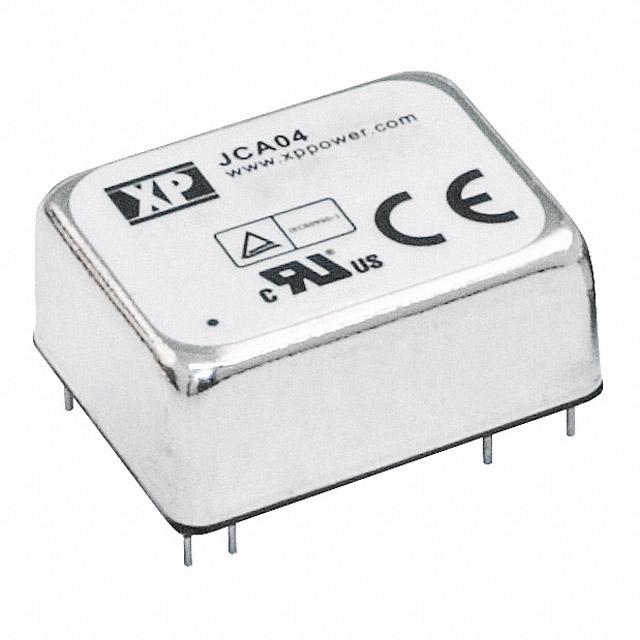

XP POWER AC-DC模块 JCA0424D03

JCA0424D03概述


    产品简介


    JCA Series D.C.-D.C. 转换器 是一款紧凑型高效率电源模块,适用于工业和嵌入式应用需求。该系列提供单输出和双输出两种型号,输入电压范围灵活,能够满足不同电压等级的应用需求。产品具备高效率、宽工作温度范围以及符合多项国际标准的特点,是工业自动化、通信设备、医疗仪器等领域的重要选择。
    主要功能包括:
    - 输入电压范围:5V至48VDC(2:1范围可选)
    - 支持单输出及双输出模式
    - 行业标准引脚配置
    - 高效的电磁兼容设计
    - 宽工作温度范围:-40°C 至 +100°C
    应用领域:
    - 工业自动化
    - 通信设备
    - 医疗仪器
    - 测试测量设备
    - 其他需要高效、稳定电源转换的应用场合

    技术参数


    以下是JCA Series的技术规格简要汇总:
    输入参数
    - 输入电压范围:
    - 5V (4.5–9.0VDC)
    - 12V (9–18VDC)
    - 24V (18–36VDC)
    - 48V (36–75VDC)
    - 输入电流:详见表格
    - 输入滤波:π型网络
    - 输入浪涌保护:最高支持100V/1s(视型号而定)
    - 初始设置精度:±1%
    - 启动延迟时间:最大200ms
    - 启动上升时间:典型值3.5ms
    - 过流保护:150%,采用 hiccup 模式
    - 短路保护:连续自动恢复
    - 过压保护:150%,恢复需重启输入
    输出参数
    - 输出电压:详见表格
    - 负载调节率:±1%
    - 线性调节率:±0.3%
    - 交叉调节率(双输出):±5%
    - 瞬态响应:±4%最大偏差,恢复到±1%时间<500µs(25%负载变化)
    环境参数
    - 工作温度:-40°C 至 +100°C
    - 存储温度:-55°C 至 +125°C
    - 最大外壳温度:+100°C
    - 湿度:高达95%,无冷凝
    性能指标
    - 效率:最高可达85%(具体视型号而定)
    - 隔离电压:
    - 输入对输出:1500VDC
    - 输入对壳体:500VDC
    - 输出对壳体:500VDC
    - 开关频率:300kHz(典型值)
    尺寸与重量
    - 尺寸:1.0" x 0.8"(25.4mm x 20.3mm)
    - 重量:0.03磅(约12克)

    产品特点和优势


    1. 紧凑型设计:采用金属封装,尺寸仅为1.0"x 0.8",适合空间受限的应用场景。
    2. 宽温范围:能够在极端环境下正常工作,适应工业级应用需求。
    3. 高可靠性:UL和TUV认证,3年质保,符合MIL-HDBK-217F标准。
    4. 灵活性强:支持多种输入输出组合,涵盖广泛电压需求。
    5. 高效率:高达85%的效率确保系统节能运行。
    6. 多重保护机制:包括过流、短路、过压保护,提升系统的安全性和稳定性。
    这些特点使JCA Series在工业自动化、通信和医疗设备等领域的竞争力显著增强。

    应用案例和使用建议


    应用案例
    1. 工业机器人控制器:
    JCA Series 可作为控制器电源,为多个子系统提供稳定的电压支持。

    2. 通信基站:
    用于远程设备供电,特别是在恶劣环境中稳定运行。
    3. 医疗监护仪:
    提供精确的电压供应,保证设备的可靠运行。
    使用建议
    - 在高负载情况下,建议使用更大的输出电容以改善瞬态响应。
    - 确保输入电压处于推荐范围内,避免超出额定值导致损坏。
    - 注意散热设计,尤其在高温环境下需加强通风或使用散热片。

    兼容性和支持


    JCA Series 与市面上主流的电子元器件具有良好的兼容性,便于集成到现有系统中。制造商提供全面的技术支持,包括产品文档下载、在线FAQ查询以及现场技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否过大,调整负载电阻。 |
    | 启动延迟时间较长 | 确认输入电压处于推荐范围内。 |
    | 过流保护触发 | 减少负载电流,检查电路连接是否正确。 |

    总结和推荐


    JCA Series D.C.-D.C. 转换器是一款高性能、高可靠性的电源模块,特别适合工业和通信领域的需求。其紧凑的设计、宽温范围和高效率使其在市场上具有很强的竞争优势。如果您需要一款性能卓越且易于集成的电源解决方案,JCA Series是一个理想的选择。
    综上所述,我们强烈推荐使用JCA Series D.C.-D.C. 转换器。

JCA0424D03参数

参数
转换效率 81%
最大容性负载 -
输出电压 15V
散热方式 -
输入电压最大值 36V
输出电压组数 2
输出方式 -
输入电压最小值 24V(DC)
类型 -
特性 OCP,OVP,SCP,UVLO
输出总功率 -
开关频率 -
输出电流最大值 140mA,140mA
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0424D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0424D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0424D03 JCA0424D03数据手册

JCA0424D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
