JTK1524S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 9 → 36 V 直流输入, 15V 直流输出, 15W
供应商型号: 209-JTK1524S15
供应商: Mouser
标准整包数: 1

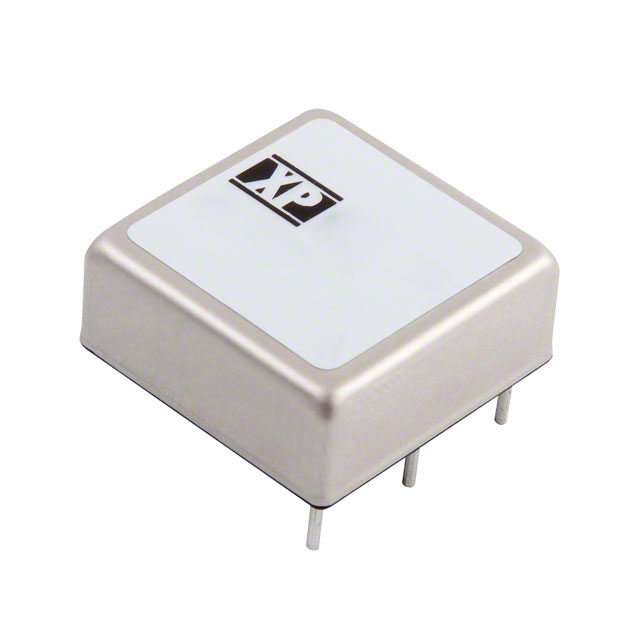

XP POWER AC-DC模块 JTK1524S15

JTK1524S15概述


    产品简介


    JTK系列直流到直流转换器是专为高效电源转换设计的高性能产品。它们适用于广泛的应用领域,如工业自动化、通信设备、医疗设备以及各种嵌入式系统。这些转换器具有多种输出电压选项,既支持单输出也支持双输出,能够满足不同应用场景的需求。

    技术参数


    | 类别 | 参数 | 值 |
    |
    | 输入电压范围 | 24 V (9-36 VDC), 48 V (18-75 VDC)
    | 输入电流 | 见表
    | 输入滤波器 | Pi网络
    | 输入反射纹波电流 | JTK15: 20 mA pk-pk,JTK20: 30 mA pk-pk
    | 输入浪涌电流 | 24 V模型: 50 VDC,48 V模型: 100 VDC
    | 输出电压 | 见表
    | 最小负载 | 无最小负载要求
    | 初始设置精度 | ±1%最大
    | 启动延迟 | 20毫秒典型
    | 线性调节 | JTK15: 单输出±0.2%,双输出±0.5%;JTK20: ±0.5%
    | 负载调节 | JTK15: 单输出±0.5%,双输出±1.0%;JTK20: ±0.5%
    | 交叉调节 | 双输出型号±5%
    | 暂态响应 | <3%最大偏差,恢复到1%在250微秒内
    | 纹波与噪声 | 100 mV pk-pk
    | 过载保护 | JTK15: 170%典型,JTK20: 150%典型
    | 过压保护 | 见表
    | 短路保护 | 自复位过流保护
    | 最大电容负载 | 见表
    | 温度系数 | ±0.02%/°C最大
    | 效率 | 见表
    | 隔离 | 输入至输出: 1600 VDC;输入至外壳: 1600 VDC;输出至外壳: 1600 VDC
    | 隔离电容 | JTK15: 1200 pF最大,JTK20: 1000 pF最大
    | 开关频率 | JTK15: 375 kHz典型,JTK20: 330 kHz典型
    | 功率密度 | JTK15: 38.4 W/in³,JTK20: 51.3 W/in³
    | MTBF | >560 KHrs to MIL-STD-217F

    产品特点和优势


    JTK系列转换器以其非常高的功率密度、宽输入范围(4:1)、高达1600 VDC的隔离能力、宽广的工作温度范围(-40°C到+100°C)而著称。这些特点使其在高可靠性、高效能的应用环境中表现出色。其高效率(最高可达89%)和三年质保也是其市场竞争力的重要因素。

    应用案例和使用建议


    JTK系列转换器广泛应用于各类自动化设备、通信设备及医疗设备中。例如,在工业自动化环境中,这些转换器可以为传感器、执行器和其他设备提供稳定的电源供应。对于通信设备而言,这些转换器可以确保设备在恶劣环境下仍能正常工作。
    使用建议:
    - 在选择合适的型号时,应根据具体应用场景和所需输出电压来确定。
    - 在安装过程中,要确保输入输出引脚正确连接,并注意散热设计,以避免过热问题。
    - 通过调整内部电阻来实现精确的输出电压调整。

    兼容性和支持


    JTK系列转换器与其他常见的工业标准组件兼容。厂商提供详尽的技术支持文档和3年的质保服务,以确保客户能够在遇到问题时及时得到帮助。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解决方案: 使用提供的电阻调整工具,按照手册中的步骤进行调整。若需要更精细的调节,可以使用外部可调电阻(100kΩ电位计)。
    2. 问题:设备启动时输出不稳定?
    - 解决方案: 确保所有连接正确且稳定。必要时可以检查输入电压是否符合规定范围,或调整输出负载以匹配最佳工作条件。
    3. 问题:设备过热?
    - 解决方案: 确认设备是否在规定的操作温度范围内运行,并检查是否有足够的散热措施。如果需要,可以使用外部风扇或其他冷却装置。

    总结和推荐


    JTK系列直流到直流转换器凭借其出色的性能指标和多功能特性,在众多应用场景中表现卓越。其高效、可靠且具备广泛应用潜力的特点使其成为各行业首选的产品之一。强烈推荐用于对电源稳定性要求较高的应用场合。

JTK1524S15参数

参数
输出电压 15V
输入电压最大值 36V
最大容性负载 -
开关频率 -
转换效率 89%
输出总功率 -
类型 -
输出电流最大值 1A
输出电压组数 1
输入电压最小值 9V~36V(DC)
输出方式 -
特性 Remote On/Off,OCP,OVP,SCP
散热方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK1524S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK1524S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK1524S15 JTK1524S15数据手册

JTK1524S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.35 ¥ 357.8575
5+ $ 40.338 ¥ 340.8561
10+ $ 39.0852 ¥ 330.2699
30+ $ 37.422 ¥ 316.2159
100+ $ 33.957 ¥ 286.9367
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 357.85
