JCE0324S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 18 → 36 V 直流输入, 15V 直流输出, 3W
供应商型号: 1470-2909-5-ND
供应商: Digi-Key
标准整包数: 1

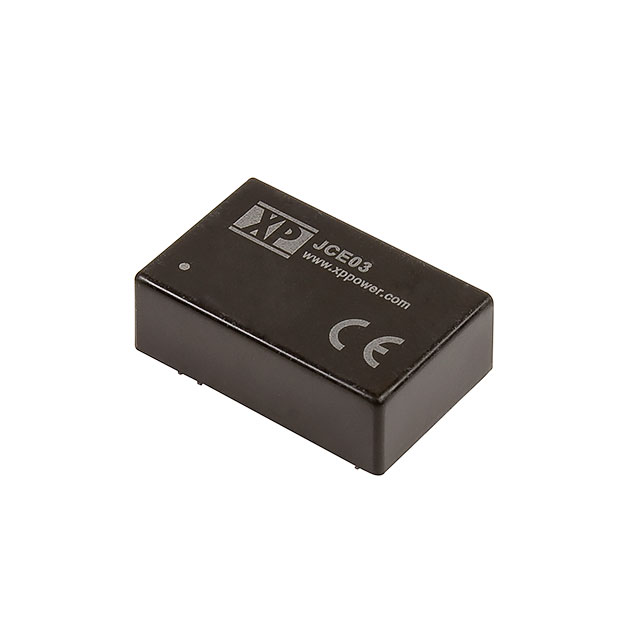

XP POWER AC-DC模块 JCE0324S15

JCE0324S15概述

    JCE03 Series DC-DC Converter 技术手册

    1. 产品简介


    JCE03系列是XP Power公司生产的DC-DC转换器,具有多种输入电压范围和输出选项。此系列产品采用塑料DIP24封装,适用于广泛的工业和消费电子产品中。其主要功能包括宽范围的输入电压(9-75VDC)、单/双路输出、高隔离电压(1500VDC,可选3000VDC)以及无最小负载要求。JCE03系列广泛应用于通信设备、工业自动化系统、医疗器械和其他需要稳定直流电源的场合。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9-18V, 18-36V, 36-75V |
    | 输出电压 | 单输出:3.3V, 5.0V, 12.0V, 15.0V, 24.0V |
    双输出:±3.3V, ±5.0V, ±12.0V, ±15.0V, ±24.0V |
    | 输出电流 | 单输出:最大78mA至900mA |
    双输出:最大78mA至450mA |
    | 效率 | 最高可达81% |
    | 隔离电压 | 1500VDC(可选3000VDC) |
    | 工作温度 | -40°C至+100°C,+85°C以上降额使用 |
    | 尺寸 | 1.25 x 0.80 x 0.40英寸 (31.75 x 20.32 x 10.16 mm) |
    | 温度系数 | 0.02%/°C |

    3. 产品特点和优势


    - 宽输入范围:支持9-75VDC输入电压,适应多种供电条件。
    - 高隔离电压:提供1500VDC标准隔离电压,可选3000VDC版本进一步提升安全性和可靠性。
    - 无最小负载要求:简化系统设计,提高灵活性。
    - 优异的温度特性:-40°C到+100°C的工作温度范围,适合极端环境。
    - 高效率:最高可达81%的转换效率,节省能源。

    4. 应用案例和使用建议


    JCE03系列广泛应用于各种需要稳定直流电源的场合,例如通信基站、工业控制面板、医疗设备和电力系统等。具体应用时应注意以下几点:
    - 散热管理:确保良好的自然对流散热条件,避免过热。
    - 滤波电容选择:根据具体应用选择合适的外部滤波电容(如330µF/100V),以减小输出纹波和噪声。
    - 引脚连接正确:严格按照技术手册中的引脚连接图进行焊接和布线,避免错误连接导致损坏。

    5. 兼容性和支持


    - 兼容性:JCE03系列与市场上主流的工业和消费电子产品兼容,易于集成。
    - 厂商支持:XP Power公司提供了长达3年的保修期,并且拥有丰富的技术支持资源,可随时解答用户的技术疑问。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,检查外部电容值是否符合要求。|
    | 短路保护未正常工作 | 检查电路是否有短路现象,确认输入电容容量是否足够。 |
    | 散热不良导致温度过高 | 改善散热条件,如增加散热片或风扇。 |

    7. 总结和推荐


    综上所述,JCE03系列DC-DC转换器凭借其宽输入电压范围、高隔离电压、无最小负载要求等特点,成为适用于多种应用场合的理想选择。其卓越的温度特性和高效率使其在市场上具有强大的竞争力。强烈推荐在需要稳定直流电源的应用中使用JCE03系列。
    这篇技术手册全面介绍了JCE03系列DC-DC转换器的产品特性、技术参数、应用案例及注意事项,旨在为用户提供详细的技术参考和支持。

JCE0324S15参数

参数
输入电压最小值 24V(DC)
输出电压 15V
最大容性负载 -
输出电压组数 1
输出总功率 -
输入电压最大值 36V
输出方式 -
类型 -
转换效率 81%
输出电流最大值 200mA
散热方式 -
特性 SCP
开关频率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0324S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0324S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0324S15 JCE0324S15数据手册

JCE0324S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
