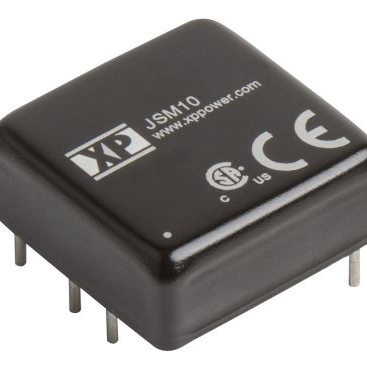

JSM1024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM10系列, 18 → 36 V 直流输入, 12V 直流输出, 10W
供应商型号: 1470-3494-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JSM1024S12

JSM1024S12概述

    JSM10 Series DC-DC Converter:产品技术手册

    1. 产品简介


    JSM10 系列是XP Power公司生产的一种小型高效直流到直流转换器(DC-DC Converter),专为各种工业应用设计。其主要功能是将一个固定的直流输入电压转换为所需的输出电压,适用于宽泛的电压范围。此系列转换器具有单路和双路输出选择,并且具备多种保护机制如过载保护和短路保护。广泛应用于信息技术设备(ITE)、通信设备和其他需要稳定电源供应的场合。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注条件 |
    |
    | 输出电压 | 3.3 | 30 | VDC 见型号和规格表 |
    | 输入电压范围 | 9 | 75 | VDC 分别为12V、24V和48V输入电压 |
    | 效率 85% % | 见型号和规格表 |
    | 工作温度 | -40 | +100 | °C 包含温度补偿电路 |
    | 隔离电压 | 1500 | 1800 | VDC 60s/1s |
    | 最大容性负载 | 见规格表 µF 每个输出独立 |

    3. 产品特点和优势


    - 高效率:典型的效率达到85%,有助于提高系统的能源利用率并降低热耗散。
    - 宽输入电压范围:输入电压可适应9至75V的宽电压范围,提高了其应用的灵活性。
    - 坚固耐用:具有优良的环境适应性,能够在-40°C到+100°C的工作温度范围内可靠运行。
    - 隔离保护:提供1500VDC的隔离电压,确保电气安全。
    - 多功能选项:可选配远程控制开关、散热片以及多种型号配置,满足不同客户的需求。

    4. 应用案例和使用建议


    JSM10系列广泛应用于信息技术设备、通信系统等领域,尤其适合于空间有限但对电源要求高的应用场合。例如,在机架式服务器或网络交换机中,该转换器能够提供稳定的直流电源供给。使用时,建议根据实际应用情况选择合适的型号,并注意散热设计以保证其长时间稳定运行。

    5. 兼容性和支持


    该产品支持与标准接口连接的其他电子设备配合使用。制造商提供了三年的质量保修服务,以及相应的技术支持,帮助用户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,确保负载合理分配 |
    | 短路保护启动后无法重启 | 检查电路连接,确认无短路现象 |
    | 转换效率低于预期 | 检查外部电容是否符合要求 |

    7. 总结和推荐


    JSM10系列DC-DC转换器凭借其高效的能量转换能力、宽泛的工作电压范围以及出色的稳定性,成为许多高科技设备的理想选择。它不仅适用于信息技术领域的设备,也可用于医疗、通信、军事等多方面。因此,强烈推荐需要高性能直流电源转换器的应用场合选用此产品。

JSM1024S12参数

参数
输出方式 -
特性 SCP,UVLO
类型 -
最大容性负载 -
转换效率 88%
输入电压最大值 36V
散热方式 -
输出总功率 -
输出电流最大值 830mA
输出电压组数 1
输入电压最小值 24V(DC)
开关频率 -
输出电压 12V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSM1024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM1024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM1024S12 JSM1024S12数据手册

JSM1024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.3112 ¥ 276.0666
5+ $ 32.3128 ¥ 267.7923
10+ $ 31.3144 ¥ 259.5181
25+ $ 29.9832 ¥ 248.4858
100+ $ 27.9865 ¥ 231.9382
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 276.06
直接购买
加入购物车
