JSM2548D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM25系列, 36 → 75 V 直流输入, ±12V 直流输出, 25W
供应商型号: 1470-3522-ND
供应商: Digi-Key
标准整包数: 1

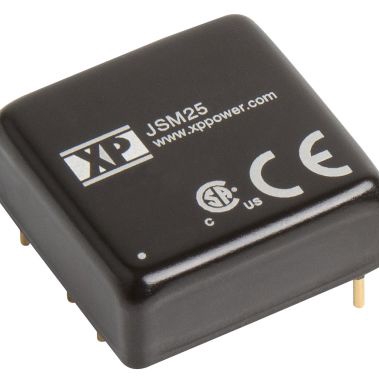

XP POWER AC-DC模块 JSM2548D12

JSM2548D12概述

    JSM25 Series DC-DC Converter

    产品简介


    JSM25系列是XP Power公司推出的一款高效率、小型化的DC-DC转换器,适用于多种工业和信息技术(ITE)设备。该系列产品具有单输出和双输出两种类型,提供宽输入电压范围(9-75V),支持2:1的输入电压范围,能够适应各种复杂供电条件。JSM25系列以其高功率密度、优异的隔离性能(1500 VDC绝缘等级)以及宽广的工作温度范围(-40°C至+105°C)成为众多高性能应用的理想选择。此外,该产品通过了ITE安全认证,确保在高可靠性环境下的稳定运行。

    技术参数


    以下为JSM25系列的主要技术参数和性能指标:
    | 参数 | 值 | 单位 | 备注 |
    ||
    | 输入电压范围 | 9-18, 18-36, 36-75 | VDC | 分别对应12V, 24V, 48V输入 |
    | 输出电压范围 | 3.3-18.0V | VDC | 可选单输出或双输出 |
    | 输出电流范围 | 0.84-6.00 A | A | 视具体型号而定 |
    | 效率 | 87%-90% | % | 视输入电压及输出电压而定 |
    | 隔离电压 | 1500/1800 VDC | VDC | 持续/瞬时 |
    | 工作温度范围 | -40至+105°C | °C | 宽温范围 |
    | EMC标准符合性 | EN55022 Class A/B | - | 传导和辐射EMI抑制 |

    产品特点和优势


    JSM25系列在设计和功能上具有多重显著优势:
    1. 高功率密度:紧凑型1" x 1"封装,体积小巧,适合空间受限的应用。
    2. 高效率:效率最高可达90%,降低系统能耗,提升整体能效。
    3. 宽输入电压范围:支持多电压输入模式,满足不同电源配置需求。
    4. 高可靠性和保护机制:具备短路保护、过载保护和自动恢复功能,确保长期稳定性。
    5. 六面金属外壳:提供优异的电磁屏蔽和散热性能。
    6. 长保修期:提供三年质保,增强用户信心。

    应用案例和使用建议


    JSM25系列广泛应用于信息技术设备、医疗设备、通信基础设施等领域。例如,在服务器机房中,它可作为稳定的电源模块支持多块板卡;在工业控制领域,该转换器可驱动电机或传感器模块。
    使用建议:
    - 在选择具体型号时,需根据实际负载电流需求精确匹配。
    - 添加外部滤波电容有助于降低EMI干扰。
    - 使用散热片(可选配“-HK”型号)以提高在高温环境中的性能表现。

    兼容性和支持


    JSM25系列与主流的IT和工业设备兼容,可通过简易安装集成到现有系统中。XP Power公司提供了全面的技术支持,包括产品手册、在线FAQ和专业工程师咨询。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 输出电压不稳定
    解决方案:检查输入电压是否超出额定范围,必要时调整Trim电阻值。
    2. 过热现象
    解决方案:添加散热片或优化电路布局以改善空气流通。
    3. 启动失败
    解决方案:确认远程开启引脚接线正确无误。

    总结和推荐


    综上所述,JSM25系列DC-DC转换器凭借其卓越的性能指标、丰富的功能组合以及灵活的应用适配性,无疑是各类高要求应用场景中的优秀选择。对于追求高效、可靠供电解决方案的设计者而言,JSM25系列无疑是一个值得推荐的产品。无论是在复杂工业环境还是IT设施中,它都能提供稳定可靠的电力支持。

JSM2548D12参数

参数
转换效率 89%
输入电压最大值 75V
开关频率 -
输出电压 12V
最大容性负载 -
输出电压组数 2
输入电压最小值 36V
输出总功率 25W
特性 Remote On/Off,SCP
输出电流最大值 1.04A,1.04A
输出方式 -
散热方式 -
类型 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSM2548D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM2548D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM2548D12 JSM2548D12数据手册

JSM2548D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
