JAH0205D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP,UVLO 40KHz(Typ) 2W 67mA 15V 2 5.5V 4.5V Fixed DIP 通孔安装
供应商型号: JAH0205D15
供应商: TME
标准整包数: 1

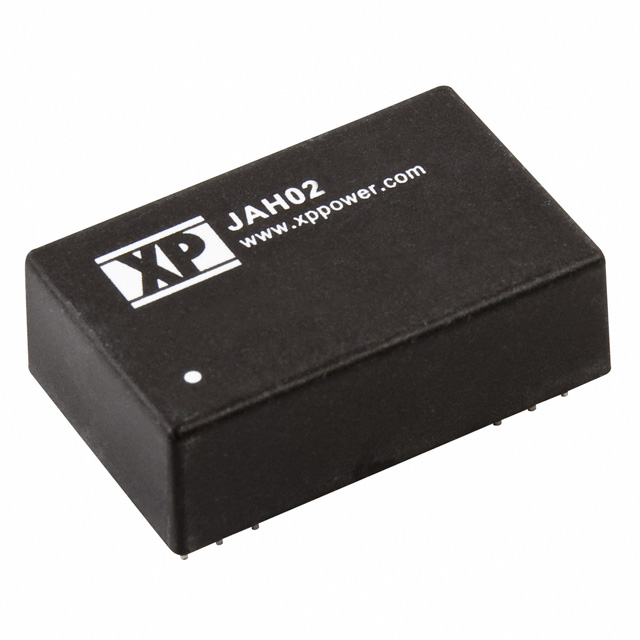

XP POWER AC-DC模块 JAH0205D15

JAH0205D15概述

    # DC-DC JAH02 系列产品技术手册

    1. 产品简介


    DC-DC JAH02 系列是一种高效且低成本的直流转换模块,适用于多种应用场景。本系列通过DIP-24封装,可提供单输出和双输出版本。它们被广泛应用于电信、工业自动化、汽车电子等领域,为各种复杂电路设计提供了灵活且可靠的电源解决方案。

    2. 技术参数


    - 输入电压范围:±10%
    - 输入电流:详见输入电压与输出电压表格
    - 输入滤波器:π网络
    - 输入反向电压保护:无
    - 启动延迟:20ms(典型值)
    - 输出电压:详见输入电压与输出电压表格
    - 负载调节率:±0.5%(单/双输出),±1.0%(3.3V输出版本)
    - 线性调节率:±0.5%
    - 瞬态响应:±3%(最大),恢复至±1%内需2ms
    - 纹波与噪声:75mV峰峰值(20MHz带宽)
    - 短路保护:自动恢复
    - 效率:详见输入电压与输出电压表格
    - 隔离电压:标准型号为1000VDC,选配高隔离型号可达6000VDC
    - 切换频率:单输出40kHz(典型值),双输出300kHz(典型值)
    - 功率密度:5.21W/in³
    - 平均故障间隔时间 (MTBF):>3MHrs(MIL-HDBK-217F,25°C)

    3. 产品特点和优势


    - 低成本:JAH02 系列采用了高效的电路设计,以较低的成本提供稳定的电力转换。
    - 多功能性:支持单输出和双输出,具有良好的灵活性。
    - 宽工作温度范围:可以在极端温度条件下稳定运行(-40°C 至 +100°C)。
    - 高可靠性:拥有高达3年的保修期,并具备出色的电磁兼容性。
    - 易安装性:采用标准DIP-24封装,易于安装和集成到现有的电路板中。

    4. 应用案例和使用建议


    应用案例
    - 电信设备:确保设备在各种电压环境下正常运行。
    - 工业自动化:满足严苛环境下的稳定供电需求。
    - 汽车电子:为车载控制系统提供稳定的电源。
    使用建议
    - 输入电压选择:根据实际需求选择合适的输入电压范围。
    - 散热考虑:在高温环境下使用时,需要特别注意散热,以避免过热导致的损坏。
    - 输出电容配置:对于要求较高的应用场景,建议增加输入端的电容,以增强稳定性。

    5. 兼容性和支持


    - 兼容性:JAH02 系列可以轻松与其他电子元器件集成,适用于广泛的系统架构。
    - 厂商支持:xppower.com 提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题一:输入电压超出范围
    - 解决方案:检查并调整输入电压,确保在允许范围内。
    - 问题二:输出电压不稳定
    - 解决方案:检查电路连接和负载情况,确认所有连接正确且负载均衡。
    - 问题三:温度过高
    - 解决方案:改善散热措施,例如增加散热片或外部风扇。

    7. 总结和推荐


    DC-DC JAH02 系列是一款高性能、低成本的直流转换模块。它具有广泛的适用性和卓越的可靠性,特别适合于需要高稳定性和低功耗的应用场合。我们强烈推荐这一系列作为电子元器件选择的理想之选,尤其是在需要紧凑、高效电源解决方案的应用场景中。

JAH0205D15参数

参数
输入电压最大值 5.5V
特性 SCP,UVLO
类型 -
输出电压 15V
开关频率 40KHz(Typ)
转换效率 -
输出方式 Fixed
输出总功率 2W
散热方式 -
输出电压组数 2
输出电流最大值 67mA
输入电压最小值 4.5V
最大容性负载 -
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JAH0205D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JAH0205D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JAH0205D15 JAH0205D15数据手册

JAH0205D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
