JCG1248S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 36 → 75 V 直流输入, 5V 直流输出, 12W
供应商型号: 209-JCG1248S05
供应商: Mouser
标准整包数: 1

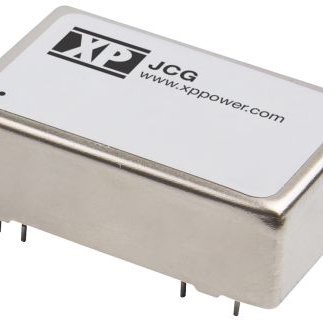

XP POWER AC-DC模块 JCG1248S05

JCG1248S05概述

    JCG系列DC-DC转换器技术手册解析

    产品简介


    JCG系列DC-DC转换器是高效能、高密度电源模块,广泛应用于工业自动化、通信设备、医疗仪器及各类电力系统。该系列产品设计用于提供稳定可靠的直流电源转换,能够满足不同输入电压范围的需求。

    技术参数


    - 功率等级: 12W/15W
    - 输入电压范围:
    - 12V(9-18VDC)
    - 24V(18-36VDC)
    - 48V(36-75VDC)
    - 输入电流: 见详细规格表
    - 输入滤波器: Π型网络
    - 输入反向电流: 20mA pk-pk
    - 过压保护: 各种输出电压均有对应的最大输出电压
    - 负载调节: 单输出±0.5%,双输出±1.0%
    - 瞬态响应: 25%负载变化时,250µs内恢复至1%以内
    - 纹波与噪声: 85mV pk-pk (20MHz带宽)
    - 隔离电压: 输入到输出/输入到外壳/输出到外壳:1600VDC
    - 最大电容负载: 见详细规格表
    - 效率: 见详细规格表
    - 工作温度: -40°C至+100°C
    - 存储温度: -40°C至+125°C
    - 工作湿度: 高达95%,非凝结

    产品特点和优势


    JCG系列DC-DC转换器具备高功率密度、宽输入电压范围(2:1)以及宽广的工作温度范围(-40°C至+100°C)。产品具有多种输出电压选择,并且提供了1600VDC的高隔离电压,以确保系统的安全运行。此外,其内置的过载和短路保护功能也增加了可靠性。特别值得一提的是,JCG系列具有较长的保修期(3年),为用户提供了更加放心的使用保障。

    应用案例和使用建议


    JCG系列DC-DC转换器在许多场合下都有广泛应用,例如工厂自动化控制系统、电信基站、医疗器械及汽车电子等领域。根据手册中的应用场景,可以针对具体需求进行选择合适的型号。例如,在工业环境中,可选用具有宽输入电压范围的型号,如48V输入的型号。在实际应用中,用户需注意以下几点:
    - 负载匹配: 确保负载不小于规定最小值,以防止转换器工作不稳定。
    - 散热管理: 尽量通过自然对流散热,以提高转换器的可靠性和使用寿命。
    - 保护电路设计: 配置相应的输入和输出保护电路,避免由于异常情况导致损坏。

    兼容性和支持


    JCG系列DC-DC转换器设计灵活,可兼容不同的输入电压源和输出负载条件。制造商提供详尽的技术支持和售后服务,包括安装指南、维护手册和技术咨询等。用户可以通过官网获取更多资源和支持信息。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及解决方案:
    - 问题1: 转换器输出电压不稳定。
    - 解决方案: 检查负载是否超出额定范围,确认输入电压是否稳定,调整外部电容配置。

    - 问题2: 转换器在高负载情况下温度过高。
    - 解决方案: 确保足够的散热空间,采用散热片或风扇辅助散热。

    - 问题3: 输出纹波过大。
    - 解决方案: 在输出端添加适当的电容滤波器,检查输入电压是否纯净。

    总结和推荐


    总体来看,JCG系列DC-DC转换器凭借其高功率密度、宽输入电压范围和优秀的环境适应能力,表现出色。在工业级应用中尤其适用。如果您的项目需要高性能、高可靠性的直流电源解决方案,JCG系列是值得考虑的选择。为了确保最佳性能和寿命,建议在使用前仔细阅读并遵循技术手册中的指导和建议。

JCG1248S05参数

参数
最大容性负载 -
输入电压最小值 48V(DC)
类型 -
开关频率 -
输出电流最大值 2.4A
输出方式 -
输入电压最大值 75V
散热方式 -
输出电压 5V
输出总功率 -
转换效率 89%
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
