JTE0648S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,SCP,UVLO 330KHz(Typ) 6W 250mA 24V 1 75V 18V Fixed 通孔安装
供应商型号: JTE0648S24
供应商: TME
标准整包数: 1

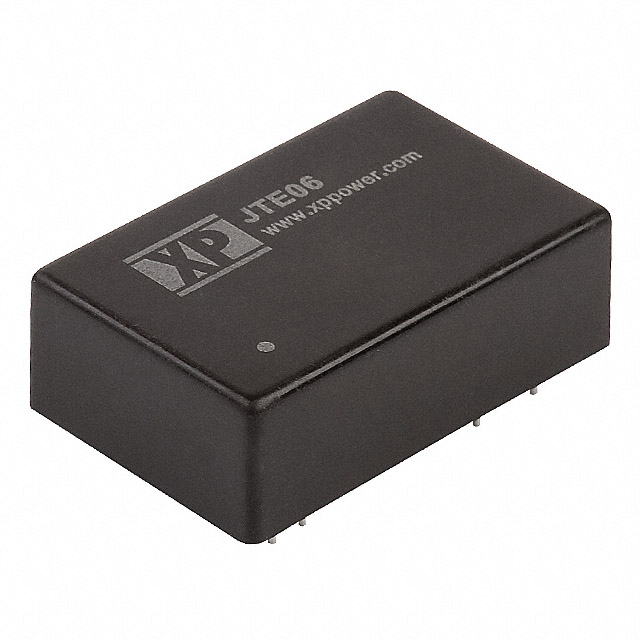

XP POWER AC-DC模块 JTE0648S24

JTE0648S24概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是一款由xppower生产的JTE系列直流-直流转换器。该产品提供单路和双路输出,适用于各种电子设备的电源管理需求。JTE系列转换器以其高效率和紧凑设计而闻名,特别适合空间有限的应用场合。其主要功能包括宽输入电压范围(24V和48V)、高隔离电压(1500VDC)及可选的增强型隔离版本(3000VDC)。广泛应用于工业控制、通信设备、医疗设备及消费电子等领域。

    技术参数


    以下是该产品的技术参数概述:
    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 输入电流:见表格
    - 输入滤波:π型网络
    - 输入反射纹波:20mA峰值-峰值
    - 输入浪涌:24V型号50VDC,48V型号100VDC
    - 欠压锁定:24V型号启动>8.5V,关闭<8.0V;48V型号启动>16.5V,关闭<15.5V
    - 输出电压:见表格
    - 初始设定精度:±2%最大
    - 最小负载:无要求
    - 线性调节率:±0.5%最大
    - 负载调节率:±1.2%单输出最大,±5%双输出最大
    - 过载保护:满载的135%-185%
    - 短路保护:自动恢复
    - 温度系数:±0.02/℃最大
    - 效率:见表格
    - 隔离电压:1500VDC输入到输出,3000VDC选项
    - 隔离电容:1000pF典型值
    - 隔离电阻:109Ω
    - 开关频率:330kHz典型值
    - 功率密度:15W/in³
    - 平均无故障时间(MTBF):>800k小时
    - 工作温度:-40°C至+100°C,超过+60°C降额
    - 存储温度:-55°C至+125°C
    - 电磁兼容性(EMC):符合EN标准

    产品特点和优势


    JTE系列转换器具有以下优势:
    - 宽输入电压范围:可以适应不同的输入电压条件。
    - 高隔离电压:提供安全可靠的电气隔离。
    - 高效率:达到80%以上的转换效率,降低能耗。
    - 紧凑设计:体积小、重量轻,便于集成。
    - 高可靠性:长寿命和高MTBF保证长期稳定运行。

    应用案例和使用建议


    应用案例:在一台医疗设备中,为了满足设备在宽输入电压范围下的稳定工作需求,采用了JTE系列转换器。其高效率和宽输入电压范围确保了设备在不同电网条件下可靠供电。
    使用建议:为确保最佳性能,在安装时需考虑散热设计,并确保输入电压符合规范要求。此外,定期检查输出电压稳定性,以保证设备正常运行。

    兼容性和支持


    该转换器可与市面上常见的工业设备兼容。厂商提供3年保修服务,以及在线技术支持。用户手册中详细列出了型号标识及特定配置的兼容性说明。

    常见问题与解决方案


    - 问题:开机时无法启动
    - 解决方案:检查输入电压是否符合要求,确认输入电路无误。
    - 问题:输出电压不稳定
    - 解决方案:检查负载是否超载,调整负载平衡。
    - 问题:发热严重
    - 解决方案:增加散热措施,如外部风扇辅助散热。

    总结和推荐


    综上所述,JTE系列直流-直流转换器以其广泛的适用范围、高效率和优异的可靠性,在工业控制、通信、医疗等领域具有明显的优势。强烈推荐在各类高可靠性要求的应用中使用此款产品。

JTE0648S24参数

参数
特性 OCP,SCP,UVLO
输出电压 24V
开关频率 330KHz(Typ)
散热方式 -
输出方式 Fixed
输出电压组数 1
最大容性负载 -
输出电流最大值 250mA
转换效率 -
输入电压最大值 75V
输入电压最小值 18V
输出总功率 6W
类型 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0648S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTE0648S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTE0648S24 JTE0648S24数据手册

JTE0648S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
