JSK5024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 18 → 36 V 直流输入, 5V 直流输出, 50W
供应商型号: 2532714
供应商: element14
标准整包数: 1

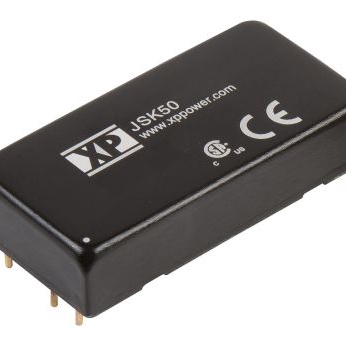

XP POWER AC-DC模块 JSK5024S05

JSK5024S05概述

    JSK50 Series DC-DC Converter 技术手册

    产品简介


    JSK50 系列是一款高效且紧凑的DC-DC转换器,专为需要高功率密度的应用设计。它提供单输出电压选项,具有广泛的输入电压范围(2:1),并且适用于各种工作温度范围。这些转换器被广泛应用于工业控制、通信设备、医疗设备和许多其他需要稳定电源的应用场合。

    技术参数


    - 尺寸:2.00 x 1.00 x 0.43英寸 (50.8 x 25.4 x 11.0毫米)
    - 重量:约0.066磅 (30.0克)
    - 效率:高达92%
    - 隔离:1500 VDC,持续60秒
    - 温度范围:-40°C 至 +105°C
    - 输入电压范围:
    - 9-18V
    - 18-36V
    - 36-75V
    - 输出电压:可选3.3V, 5V, 12V, 15V, 24V
    - 最大输出电流:根据型号不同,最高可达10.00A
    - 瞬态响应:负载变化25%时,在250微秒内恢复至1%以内
    - 过压保护:150%
    - 短路保护:连续复位,重启时有自动恢复

    产品特点和优势


    JSK50系列DC-DC转换器的独特功能包括:
    - 高效、高功率密度,适合紧凑设计;
    - 宽输入电压范围(2:1)和多种输出电压选择;
    - 1500 VDC隔离,确保安全运行;
    - 可选配散热片,提高散热性能;
    - 六面金属外壳,增加机械强度;
    - 售后支持包括3年保修。

    应用案例和使用建议


    JSK50系列DC-DC转换器因其出色的性能和可靠性而广泛应用于各种工业控制系统。例如,在通信设备中,可以使用JSK50为路由器和交换机供电;在医疗设备中,确保稳定的电源供应对设备的安全性和准确性至关重要。
    使用建议:
    - 在高功率应用中考虑使用带散热片(-HK)的版本以提高热管理效果。
    - 根据具体应用选择合适的输入电压和输出电压。
    - 注意外部电容的选择,特别是在输入滤波时。

    兼容性和支持


    JSK50系列转换器与其他标准电气设备兼容,符合多种安全认证标准。厂商提供详尽的技术支持,包括安装指南、用户手册及故障排查文档,有助于用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 转换器无输出 | 检查输入电压是否在规定范围内,确认接线是否正确 |
    | 输出电压不稳定 | 检查负载是否超过额定值,确认外部电容是否正确连接 |
    | 转换器过热 | 检查散热措施是否到位,确保环境温度不超过规定范围 |

    总结和推荐


    JSK50系列DC-DC转换器凭借其高效率、宽输入电压范围和可靠的隔离性能,成为工业应用中值得信赖的选择。它不仅具备强大的电气特性,而且提供了全面的技术支持和售后服务。对于寻求高性能电源解决方案的工程师和设计师来说,JSK50是一个非常值得考虑的产品。
    综上所述,我们强烈推荐JSK50系列DC-DC转换器给需要高可靠性和高性能电源供应的应用场景。

JSK5024S05参数

参数
输出总功率 -
输入电压最大值 36V
输出方式 -
输出电压 5V
转换效率 92%
输入电压最小值 24V(DC)
输出电压组数 1
最大容性负载 -
类型 -
特性 Remote On/Off,SCP
输出电流最大值 10A
开关频率 -
散热方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5024S05 JSK5024S05数据手册
