首页  >  产品百科  >  JCM3012D15

JCM3012D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 9 → 18 V 直流输入, ±15V 直流输出, 30W
供应商型号: 2671535
供应商: element14
标准整包数: 1

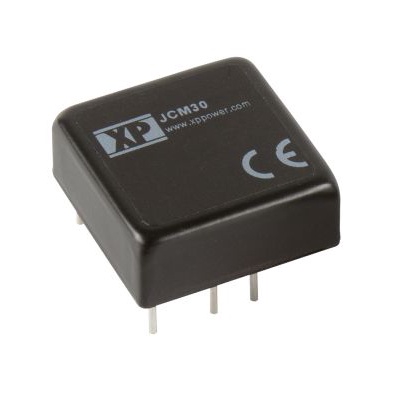

XP POWER AC-DC模块 JCM3012D15

JCM3012D15概述

    JCM30 Series DC-DC Converter 技术手册解析

    1. 产品简介


    JCM30系列直流到直流转换器是高性能、高可靠性的电源解决方案,适用于各种工业应用。它提供单输出和双输出选项,具有广泛的输入电压范围(9-75V DC)以及1" x 1"的小巧尺寸。这些转换器非常适合空间受限的应用,如通信设备、工业自动化系统和医疗设备。

    2. 技术参数


    JCM30系列转换器的主要技术参数如下:
    | 参数 | 值 | 单位 | 备注 |
    ||
    | 输出电压 | 3.3V 至 15V | VDC | 见模型与额定值表 |
    | 输入电压范围 | 9-18V, 18-36V, 36-75V | VDC | 12V, 24V, 48V标称值 |
    | 最大负载电容 | 见模型与额定值表 | µF | 每个输出单独规定 |
    | 效率 | 90% | % | 见模型与额定值表 |
    | 隔离电压 | 1600VDC | VDC | 输入到输出及输入到外壳 |
    | 工作温度范围 | -40°C 至 +100°C | °C | 见降额曲线 |
    | 开关频率 | 270kHz 或 330kHz | kHz | 依型号而异 |
    | 最小负载 | 无 | % | 无需最小负载 |
    | 过压保护 | 150% | %

    3. 产品特点和优势


    JCM30系列的优势包括:
    - 广泛的输入电压范围(9-75V DC),可适应不同应用需求。
    - 高效率(最高可达92%),降低能源损耗。
    - 强大的隔离性能(1600VDC),确保安全隔离。
    - 紧凑的设计(1"x1"x0.41"),适合紧凑空间安装。
    - 高可靠性,符合多项国际安全标准。
    - 温度范围宽广(-40°C 至 +100°C),适用于极端环境。

    4. 应用案例和使用建议


    JCM30系列广泛应用于工业自动化、医疗设备和通信设备。例如,在医疗设备中,其紧凑的设计和高可靠性使其成为理想的电源解决方案。对于工业自动化系统,其宽泛的输入电压范围可以适应不同的供电条件。建议在使用时,结合具体的应用场景选择合适的输入电压范围,并考虑外部滤波电路以满足EMI要求。

    5. 兼容性和支持


    JCM30系列与其同类设备高度兼容,易于集成。制造商提供了详细的技术文档和客户支持,包括保修期长达三年。对于需要额外散热的应用,可以添加“-HK”后缀选择附加散热器。

    6. 常见问题与解决方案


    - 问题:电源启动时出现过压现象。
    - 解决方法:检查并调整过压保护设置,或者添加外部滤波器。
    - 问题:工作温度超出正常范围。
    - 解决方法:使用散热器或改善通风条件以降低工作温度。
    - 问题:输出电压不稳定。
    - 解决方法:检查连接线和外围电路是否接触良好,并确保负载在规定范围内。

    7. 总结和推荐


    JCM30系列DC-DC转换器凭借其高效、可靠的性能和宽广的应用范围,成为市场上颇具竞争力的产品。其独特的设计和优良的特性使其成为工业应用的理想选择。强烈推荐在各种需要紧凑、高效率电源解决方案的应用中使用JCM30系列。
    综上所述,JCM30系列是一个非常优秀且值得信赖的产品。其多功能性和可靠性使其在多种应用场景中表现出色,是您的理想选择。

JCM3012D15参数

参数
输出方式 DC-DC
输出电流最大值 1A,1A
输出总功率 -
最大容性负载 -
开关频率 -
特性 Remote On/Off,OVP,SCP
输入电压最大值 18V
类型 -
转换效率 90%
输出电压组数 2
输出电压 15V
散热方式 -
输入电压最小值 9V~18V(DC)
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3012D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3012D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3012D15 JCM3012D15数据手册

JCM3012D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
