首页  >  产品百科  >  JSK5024S3V3

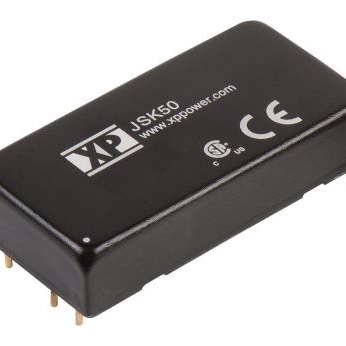

JSK5024S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 18 → 36 V 直流输入, 3.3V 直流输出, 50W
供应商型号: 209-JSK5024S3V3
供应商: Mouser
标准整包数: 1
XP POWER AC-DC模块 JSK5024S3V3

JSK5024S3V3概述

    JSK50 Series DC-DC Converter 技术手册

    产品简介


    JSK50系列是XPPower公司推出的一款高效率直流到直流(DC-DC)转换器,专为各种工业和信息技术(ITE)应用设计。该系列产品采用紧凑的2"x1"尺寸封装,具备宽输入电压范围(2:1),能够在输入电压为9V至75V之间稳定输出。通过提供多种输出电压选项,JSK50系列可以灵活应用于各种电源需求,广泛适用于通信设备、工业自动化系统、医疗设备、以及各类消费电子产品等领域。

    技术参数


    - 尺寸: 2.00 x 1.00 x 0.43英寸(50.8 x 25.4 x 11.0毫米)
    - 功率: 50瓦
    - 输入电压范围:
    - 9V至18V(9-18V)
    - 18V至36V(18-36V)
    - 36V至75V(36-75V)
    - 输出电压: 3.3V至24V(具体见表格)
    - 输出电流: 最大可达10.00A
    - 隔离电压: 1500VDC
    - 工作温度范围: -40°C至+105°C
    - 安全认证: ITE安全认证
    - 效率: 高达92%
    - 保护特性: 过载保护、短路保护(具有自动恢复功能)
    - 输入滤波器: 内置π型滤波器
    - 远程开关控制: 可通过远程ON/OFF信号控制

    产品特点和优势


    1. 高效率: JSK50系列拥有高达92%的转换效率,保证了能源的高效利用。
    2. 宽输入电压范围: 能够适应9V至75V的宽广输入电压范围,非常适合于不同应用场景的需求。
    3. 金属外壳设计: 采用六面金属壳体,增强机械强度及散热效果,提升整体可靠性。
    4. 远程控制功能: 支持远程开启/关闭,方便系统管理和故障诊断。
    5. 高功率密度: 尺寸紧凑,功率密度达到62.5W/in³,符合现代设备小型化需求。
    6. 长寿命: 提供3年质保,MTBF高达220,000小时。

    应用案例和使用建议


    JSK50系列已经广泛应用于工业控制系统、通讯基站、医疗设备等多个领域。例如,在一台医疗监护设备中,由于其高效率和宽输入电压范围,能够确保在不同供电环境下保持稳定的电力输出,保证设备正常运行。此外,由于该转换器体积小、重量轻,非常适合空间受限的应用场合。
    使用建议:
    - 在使用前检查输入电压是否匹配,并根据实际需求选择合适的输出电压。
    - 安装时请参考机械安装图,确保正确连接。
    - 考虑到可能产生的热量积聚,建议在高负载情况下加装散热片。

    兼容性和支持


    JSK50系列转换器与标准接口兼容,可轻松集成到现有系统中。厂商提供了详细的技术文档和在线支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查输入电压是否超出规定的范围,并确认外部电容配置正确。
    - 问题2: 设备过热。
    - 解决方案: 确认散热措施到位,必要时加装散热片或改善通风条件。
    - 问题3: 设备无法启动。
    - 解决方案: 检查接线是否正确,特别是远程开关控制线是否连接正确。

    总结和推荐


    总体而言,JSK50系列转换器是一款非常可靠的产品,适用于需要高效率、高功率密度及宽输入电压范围的应用场合。它不仅具有出色的电气性能,还具备良好的机械结构设计和完善的保护机制。对于那些需要高质量电源管理解决方案的工程师和技术人员来说,这无疑是一个理想的选择。强烈推荐将其作为首选电源转换解决方案。

JSK5024S3V3参数

参数
最大容性负载 -
散热方式 -
开关频率 -
输出电压 3.3V
输入电压最小值 24V(DC)
特性 Remote On/Off,SCP
输入电压最大值 36V
输出电流最大值 10A
转换效率 89%
类型 -
输出总功率 -
输出电压组数 1
输出方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5024S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5024S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5024S3V3 JSK5024S3V3数据手册

JSK5024S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 102.546 ¥ 866.5137
5+ $ 99.468 ¥ 840.5046
10+ $ 96.39 ¥ 814.4955
30+ $ 89.733 ¥ 758.2438
100+ $ 83.748 ¥ 707.6706
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 866.51
