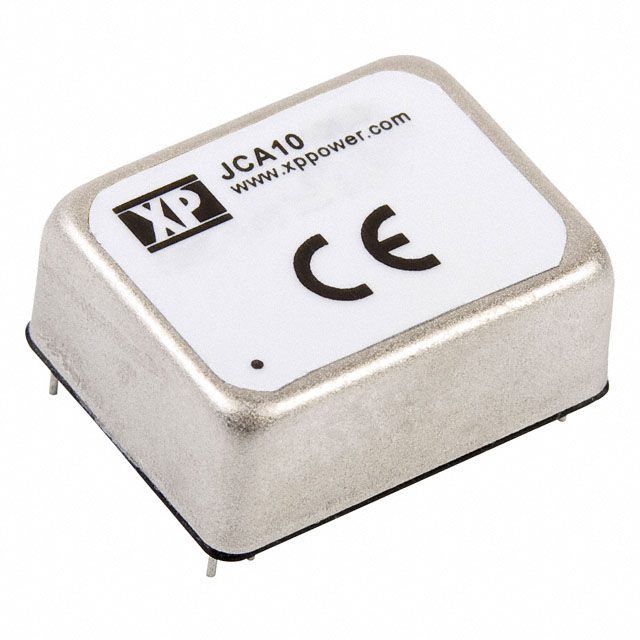

JCA1012D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 89% 330mA,330mA 15V 2 18V 9V~18V(DC) DIP 通孔安装 25.4mm(长度)
供应商型号: 1470-1776-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCA1012D03

JCA1012D03概述

    JCA系列电子元器件技术手册解析



    产品简介




    JCA系列是专为电源转换应用设计的高效能电子元器件。它们具有紧凑的尺寸(1.0" x 0.8"金属外壳),符合行业标准的引脚布局,以及广泛的输入电压范围(2:1输入范围)。这些元器件支持单输出和双输出配置,并能够在广泛的温度范围内(-40°C至+100°C)正常工作。JCA系列还通过了UL、CB和TUV认证,享有三年的保修期。


    技术参数




    输入规格

    - 输入电压范围:5 V (4.5-9.0 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC)
    - 输入电流:详见表格
    - 输入滤波:π型网络
    - 输入反射电流:5 V输入模型为80 mA,其他型号为30 mA
    - 输入浪涌电流:5 V型号10 V持续1秒,12 V型号25 V持续1秒,24 V型号50 V持续1秒,48 V型号100 V持续1秒

    输出规格

    - 输出电压:详见表格
    - 初始设置精度:最大±1%
    - 启动延迟:最大30 ms
    - 启动上升时间:典型值3.5 ms
    - 最小负载:无最低负载要求
    - 线性调节:±0.3%
    - 负载调节:±1%
    - 交叉调节:±5%(双输出型号,其中一个输出负载为5%,另一个负载变化从5%到100%)
    - 瞬态响应:最大偏差4%,在1 A/µs负载变化情况下恢复到1%以内需要小于500 µs
    - 纹波和噪声:50 mV峰峰值,20 MHz带宽
    - 过电流保护:典型值150%,跳闸并重启(打嗝模式)
    - 短路保护:连续且自动恢复
    - 过压保护:典型值150%,输入重启后复位
    - 温度系数:±0.05%/°C

    一般规格

    - 效率:详见表格
    - 隔离度:输入到输出1500 VDC,基本绝缘;输入到壳体500 VDC;输出到壳体500 VDC
    - 开关频率:典型值300 kHz
    - 功率密度:31.25 W/in³
    - 平均无故障时间:大于950千小时(MIL-HDBK-217F,25°C)

    环境规格

    - 操作温度:-40°C至+100°C,输出功率随负载在+70°C线性降低到+100°C时为0%
    - 外壳温度:最大+100°C
    - 存储温度:-55°C至+125°C
    - 冷却方式:自然对流冷却
    - 操作湿度:最高95%相对湿度,非冷凝

    电磁兼容性和安全性

    - 发射:EN55022,传导级别A(外部组件为B),辐射级别B
    - 静电放电抗扰性:EN61000-4-2,等级2,性能标准A
    - 辐射抗扰性:EN61000-4-3,3 V/m,性能标准A
    - 传导抗扰性:EN61000-4-6,3 Vrms,性能标准A
    - 磁场抗扰性:EN61000-4-8,10 A/m,性能标准A
    - 安全认证:IEC60950-1,EN60950-1,UL60950-1,CSA C22.2 No. 60950-1-03,CE标记


    产品特点和优势




    JCA系列元器件具有高效率(高达90%)、紧凑设计、宽输入电压范围以及广泛的温度适应性。这些特性使其成为各种工业应用的理想选择,包括通信设备、医疗设备和工业自动化系统。此外,其具备完善的保护机制,包括过电流保护、短路保护和过压保护,确保了在恶劣环境下也能稳定可靠地工作。


    应用案例和使用建议




    应用案例

    JCA系列广泛应用于通信基站、医疗设备、工业自动化控制系统等领域。例如,在通信基站中,JCA系列可以提供稳定的电源供应,确保设备在极端环境下的正常运行。在医疗设备中,它可以通过宽输入电压范围和高效率的特点,为各种传感器和控制单元提供可靠的电源。

    使用建议

    - 在选择型号时,需根据实际应用场景确定所需的输入电压范围和输出电压。
    - 注意输入电压的变化范围和输出电压的精度要求,确保所选型号能满足需求。
    - 考虑到散热问题,建议安装时预留足够的空间以保证自然对流冷却效果。


    兼容性和支持




    JCA系列元器件设计符合行业标准,与市面上大多数主流设备和组件兼容。厂商提供了详尽的技术支持和维修服务,用户可以访问官方网站获取更多技术支持资料和更新信息。


    常见问题与解决方案




    问题1:设备启动时出现过载现象。

    解决方案:

    检查输入电压是否超出规定的范围,确保输入电流不超过额定值。如问题依旧存在,可能需要更换更适合的型号或检查其他连接线路。

    问题2:设备在特定负载下无法正常工作。

    解决方案:

    确认输出电压和负载电流是否匹配,查看是否存在过载或短路情况。如果负载电流过大,则可能需要减小负载或更换更大功率的型号。

    问题3:设备发热严重。

    解决方案:

    确保设备安装位置通风良好,避免阻塞散热通道。考虑加装散热片或其他冷却装置,提高自然对流效果。


    总结和推荐




    总体而言,JCA系列电子元器件凭借其高效率、高可靠性及广泛的应用范围,在各类电力转换场合中表现出色。特别是其出色的保护机制和良好的兼容性,使其在工业应用中尤为突出。因此,我们强烈推荐在需要高性能、高稳定性的电力转换应用场景中选用JCA系列电子元器件。

JCA1012D03参数

参数
最大容性负载 -
输出总功率 -
输入电压最小值 9V~18V(DC)
输出方式 -
输出电压 15V
输出电压组数 2
类型 -
转换效率 89%
散热方式 -
输出电流最大值 330mA,330mA
特性 OCP,OVP,SCP,UVLO
输入电压最大值 18V
开关频率 -
长*宽*高 25.4mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
