JHM1024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM系列, 18 → 36 V 直流输入, ±12V 直流输出, 10W
供应商型号: DV-30241712
供应商: 海外现货
标准整包数: 1

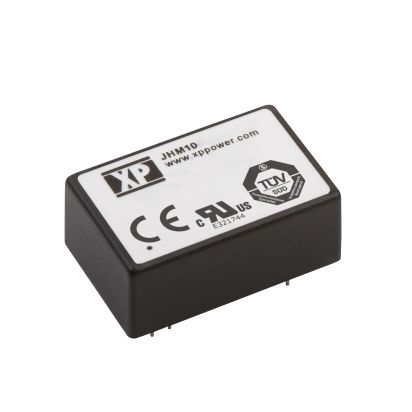

XP POWER AC-DC模块 JHM1024D12

JHM1024D12概述

    # JHM10 系列电源模块技术手册

    产品简介


    基本介绍
    JHM10 系列电源模块是一款高性能的医疗级直流电源转换器,主要应用于医疗器械和生命科学仪器中。该产品通过了国际医疗认证(如 IEC60601-1),能够提供高精度、稳定可靠的电源输出。其主要功能包括电压调节、过载保护、短路保护等,适用于各种医疗设备,如手术室监护仪、体外诊断设备等。
    应用领域
    - 医疗器械:手术监护仪、透析机、呼吸机等
    - 生命科学仪器:细胞培养箱、基因测序仪等
    - 其他工业设备:测试测量仪器、通信设备等

    技术参数


    输入规格
    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC)
    - 输入电流:见表格
    - 最大输入浪涌电流:5 V 模型为 15 V(持续 3 秒),12 V 模型为 25 V(持续 3 秒),24 V 模型为 50 V(持续 3 秒)
    - 输入滤波器:π 型网络
    - 启动时的浪涌电流限制:20 A 最大值
    输出规格
    - 输出电压:见表格
    - 输出电压调整范围:±10%
    - 最小负载要求:无最小负载要求
    - 起始设定精度:+Vout 为 ±1%,-Vout 为 ±2%
    - 负载调整率:0% 至 10% 负载下为 ±2%,10% 至 100% 负载下为 ±1%
    过载与保护
    - 过载保护:120% - 200% 阈值,自动复位
    - 过压保护:115% - 140%
    - 短路保护:过流跳闸并重启,自动恢复
    环境与安全
    - 工作温度范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +100°C
    - 操作湿度范围:5% - 90%,非凝结状态
    - EMC 认证:EN55011 & EN55032 级别 A
    - 安全认证:ANSI/AMMI ES60601-1, CSA-22.2 No.60601-1, IEC60601-1-2

    产品特点和优势


    - 高精度与稳定性:输出电压精确度达到 ±1% 至 ±2%,确保对医疗设备的高度依赖性。
    - 高安全性:符合 IEC60601-1 和其他多项国际医疗标准,提供高达 4000 VAC 的绝缘耐受电压,适合在严格的医疗环境中使用。
    - 低患者泄漏电流:2 µA 的最大患者泄漏电流,确保患者的绝对安全。
    - 高效率与功率密度:最高可达 89% 的效率,以及 20.0 W/in³ 的功率密度,确保在有限的空间内提供更大的功率输出。

    应用案例和使用建议


    应用案例
    JHM10 系列电源模块广泛应用于多种医疗设备中,例如手术监护仪。这种设备需要极高的电压稳定性和可靠性以确保病人安全,而 JHM10 模块能够满足这些需求。
    使用建议
    - 在选择输入电压时,应根据设备的实际需求选择合适的输入电压,如 5 V、12 V 或 24 V。
    - 调整输出电压时,注意参考数据表中的输入电流范围,以避免超出额定值。
    - 定期检查电源模块的工作状态,尤其是在高温和高湿度环境下使用时,定期维护是必要的。

    兼容性和支持


    兼容性
    - JHM10 系列电源模块与其他医疗设备具有良好的兼容性,可以方便地集成到现有的系统中。
    - 支持多种电压输入和输出配置,满足不同设备的需求。
    支持
    - 供应商提供全面的技术支持和保修服务,包括3年质保期。
    - 提供详细的数据手册和技术文档,便于用户查阅和使用。

    常见问题与解决方案


    问题与解决方案
    - 问题:模块无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确保所有连接正确且没有断开。
    - 问题:输出电压不稳定
    - 解决方案:检查输入电压和负载情况,必要时调整外部电阻或电容来稳定输出电压。
    - 问题:设备出现过热
    - 解决方案:确保模块周围有足够的空间进行自然对流冷却,或者考虑使用散热片或风扇增强散热效果。

    总结和推荐


    综合评估
    JHM10 系列电源模块凭借其卓越的性能、高可靠性和广泛的适用性,在医疗和工业应用中表现出色。它提供了精确的电压调节、过载和短路保护功能,非常适合对稳定性要求较高的应用场合。
    推荐
    鉴于 JHM10 系列电源模块的优势及其在医疗领域的广泛应用,强烈推荐在需要高精度和稳定性的设备中使用此模块。无论是医疗器械还是生命科学仪器,JHM10 都能提供可靠的电源保障,是您最佳的选择。

JHM1024D12参数

参数
输出方式 -
输入电压最大值 36V
输出电压 12V
最大容性负载 -
输出总功率 10W
特性 OCP,OVP,SCP,UVLO
散热方式 -
转换效率 88%
输入电压最小值 18V
开关频率 -
类型 -
输出电流最大值 420mA,420mA
输出电压组数 2
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1024D12 JHM1024D12数据手册

JHM1024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.3301 ¥ 446.3762
5+ $ 49.7086 ¥ 424.0143
10+ $ 47.2509 ¥ 403.0501
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 446.37
