VEL18US120-EU-JA

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 电源适配器 VEL18系列, 12V 直流输出, 1.5A输出, 典型值 C插头
供应商型号: 2643243
供应商: element14
标准整包数: 1

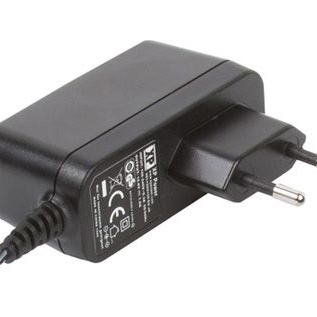

XP POWER AC-DC模块 VEL18US120-EU-JA

VEL18US120-EU-JA概述

    VEL18 系列交流-直流电源适配器技术手册

    1. 产品简介


    VEL18系列是一款高性能的交流-直流电源适配器,适用于多种低成本的应用场合。该系列产品具有多种输出电压选项(9V至24V),满足不同设备的电源需求。主要功能包括高效率、低待机功耗以及坚固的外壳设计,确保长期可靠运行。VEL18系列广泛应用于消费电子、工业控制、通信设备等多个领域。

    2. 技术参数


    - 输入电压范围: 90 - 264 VAC
    - 输入频率范围: 47 - 63 Hz
    - 输入电流: 0.6 A @ 100 VAC
    - 启动延时: 4 s
    - 启动上升时间: 30 ms
    - 保持时间: 8 ms @ 满载及100 VAC输入
    - 总调节范围: 5%
    - 瞬态响应: 在负载变化为60%时,恢复到<1%偏差的时间小于500 µs
    - 纹波与噪声: 200 mV 峰峰值 @ 20 MHz带宽
    - 短路保护: 连续短路保护,自动重启(休眠模式)
    - 温度系数: 0.05%/℃
    - 效率: 85% @ 典型负载(25%, 50%, 75% 和 100% 负载,115 VAC输入)
    - 隔离电压: 3000 VAC(输入到输出)
    - 开关频率: 24 - 70 kHz 可变
    - 平均无故障时间: 250 kHrs @ 25 °C(根据 MIL-HDBK-217F)

    3. 产品特点和优势


    - 高能效等级: 达到能源效率等级VI标准,符合欧洲CoC Tier 2要求。
    - 固定电源插头: 配备通用电源插头,方便不同地区的使用。
    - 宽输入电压范围: 支持90 - 264 VAC的宽输入电压范围,适用于全球电网。
    - 低待机功耗: 待机功率消耗仅为75 mW,节能环保。
    - 安全认证: 通过UL/cUL、TUV、CCC等多项国际安全认证。

    4. 应用案例和使用建议


    VEL18系列电源适配器适用于广泛的低成本应用场合,如笔记本电脑充电器、路由器、监控摄像头等。例如,在一个监控摄像头系统中,使用VEL18US120-XX-JA型号(12V/1.5A)可以为摄像头提供稳定可靠的电源供应。使用时需要注意:
    - 确保正确的电源电压匹配:根据设备需求选择合适的输出电压型号。
    - 散热管理: 尽管是自然对流冷却,但建议放置在通风良好的位置以保证最佳性能。

    5. 兼容性和支持


    VEL18系列适配器支持多种固定电源插头(US、UK、EU),便于在全球范围内使用。厂商提供详尽的技术支持文档和售后服务,确保用户能够获得及时有效的帮助。此外,产品可通过厂商网站或客服渠道获取更多支持信息。

    6. 常见问题与解决方案


    - Q: 设备启动后无法正常工作
    - A: 检查输入电压是否在允许范围内,确认负载连接正确。
    - Q: 电源适配器过热
    - A: 检查是否在过热环境下使用,或者是否有堵塞通风口的情况。
    - Q: 纹波噪声大
    - A: 检查输出端电容是否损坏或老化,必要时更换新电容。

    7. 总结和推荐


    VEL18系列交流-直流电源适配器凭借其高能效、宽输入电压范围、低待机功耗以及稳固的设计,成为一款性价比极高的电源解决方案。无论是消费电子产品还是工业控制领域,VEL18系列都是一个值得信赖的选择。强烈推荐给需要高性能、低成本电源适配器的用户。

VEL18US120-EU-JA参数

参数
输出方式 Fixed
输出电压 12V
类型 -
转换效率 -
特性 -
开关频率 -
输出总功率 18W
输入电压最大值 -
输入电压最小值 90V~264V(AC)
输出电压组数 1
散热方式 -
输出电流最大值 1.5A
最大容性负载 -
应用等级 商用级
零件状态 在售
包装方式 盒装

VEL18US120-EU-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VEL18US120-EU-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VEL18US120-EU-JA VEL18US120-EU-JA数据手册

VEL18US120-EU-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
