JCB0324S09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, 9V 直流输出, 3W
供应商型号: 209-JCB0324S09
供应商: Mouser
标准整包数: 1

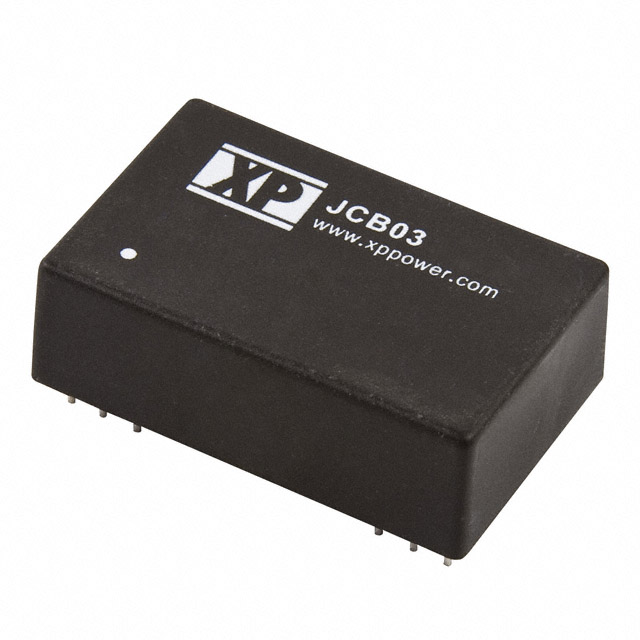

XP POWER AC-DC模块 JCB0324S09

JCB0324S09概述


    产品简介


    JCB系列是专为广泛工业应用设计的高性能DC-DC转换器。这款电子元器件具备2:1的输入范围,能够在-40°C至+100°C的极端温度下稳定运行。它提供单路和双路输出选择,并具有高隔离电压(标准为1500VDC,可选升级到3000VDC)。JCB系列还提供了金属外壳选项,并拥有3年的质保期。这些特性使得JCB系列成为各种严苛环境下的理想选择,如电力传输系统、通信基础设施和医疗设备等。

    技术参数


    - 输入电压范围: 5V (4.5-9VDC),12V (9-18VDC),24V (18-36VDC),48V (36-72VDC)
    - 输入电流: 见表格
    - 输入滤波器: Pi网络
    - 输入反射纹波: 35mA峰峰值通过12µH电感
    - 输入浪涌: 5V模型承受15VDC,持续100ms;12V模型承受24VDC,持续100ms;24V模型承受40VDC,持续100ms;48V模型承受80VDC,持续100ms
    - 过压保护: 无
    - 欠压锁定: 无
    - 反向电压保护: 无
    - 输出电压: 见表格
    - 最小负载: 见表格
    - 初始设置精度: ±1%
    - 线性调节率: ±0.5%
    - 负载调节率: ±0.5%
    - 交叉调节率: ±5%(仅双路输出型号)
    - 瞬态响应: <3%偏差,在2ms内恢复至1%(负载变化50%)
    - 纹波和噪声: 60mV峰峰值最大,带宽20MHz
    - 短路保护: 持续,自动恢复
    - 过电流保护: 无
    - 最大容性负载: 见表格
    - 效率: 见表格
    - 隔离电压: 输入至输出 1500VDC(可选升级至3000VDC)
    - 开关频率: 100-400kHz可变
    - 隔离电阻: 109Ω
    - 功率密度: 7.5W/in³
    - MTBF: >2百万小时(MIL-HDBK-217F标准,25°C)
    - 操作温度: -40°C至+100°C,从+85°C到全负载降至+100°C无负载
    - 存储温度: -40°C至+125°C
    - 湿度: 最高达95%RH,非凝结条件
    - 冷却方式: 自然对流
    - 电磁兼容性与安全性: 符合EN55022 Class A传导及辐射标准,外部组件适用。抗静电冲击EN61000-4-2等级3,性能标准A。快速瞬变脉冲EN61000-4-4等级3,性能标准A。浪涌EN61000-4-5安装等级3,性能标准A。传导抗扰度EN61000-4-6,10Vrms,性能标准A。磁场EN61000-4-8,1A/m,性能标准A

    产品特点和优势


    JCB系列的优势在于其卓越的电气特性和高可靠性。其宽泛的输入电压范围和高隔离电压使其能够适应各种电源环境。此外,连续的短路保护和自动恢复功能提高了系统的安全性。其出色的效率和功率密度也使其在空间受限的应用中表现出色。

    应用案例和使用建议


    JCB系列常用于电力传输系统、通信基础设施和医疗设备等领域。例如,在一个电源管理系统中,JCB系列可以作为主电源供应器来稳定和净化输入电源,确保下游设备的稳定运行。为了最大化JCB系列的性能,建议将外部输入端并联一个220µF/100V的电容器以满足EN61000-4-4与EN61000-4-5标准。

    兼容性和支持


    JCB系列与其他标准电源设备兼容。制造商提供了详细的技术文档和支持服务,确保用户能够顺利集成并优化使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载连接,调整负载达到所需负载范围。 |
    | 瞬态响应不良 | 检查输出电容值,增加电容容量。 |
    | 过热 | 改善散热条件,确保良好的自然对流。 |

    总结和推荐


    JCB系列以其高效、高可靠性和宽泛的工作温度范围而著称。它在电力传输和通信基础设施中的应用非常广泛。根据其性能和稳定性,我们强烈推荐JCB系列作为各类电源管理系统的优选设备。

JCB0324S09参数

参数
输入电压最大值 36V
开关频率 -
转换效率 80%
散热方式 -
输出总功率 -
类型 -
最大容性负载 -
输出电压组数 1
输出方式 -
输出电流最大值 333mA
特性 OCP,OVP,SCP,UVLO
输入电压最小值 24V(DC)
输出电压 9V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0324S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0324S09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0324S09 JCB0324S09数据手册

JCB0324S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
