ECE60US36

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 60W开关电源, 36V 直流输出电压 1.67A输出电流, 1输出点
供应商型号: 1470-2595-ND
供应商: Digi-Key
标准整包数: 1

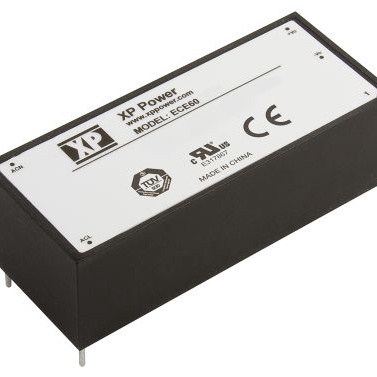

XP POWER AC-DC模块 ECE60US36

ECE60US36概述

    ECE60 Series AC-DC Power Supplies

    1. 产品简介


    ECE60系列紧凑型封装交流直流电源模块提供两种版本:PCB安装版和机箱安装版,具有出色的功率密度(>10W/in³)。该系列提供从3.3V到48V的直流输出电压,能够满足各种应用需求。这些“绿色电源”模块具有高效率和低无负载功耗的特点,并能承受高达130%的峰值负载能力,适应宽广的工作温度范围(-40°C至+70°C)。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输入电压范围 | 85 264 | VAC
    | 无负载输入功率 | <0.3 <0.5 | W
    | 效率 | 79 | 87 | 89 | %
    | 工作温度 | -40 | +70 °C
    | EMC标准 EN55022 Level B, EN61000-4, EN61000-3 |

    3. 产品特点和优势


    - 超紧凑尺寸:适用于空间受限的应用场景。
    - 单输出电压:覆盖3.3V到48V的范围。
    - 封装设计:采用全封闭封装,提高耐用性。
    - 多样化的安装方式:PCB安装与机箱安装可选。
    - 低无负载功耗:无负载时功耗小于0.3W(12-36V版本)。
    - 广泛的温度范围:工作温度范围从-40°C到+70°C。
    - 高峰值负载能力:最高可承受130%的峰值负载。
    - 3年保修:提供长时间的质量保障。

    4. 应用案例和使用建议


    ECE60系列广泛应用于通信、工业控制、医疗设备等领域。例如,在通信基站中,这些电源模块可以为多个设备供电,同时保持高效的能量转换。为了优化性能,建议用户根据具体的应用需求选择合适的型号,并在安装时考虑散热措施,以避免过热问题。

    5. 兼容性和支持


    ECE60系列电源模块具备良好的兼容性,可以与其他电子元器件和设备无缝集成。厂商提供了详细的技术支持文档,并提供长达3年的质保服务。此外,厂商还提供各种配件和选件,如DIN轨道安装夹具等,进一步方便用户进行安装和配置。

    6. 常见问题与解决方案


    1. 问题:电源启动延迟时间较长
    - 解决方案:检查电源输入是否稳定,确保输入电压在正常范围内。

    2. 问题:过压保护触发
    - 解决方案:确认负载电流是否过大,适当降低负载以防止过压保护触发。

    3. 问题:电源效率低下
    - 解决方案:检查电源模块是否处于最优工作温度范围内,适当调节环境温度或改善散热条件。

    7. 总结和推荐


    总体而言,ECE60系列电源模块是一款高性能、高可靠性的产品,特别适合需要紧凑封装和高功率密度的应用场景。其卓越的效率和广泛的温度适应能力使其在众多行业中具备强大的竞争力。因此,我们强烈推荐该系列产品用于各类需要高效稳定电源供应的场合。

ECE60US36参数

参数
最大容性负载 -
特性 Universal Input
输出电压组数 1
输出电压 36V
输出总功率 -
散热方式 -
开关频率 -
类型 -
转换效率 88%
输出方式 -
输入电压最大值 -
输入电压最小值 85V~264V(AC),120V~370V(DC)
输出电流最大值 1.67A
长*宽*高 91.4mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECE60US36厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE60US36数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE60US36 ECE60US36数据手册

ECE60US36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 94.5216 ¥ 798.7075
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 798.7
直接购买
加入购物车
