JHM0624S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 200KHz~1.6MHz 6W 1.2A 5V 1 30V 20V Fixed DIP 通孔安装
供应商型号: 1673377
供应商: element14
标准整包数: 1

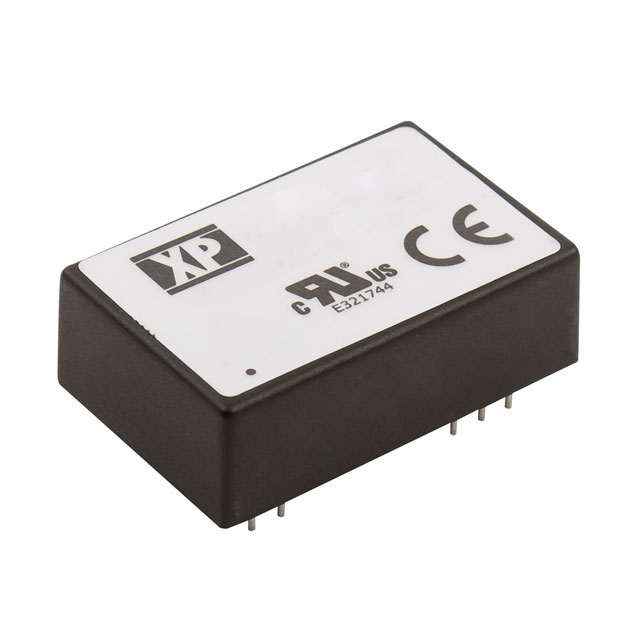

XP POWER AC-DC模块 JHM0624S05

JHM0624S05概述


    产品简介


    JHM系列电源模块是专为医疗设备和其他高性能应用设计的开关电源解决方案。这些模块具备高效率、低漏电流和宽输入电压范围的特点,确保在各种环境下稳定运行。主要功能包括输出电压可调、过载和短路保护等,适用于多种医疗设备如监护仪、超声设备及各种便携式医疗设备。

    技术参数


    - 输入电压范围:10-17 VDC(12 V型号),20-30 VDC(24 V型号)
    - 输入电流:见表
    - 浪涌电流:最大25 A(30 V),50 V(24 V型号)
    - 患者泄漏电流:最大2 µA
    - 效率:见表
    - 输出电压:见表,可调整范围为±10%
    - 初始设定精度:±1% 最大
    - 线性调节率:±0.3% 最大
    - 负载调节率:±2% 最大(0%-10%负载),±1% 最大(10%-100%负载)
    - 过压保护:120% - 140%
    - 过载保护:120% - 200%
    - 短路保护:启动并重启(断续模式),自动恢复
    - 隔离:5000 VAC,10 ms(符合IEC60664-1标准);3000 VAC 加固绝缘1分钟
    - 温度系数:±0.03/℃ 最大
    - 瞬态响应:±4% 最大偏差,500 µs内恢复至1%
    - EMC认证:EN55011&EN55022,水平A,无外部组件
    - 安全认证:ANSI/AMMI ES60601-1,CSA-22.2 No.60601-1:2008,IEC60601-1,第三版,18-Jun-13

    产品特点和优势


    JHM系列电源模块具有以下显著优势:
    - 高安全性:通过多项国际医疗设备安全认证,如ANSI/AMMI ES60601-1和IEC60601-1标准。
    - 高效能:提供高达85%的效率,有效降低能耗。
    - 坚固耐用:具备宽工作温度范围(-20°C 至 +100°C)和出色的热管理能力。
    - 可靠性高:MTBF大于1百万小时,确保长期稳定运行。
    - 低患者泄漏电流:仅2 µA,满足医疗设备对低泄漏电流的要求。

    应用案例和使用建议


    应用案例:JHM系列电源模块广泛应用于医疗监护仪、超声设备和便携式医疗设备。这些设备通常需要高精度、高可靠性的电源供应以保证数据准确性和设备安全运行。
    使用建议:
    - 优化布局:为了保持高效能,建议在安装时避免电源模块与发热源直接接触。
    - 正确接地:确保所有信号引脚和地线均正确连接,以防止电磁干扰。
    - 适当散热:在满载状态下运行时,注意进行适当的散热处理,以维持设备的正常工作温度。

    兼容性和支持


    JHM系列电源模块与其他标准电子元件具有良好的兼容性。厂商提供全面的技术支持,包括安装指南、故障排除文档和维修服务。此外,模块提供长达三年的保修期,进一步保障用户利益。

    常见问题与解决方案


    Q1:如何调整输出电压?
    A1:根据应用需求调整输出电压,参考技术手册提供的表格或说明。
    Q2:发生短路时如何自恢复?
    A2:当检测到短路时,电源模块会自动停止供电,并在故障排除后重新启动。
    Q3:怎样选择适合的型号?
    A3:根据设备的电压要求和功率需求,参考产品技术手册选择合适的型号。

    总结和推荐


    JHM系列电源模块以其高效率、强安全性和广泛的适用范围成为医疗设备及其他高要求应用的理想选择。对于追求稳定和可靠的电源解决方案的应用场合,我们强烈推荐使用JHM系列电源模块。

JHM0624S05参数

参数
散热方式 -
输入电压最小值 20V
输出电压组数 1
输出电压 5V
输出总功率 6W
特性 OCP,OVP,SCP,UVLO
类型 -
输出电流最大值 1.2A
输出方式 Fixed
最大容性负载 -
开关频率 200KHz~1.6MHz
转换效率 -
输入电压最大值 30V
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JHM0624S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM0624S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM0624S05 JHM0624S05数据手册

JHM0624S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
