JCE0348D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, ±24V 直流输出, 3W
供应商型号: 1470-2916-5-ND
供应商: Digi-Key
标准整包数: 1

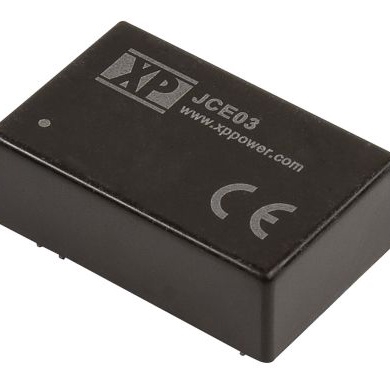

XP POWER AC-DC模块 JCE0348D24

JCE0348D24概述

    # JCE03 Series DC-DC Converter 技术手册

    产品简介


    JCE03系列DC-DC转换器是一款高性能的电源管理器件,旨在满足多种工业和商业应用需求。该系列产品提供了广泛的输入电压范围(9-75V)和不同的输出电压选项,以适应各种负载条件。其独特的设计允许单路和双路输出,适用于空间受限的应用场合。此外,JCE03系列具备1500VDC隔离和可选3000VDC隔离,确保电气安全和信号完整性。

    技术参数


    输入与输出特性
    - 输入电压范围:9-75V(分为9-18V、18-36V、36-75V三个子范围)
    - 输出电压:支持多种标准输出电压,如3.3V、5.0V、12.0V、15.0V、24.0V;双路输出支持±3.3V、±5.0V、±12.0V、±15.0V、±24.0V
    - 最大输出电流:不同型号的最大输出电流范围从125mA到900mA不等
    - 效率:最高可达81%,具体根据型号而定
    工作环境
    - 操作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - 湿度范围:95%RH 非凝结条件下
    其他关键指标
    - 隔离电压:1500VDC(可选3000VDC)
    - 开关频率:330kHz
    - 瞬态响应:在25%负载变化下,恢复时间小于2ms
    - 温升系数:0.02%/°C

    产品特点和优势


    1. 宽输入电压范围:适应多种供电系统。
    2. 高效率:最高可达81%,保证节能和系统稳定性。
    3. 全范围无负载要求:无需额外最小负载限制。
    4. 高隔离电压:1500VDC基础隔离,支持3000VDC加强隔离选项,保障电气安全。
    5. 优异的瞬态响应:快速稳定输出电压,适合动态负载环境。

    应用案例和使用建议


    JCE03系列广泛应用于工业控制、通信设备、医疗仪器等领域。例如,在通信设备中,该系列可用于电源管理模块,为不同组件提供稳定且可靠的电压输出。
    使用建议
    - 确保输入电压稳定在额定范围内,避免过压或欠压损坏。
    - 使用适当容量的输入电容器(推荐330µF/100V),以提高抗干扰能力。
    - 注意散热设计,避免高温环境下性能下降。

    兼容性和支持


    JCE03系列可与其他标准接口和电路板尺寸兼容,方便集成到现有系统中。厂商提供三年质保服务,同时提供详尽的技术文档和应用笔记,便于客户参考。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,确认负载情况,必要时增加输入电容器容量。 |
    | 效率低 | 检查输入电压和负载条件是否匹配,查看是否有外部因素影响。 |

    总结和推荐


    JCE03系列DC-DC转换器凭借其宽输入电压范围、高效率和良好的电气特性,成为一款值得推荐的产品。其高隔离电压和出色的瞬态响应使其在严苛的工作环境中表现出色。对于需要高可靠性和紧凑设计的应用,JCE03系列是理想选择。强烈推荐给寻求高效能、高可靠性电源解决方案的工程师和采购人员。

JCE0348D24参数

参数
输出总功率 -
转换效率 79%
最大容性负载 -
输出方式 -
散热方式 -
输出电压组数 2
特性 SCP
输入电压最大值 75V
类型 -
输出电流最大值 63mA,63mA
输入电压最小值 48V(DC)
开关频率 -
输出电压 24V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0348D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0348D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0348D24 JCE0348D24数据手册

JCE0348D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.226 ¥ 145.5597
5+ $ 16.0888 ¥ 133.3359
10+ $ 15.5896 ¥ 129.1988
25+ $ 14.9344 ¥ 123.7688
100+ $ 13.936 ¥ 115.4946
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.55
