JTF1048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 18 → 75 V 直流输入, 5V 直流输出, 10W
供应商型号: 1861067
供应商: element14
标准整包数: 1

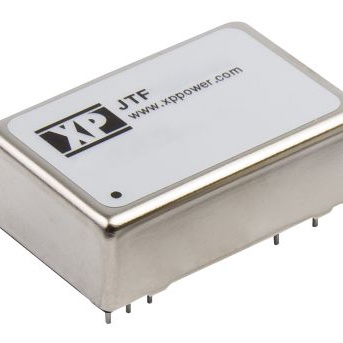

XP POWER AC-DC模块 JTF1048S05

JTF1048S05概述

    JTF Series DC/DC Converter 技术手册



    产品简介




    JTF系列是高密度直流转换器,适用于多种工业和电信应用。该系列产品支持单输出和双输出,具有宽输入电压范围(9-75 VDC),可实现高达15瓦的功率输出。广泛应用于医疗设备、通信设备、工业控制系统、汽车电子等领域。


    技术参数




    输入

    - 输入电压范围:24 V (9-36 VDC), 48 V (18-75 VDC)
    - 输入电流:见表
    - 输入滤波:π网络
    - 输入反射电流:20 mA pk-pk通过12 μH电感和47 μF电容,5 Hz到20 MHz
    - 输入浪涌电流:24 V型号:50 VDC持续100毫秒(1秒为12W版本)
    48 V型号:100 VDC持续100毫秒(1秒为12W版本)

    输出

    - 输出电压:见表
    - 最小负载:无需最小负载
    - 初始设置精度:JTF15:±1.0%,其他:±1.2%
    - 启动延迟:20毫秒典型值
    - 线路调节:±0.2% 单个,±0.5% 双重
    - 负载调节:±0.5% 单个,±1.0% 双重
    - 交叉调节:双重输出模型±5%(参见注释2)
    - 暂态响应:负载变化25%时最大偏差<3%,250μs内恢复至1%以内
    - 波纹与噪声:JTF08, JTF10 和 JTF12:85 mV pk-pk,带宽20 MHz;JTF15:60 mV pk-pk,带宽20 MHz(参见注释3)
    - 过载保护:JTF08 和 JTF15:150% 额定负载,JTF10 和 JTF12:170% 额定负载
    - 过压保护:见表
    - 短路保护:跳闸与重启,自动恢复
    - 最大容性负载:见表
    - 温度系数:±0.02/℃

    一般参数

    - 效率:见表
    - 隔离:输入到输出 1600 VDC,输入到外壳 1600 VDC,输出到外壳 1600 VDC
    - 隔离电容:JTF15:2000 pF最大,其他:1500 pF最大
    - 开关频率:JTF15:330 kHz 典型值,其他:270 kHz 典型值
    - 功率密度:JTF08:20 W/in³,JTF10:25 W/in³,JTF12:30 W/in³,JTF15:37.5 W/in³
    - 平均无故障时间(MTBF):>1 MHrs 到 MIL-HDBK-217F,在25 ℃时

    环境

    - 工作温度:-40 ℃ 至 +105 ℃
    - 外壳温度:+105 ℃ 最大值
    - 存储温度:-40 ℃ 至 +125 ℃
    - 湿度:最高90%,不凝结
    - 冷却方式:自然对流

    电磁兼容性(EMC)

    - 发射:EN55022 类A
    - 静电放电(ESD):EN61000-4-2,等级3,性能标准B
    - 辐射抗扰性:EN61000-4-3,10 V/m,性能标准A
    - 电快速瞬变脉冲群(EFT/Burst):EN61000-4-4,等级3,性能标准B
    - 浪涌:EN61000-4-5,等级2,性能标准B
    - 导入抗扰性:EN61000-4-6,10 Vrms,性能标准A*
    - 磁场抗扰性:EN61000-4-8,1 A/m,性能标准A

    安全

    - 安全认证:UL60950-1 & CAN/CSA C22.2 No. 60950-1(仅限JTF08, JTF10, 和 JTF12)


    产品特点和优势




    JTF系列具有以下独特功能和优势:
    - 高功率密度:能够在紧凑空间内提供高功率输出,适用于空间受限的应用。
    - 宽输入电压范围:能够适应不同电压输入,提高系统的灵活性。
    - 优良的负载调节性能:确保在负载变化时保持稳定的输出电压。
    - 优秀的隔离性能:确保电气安全,适合多种恶劣环境。
    - 长寿命和可靠性:平均无故障时间超过1百万小时,适合长期运行的设备。


    应用案例和使用建议




    应用案例

    JTF系列广泛应用于医疗设备、通信基站、工业控制系统、汽车电子等领域。例如,在医疗设备中,这些转换器用于稳定电源供给,确保设备的正常运行;在通信基站中,它们提供了可靠的电源支持,以应对多变的工作环境。

    使用建议

    - 在选择输出电压和电流时,根据具体应用需求进行匹配,避免过载或欠载情况。
    - 在安装时应注意散热,特别是高功耗版本,保证自然对流效果。
    - 注意输入电压的变化范围,确保在其范围内运行,以避免损坏。


    兼容性和支持



    - JTF系列转换器与其他标准电子元件兼容,可在多种平台和系统中使用。
    - 厂商提供全面的技术支持和维护服务,包括产品咨询、技术支持和保修服务。


    常见问题与解决方案



    问题1:如何测试产品的启动延迟?

    解决方案:使用万用表或示波器测量输出电压从零开始上升至稳态电压的时间,一般情况下,启动延迟约为20毫秒。

    问题2:如何设置远程开启/关闭逻辑?

    解决方案:将远程开启/关闭信号线连接至3-12 VDC或开放电路(开启),将信号线短接或设置为<1.2 VDC(关闭)。

    问题3:如何计算最大容性负载?

    解决方案:根据型号和输入电压查看相应的表格数据,例如JTF0824S3V3的最大容性负载为1330 µF。


    总结和推荐



    JTF系列DC/DC转换器是一款高性能的产品,具有高功率密度、宽输入电压范围、优良的负载调节性能等特点。其广泛应用领域和广泛的兼容性使其成为许多工业和通信设备的理想选择。如果您需要一个稳定、可靠且灵活的电源解决方案,强烈推荐使用JTF系列转换器。

JTF1048S05参数

参数
特性 Remote On/Off,OCP,OVP,SCP
输出电压 5V
开关频率 270KHz(Typ)
输出电流最大值 2A
输出方式 Fixed
输出总功率 15W
输入电压最大值 75V
输入电压最小值 18V
类型 -
最大容性负载 -
散热方式 -
转换效率 87%
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1048S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1048S05 JTF1048S05数据手册

JTF1048S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 192.7902
5+ ¥ 183.12
10+ ¥ 177.26
25+ ¥ 175.23
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 192.79
