JCD0424S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 3.3V 直流输出, 4W
供应商型号: 1470-1863-5-ND
供应商: Digi-Key
标准整包数: 1

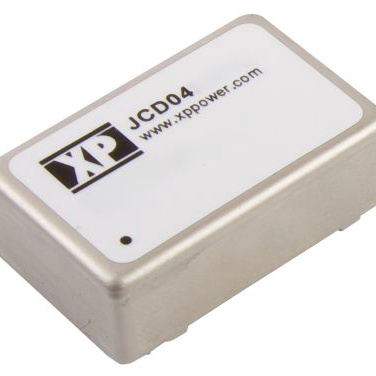

XP POWER AC-DC模块 JCD0424S3V3

JCD0424S3V3概述

    # 电子元器件产品技术手册:JCD系列DC/DC转换器

    产品简介


    JCD系列DC/DC转换器是一款高效率、高性能的产品,适用于多种工业应用场合。本系列产品设计紧凑,具备宽输入电压范围(5V至48V),广泛应用于通信设备、工业自动化、电力系统等领域。通过采用行业标准封装和卓越的设计,JCD系列确保了出色的稳定性和可靠性,能够在严苛的工作环境下提供可靠的电力供应。

    技术参数


    输入特性
    - 输入电压范围:
    - 5V (4.5-9VDC)
    - 12V (9-18VDC)
    - 24V (18-36VDC)
    - 48V (36-72VDC)
    - 输入电流: 见表格
    - 输入滤波器: Pi网络
    - 输入浪涌电流: 5V型号 15VDC 100ms;12V型号 24VDC 100ms;24V型号 40VDC 100ms;48V型号 80VDC 100ms
    输出特性
    - 输出电压: 见表格
    - 设定精度: ±1%
    - 电压平衡: ±1%
    - 最小负载: 无要求
    - 线路调节率: ±0.5%
    - 负载调节率: ±0.5% (单输出),±1.5% (S3V3 & D03型号)
    - 交叉调节率: ±5%
    - 纹波与噪声: 60mV峰峰值 (20MHz带宽)
    其他特性
    - 启动延迟时间: 5V输入模型 20ms;12/24/48V输入模型 500ms
    - 瞬态响应: 最大偏离3%,250µs内恢复至1% (5% & 300µs JCD0412/24/48S3V3 & D03型号)
    - 温度系数: 0.02%/°C
    - 过载保护: 仅限5V输入模型,为满载的150%
    - 短路保护: 不定,自动恢复
    - 最大容性负载: 见表格
    - 效率: 见表格
    - 隔离电压: 输入到输出 1600VDC;可选3500VDC版本,加后缀-H
    - 隔离电容: 输入到输出 500pF典型值
    - 隔离电阻: 10^9Ω
    - 开关频率: 266kHz典型值
    - 功率密度: 4W 10W/in³, 5W 12.5W/in³, 6W 15W/in³
    - MTBF: >1.1MHrs至MIL-STD-217F标准
    环境特性
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -55°C 至 +125°C
    - 冷却方式: 自然对流冷却
    - 湿度: 高达95%非冷凝
    EMC特性
    - 辐射排放: 符合EN55022 Class A标准
    - 静电放电免疫: 符合EN61000-4-2 Level 3标准
    - 辐射抗扰度: 符合EN61000-4-3标准
    - 快速瞬变脉冲群抗扰度: 符合EN61000-4-4标准
    - 浪涌抗扰度: 符合EN61000-4-5标准
    - 传导抗扰度: 符合EN61000-4-6标准
    - 磁场抗扰度: 符合EN61000-4-8标准
    安全认证
    - UL60950-1
    - CAN/CSA C22.2 No.60950-1
    - UL62368-1

    产品特点和优势


    JCD系列DC/DC转换器在设计上采用了多项技术创新,具有以下显著特点和优势:
    - 宽输入电压范围:从5V到48V,适应多种应用场景。
    - 高效率和低功耗:根据不同输入电压,转换效率可达85%以上。
    - 高稳定性:出色的电压精度和负载调节率,确保输出稳定可靠。
    - 安全保护机制:具备过载保护和短路保护功能,有效保障设备安全。
    - 紧凑设计:标准封装,易于安装和集成。

    应用案例和使用建议


    应用案例
    JCD系列广泛应用于通信基站、工业控制系统、医疗设备、电动汽车充电站等场景。例如,在通信基站中,它可以为多个不同需求的电路提供稳定的电源供应。
    使用建议
    1. 输入电源管理:确保输入电压和电流符合设备要求,避免过载现象发生。
    2. 散热设计:由于工作过程中会产生热量,需做好散热设计,防止过热影响正常工作。
    3. 负载连接:连接负载时应考虑负载类型和大小,选择合适的输出端口以满足负载需求。
    4. 定期检查:对于长时间运行的应用场合,建议定期检查设备状态,确保其正常运行。

    兼容性和支持


    JCD系列转换器与其他电子元器件高度兼容,适用于大多数常见的电路板布局。制造商提供详细的技术文档和支持服务,用户可以轻松找到所需的资料并获得技术支持。

    常见问题与解决方案


    问题1: 如何提高转换效率?
    解决方案:选择适当的负载并优化电路布局,减少不必要的损耗。
    问题2: 转换器发热严重怎么办?
    解决方案:检查散热设计是否合理,必要时增加散热片或外部风扇辅助散热。
    问题3: 如何避免输入电压波动?
    解决方案:使用稳压器或其他类型的电压调节器来稳定输入电压。

    总结和推荐


    JCD系列DC/DC转换器凭借其高效能、高稳定性及广泛的应用场景,是众多工业领域的理想选择。其宽输入电压范围、高效率、强保护机制和紧凑设计使其在市场上具有很高的竞争力。因此,我们强烈推荐此款产品用于各种需要高可靠性电源供应的应用场合。

JCD0424S3V3参数

参数
输出电压组数 1
最大容性负载 -
输出方式 -
散热方式 -
开关频率 -
输出电流最大值 1.2A
输入电压最小值 24V(DC)
转换效率 77%
特性 OCP,OVP,SCP
输入电压最大值 36V
输出总功率 -
输出电压 3.3V
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0424S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0424S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0424S3V3 JCD0424S3V3数据手册

JCD0424S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.978 ¥ 185.7141
5+ $ 20.5296 ¥ 171.8071
25+ $ 19.0528 ¥ 159.4481
100+ $ 17.7737 ¥ 148.7437
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 185.71
