JSE0812S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 9 → 18 V 直流输入, 3.3V 直流输出, 8W
供应商型号: 1470-3536-ND
供应商: Digi-Key
标准整包数: 1

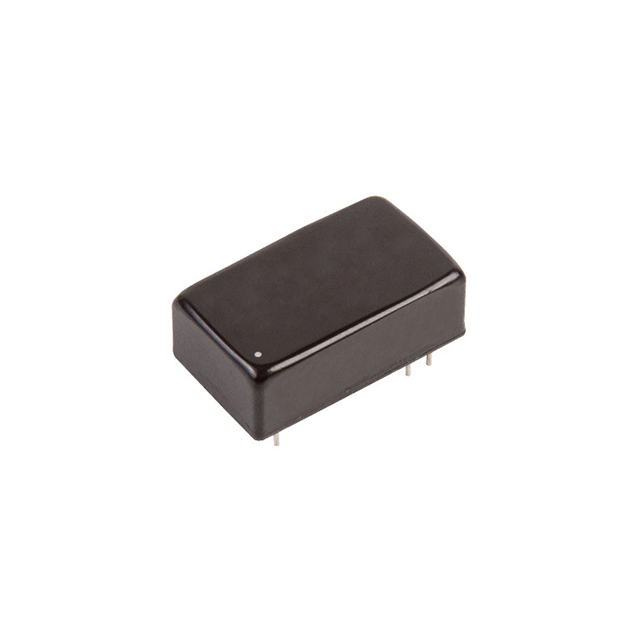

XP POWER AC-DC模块 JSE0812S3V3

JSE0812S3V3概述

    JSE08 Series DC-DC Converter 技术手册

    1. 产品简介


    JSE08 系列 DC-DC 转换器 是一款适用于多种工业和消费类应用的高效电源模块。该系列产品提供单输出和双输出型号,具有广泛的输入电压范围(9-75VDC)和高功率密度。其主要功能包括高效率、宽工作温度范围以及严格的电气隔离。这些特性使其在通信设备、工业自动化系统、医疗仪器和各类电子设备中广泛应用。

    2. 技术参数


    JSE08 系列 DC-DC 转换器 的主要技术参数如下:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注及条件 |
    |
    | 输出电压 | VDC | 3.3 30 | 见模型和额定值表 |
    | 输入电压范围 | VDC | 9.0-18.0 | 12.0 | 18.0-36.0 | 12V 模型,24V 模型,48V 模型 |
    | 效率 | % 85 见模型和额定值表 |
    | 隔离电压(输入到输出) | VDC | 1500/1800 60s/1s |
    | 温度系数 | %/°C | 0.02 |
    | 工作温度范围 | °C | -40 105 | 见降额曲线 |
    | 储存温度范围 | °C | -50 125
    | 尺寸(长x宽x高) | in (mm) | 0.94x0.54x0.31 (23.8x13.7x8.0) |
    | 重量 | lbs (g) | 0.013 (6.1) 约 |

    3. 产品特点和优势


    JSE08 系列 DC-DC 转换器 的显著特点包括:
    - 高功率密度:单位体积内的功率密度高达 50.8 W/in³,适合空间受限的应用场合。
    - 宽输入电压范围:提供 9-75VDC 的宽输入电压范围,适用于各种不同类型的电源。
    - 高效率:最高可达 86% 的转换效率,降低了能源损耗,提高了系统的整体性能。
    - 严格电气隔离:1500VDC 的电气隔离能力,确保安全性和稳定性。
    - 宽工作温度范围:-40°C 到 +105°C 的工作温度范围,适合极端环境下的应用。
    - 高可靠性:平均无故障时间超过 100 万小时,提供长达 3 年的质保期。

    4. 应用案例和使用建议


    JSE08 系列 DC-DC 转换器 可广泛应用于通信设备、工业自动化系统、医疗仪器等领域。例如,在工业自动化系统中,它可以为传感器和执行机构供电;在医疗设备中,它可为精密测量模块提供稳定的电源。对于需要高效率和稳定性的应用,建议使用 JSE08 系列转换器。同时,用户需要注意选择合适的电容和外部滤波器以优化性能。例如,在应对静电放电时,可以使用 CHEMI-CON KY 330µF/100V 电容器来提高系统的抗干扰能力。

    5. 兼容性和支持


    JSE08 系列 DC-DC 转换器 与多种电子元器件和设备兼容。厂商提供了详细的技术支持和售后服务,包括安装指南、维护手册和在线技术支持服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题:启动困难
    解决方案:检查输入电压是否在规定的范围内,确保所有连接正确无误。

    - 问题:输出电压不稳定
    解决方案:确认负载电流在允许范围内,检查是否有外部电磁干扰并采取屏蔽措施。

    - 问题:过热保护触发
    解决方案:确保良好的自然对流冷却,避免长时间过载运行。

    7. 总结和推荐


    综上所述,JSE08 系列 DC-DC 转换器 是一款高性能、高可靠性的电源模块,特别适合于需要高效率和宽工作温度范围的应用场合。其高功率密度、宽输入电压范围以及严格的电气隔离等特点使其在市场上具有很强的竞争优势。因此,强烈推荐使用该系列的产品。

JSE0812S3V3参数

参数
散热方式 -
输出电流最大值 1.6A
输出总功率 -
输出电压 3.3V
输出电压组数 1
类型 -
最大容性负载 -
输入电压最小值 9V~18V(DC)
特性 SCP,UVLO
转换效率 78%
输出方式 -
输入电压最大值 18V
开关频率 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
