首页  >  产品百科  >  JHM1524S05

JHM1524S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM15系列, 18 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: ET-2484139
供应商: 海外现货
标准整包数: 1

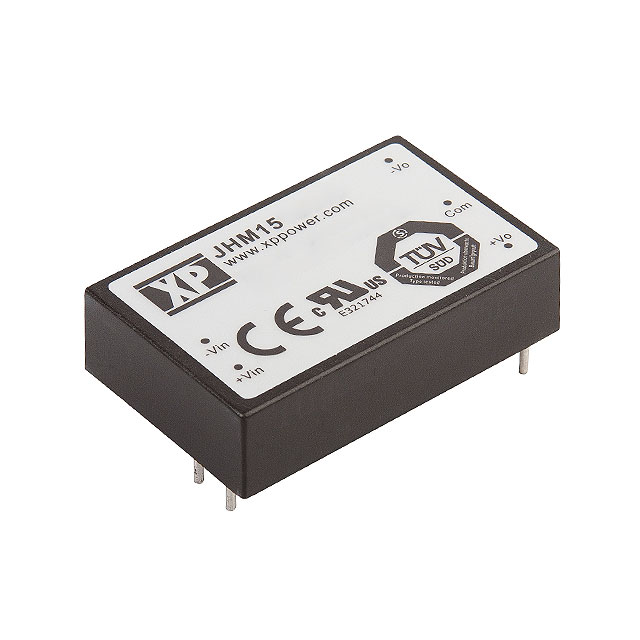

XP POWER AC-DC模块 JHM1524S05

JHM1524S05概述

    JHM15 Series DC-DC Converter 技术手册

    产品简介


    JHM15系列DC-DC转换器是专为高要求应用设计的产品,具备紧凑的1 x 1.6英寸封装,适用于医疗设备、通信系统和其他需要高性能电源解决方案的应用。该系列产品通过了多项国际安全认证,确保其在严苛环境下可靠运行。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-18 VDC / 18-36 VDC |
    | 输出电压 | 5.0 V / 12.0 V / 15.0 V / ±5.0 V / ±12.0 V / ±15.0 V |
    | 输出电流 | 3000 mA / 1250 mA / 1000 mA / ±1500 mA / ±625 mA / ±500 mA |
    | 最大输入电流 | 70 A(36 V) |
    | 短路保护 | 自动恢复(间歇模式) |
    | 过载保护 | 120%-200%(自动恢复) |
    | 工作温度范围 | -40°C 至 +80°C |
    | 储存温度范围 | -55°C 至 +100°C |
    | 湿度范围 | 5%-90% 非冷凝 |

    产品特点和优势


    1. 高可靠性:通过IEC60601-1标准认证,具有4000 VAC强化绝缘和2 µA患者漏电流,适用于医疗设备。
    2. 高效率:典型效率高达87%,有助于减少能耗。
    3. 紧凑设计:1 x 1.6英寸的小型化设计,节省空间。
    4. 严格的质量控制:符合EN55011 Level A标准,无需外部组件即可满足电磁兼容要求。

    应用案例和使用建议


    - 应用案例:JHM15系列DC-DC转换器常用于便携式医疗设备、医疗器械和通信系统。这些设备通常需要高性能电源以保证连续稳定的工作。
    - 使用建议:对于需要输出电压调整的应用,可以使用手册中提供的外部电阻进行精细调节。同时,在高湿度环境下使用时,应确保良好的通风条件以避免内部湿气积累。

    兼容性和支持


    JHM15系列转换器易于与其他标准接口设备兼容。制造商提供3年保修,并可提供技术支持和维修服务。

    常见问题与解决方案


    1. 问题:设备启动延迟过长。
    - 解决方案:检查输入电压是否在额定范围内,如果电压过低,尝试提高输入电压。

    2. 问题:输出电压不稳定。
    - 解决方案:确认负载是否超出规定范围,适当增加输出滤波电容,或者调整输出电压设定。

    总结和推荐


    JHM15系列DC-DC转换器以其高效率、高可靠性和紧凑设计成为众多应用的理想选择。特别适合于医疗和通信领域,因其通过了多项国际安全认证,确保了产品在严苛环境下的稳定性和安全性。因此,我们强烈推荐该产品给需要高性能电源解决方案的客户。

JHM1524S05参数

参数
输入电压最大值 36V
特性 OCP,OVP,SCP,UVLO
散热方式 -
输出电压组数 1
类型 -
输出电压 5V
输入电压最小值 18V
输出电流最大值 3A
最大容性负载 -
输出总功率 15W
转换效率 86%
输出方式 -
开关频率 -
长*宽*高 40.6mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1524S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1524S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1524S05 JHM1524S05数据手册

JHM1524S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 67.8677 ¥ 570.0886
5+ $ 64.6588 ¥ 543.1343
10+ $ 61.5129 ¥ 516.7086
25+ $ 58.8974 ¥ 494.738
100+ $ 57.9891 ¥ 487.1082
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
