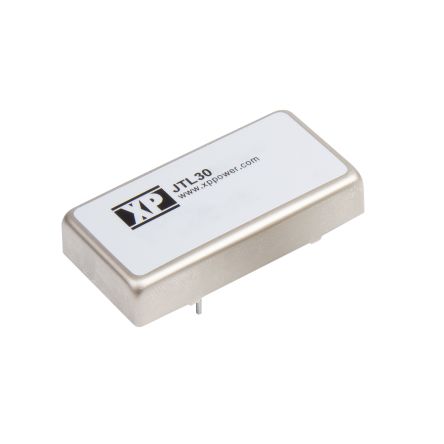

JTL3024T0512

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 5 V dc, ±12V 直流输出, 30W
供应商型号: ET-1738275
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JTL3024T0512

JTL3024T0512概述

    JTL系列30瓦DC/DC转换器技术手册

    1. 产品简介


    JTL系列是一款高性能的30瓦DC/DC转换器,适用于多种工业应用。它具有宽输入电压范围(24V或48V)、高功率密度和高效能等特点。该系列产品提供单输出、双输出和三输出选项,能够满足不同应用需求。JTL系列转换器广泛应用于通信设备、工业自动化、医疗设备等领域。

    2. 技术参数


    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 输入电流:见表格
    - 输入反射纹波:20mA pk-pk通过12μH电感
    - 输入滤波器:π网络
    - 欠压锁定:24V模型:ON 8.6V,OFF 7.9V;48V模型:ON 17.8V,OFF 16V
    - 输入浪涌:24V模型:50VDC持续100ms;48V模型:100VDC持续100ms
    - 输出电压:见表格
    - 负载调节:单输出模型:±0.5%最大;双输出模型:±1%最大(平衡输出);三输出模型:主输出±1%,辅助输出±5%
    - 过压保护:3.3V模型:3.9V典型;5V模型:6.2V典型;12V模型:15V典型;15V模型:18V典型;±5V模型:±6.2V典型;±12V模型:±15V典型;±15V模型:±18V典型
    - 过载保护:>150%满载
    - 短路保护:触发并重启(中断模式),自动恢复
    - 过温保护:115°C典型
    - 远程启停:逻辑高(>3.0)或开为启动;逻辑低(<1.2V)或短接引脚2和3为关闭
    - 最大容性负载:见表格
    - 效率:见表格
    - 隔离电压:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 开关频率:330kHz典型
    - 功率密度:37.5W/in³
    - 平均无故障时间:最小320k小时(MIL-HDBK-217F,25°C)
    - 工作温度:-40°C至+75°C(见降额曲线)
    - 外壳温度:最大+105°C
    - 冷却方式:自然对流冷却
    - 工作湿度:5%-95%RH,非冷凝
    - 存储温度:-40°C至+125°C
    - 电磁兼容性:符合EN55022,A类传导和辐射(带外部组件);符合EN61000-4-2,等级3,性能标准A;符合EN61000-4-3,10V/m,性能标准A;符合EN61000-4-4,等级3,性能标准A;符合EN61000-4-5,安装类别2,性能标准A;符合EN61000-4-6,10V/rms,性能标准A;符合EN61000-4-8,1A/m,性能标准A(需要外部输入电容器220μF/250V)

    3. 产品特点和优势


    - 宽输入电压范围:支持24V和48V输入,适应不同的电源系统。
    - 高功率密度:37.5W/in³,体积小巧,节省空间。
    - 高效能:最高可达91%的转换效率,减少能源损耗。
    - 多输出选项:提供单输出、双输出和三输出,灵活适应各种应用需求。
    - 高隔离度:1600VDC的输入到输出隔离,确保安全可靠。
    - 远程启停功能:可通过逻辑信号进行远程控制,方便集成。
    - 严格的保护机制:包括过压、过载、短路和过温保护,确保长期稳定运行。
    - 良好的电磁兼容性:符合多项国际标准,保证在复杂电磁环境中稳定工作。

    4. 应用案例和使用建议


    - 通信设备:JTL系列转换器可作为基站或数据中心的电源模块,提供稳定的直流输出。
    - 工业自动化:适用于PLC控制系统,确保设备在恶劣环境下正常运行。
    - 医疗设备:为医疗设备提供可靠的电源供应,保障患者安全。
    使用建议:
    - 在使用过程中,建议根据具体应用场景选择合适的输出电压和电流型号。
    - 确保外部电容(如220μF/250V)正确连接,以满足电磁兼容性要求。
    - 注意散热设计,特别是在高负载条件下,确保转换器的温度不超过105°C。

    5. 兼容性和支持


    - 兼容性:JTL系列转换器可与大多数工业标准接口兼容,易于集成。
    - 厂商支持:提供三年质保,以及详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    - Q: 如何正确连接外部电容?
    A: 外部电容必须正确连接到输出端,通常需要220μF/250V的电容以满足电磁兼容性要求。

    - Q: 如何实现远程启停功能?
    A: 通过逻辑信号(>3.0V或开为启动,<1.2V或短接引脚2和3为关闭)进行远程控制。
    - Q: 如何确保过温保护有效?
    A: 定期检查散热设计,确保转换器温度不超过105°C。如果发现温度异常升高,检查散热片是否安装正确。

    7. 总结和推荐


    JTL系列30瓦DC/DC转换器凭借其宽输入电压范围、高效率和多功能输出选项,在工业和医疗领域表现出色。其卓越的电磁兼容性和严格的保护机制使其成为众多应用的理想选择。推荐给需要高可靠性电源解决方案的用户。

JTL3024T0512参数

参数
最大容性负载 -
输出总功率 -
散热方式 -
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压 5V
输出电压组数 3
输出电流最大值 4A,420mA,420mA
转换效率 89%
输出方式 -
类型 -
开关频率 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
