JTK1524S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 9 → 36 V 直流输入, 3.3V 直流输出, 15W
供应商型号: ET-1738204
供应商: 海外现货
标准整包数: 1

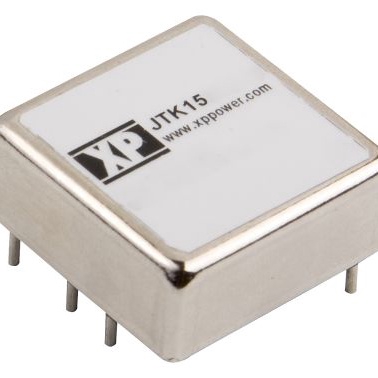

XP POWER AC-DC模块 JTK1524S3V3

JTK1524S3V3概述


    产品简介


    JTK系列直流-直流转换器是一款高性能电源解决方案,适用于各种高要求的应用场景。该系列产品具有高功率密度、宽输入范围和高效率等特点,特别适合工业控制、通信设备及医疗仪器等领域。其单输出和双输出版本可满足不同负载需求,并且具备良好的隔离特性,保证了可靠性和安全性。

    技术参数


    输入参数
    - 电压范围:24 V(9-36 VDC),48 V(18-75 VDC)
    - 电流:见下表
    - 输入滤波器:π型网络
    - 输入反射电流:JTK15:20 mA pk-pk,JTK20:30 mA pk-pk通过12 µH电感器和47 µF电容器,频率范围为5 Hz到20 MHz
    - 输入浪涌:24 V型号:50 VDC持续100 ms;48 V型号:100 VDC持续100 ms
    输出参数
    - 电压:见下表
    - 输出修剪:单输出型号最大±10%
    - 最小负载:无需最小负载
    - 初始设定精度:最大±1%
    - 启动延迟:典型值20 ms
    - 线性调节:JTK15:单输出±0.2%,双输出±0.5%;JTK20:±0.5%
    - 负载调节:单输出±0.5%,双输出±1.0%
    - 瞬态响应:<3%的最大偏差,在250 µs内恢复到1%以内,负载变化25%
    - 纹波与噪声:100 mV峰峰值,带宽20 MHz
    - 过载保护:JTK15:典型170%满载;JTK20:典型150%满载
    - 过压保护:根据输出电压不同,见下表
    - 短路保护:跳闸并重启(hiccup)自动恢复
    其他参数
    - 最高容性负载:见下表
    - 温度系数:最大±0.02%/°C
    - 远程开关:开启>3.0 VDC或开路;关闭<1.2 VDC或引脚2和3短路
    - 效率:见下表
    - 隔离:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 隔离电容:JTK15:最大1200 pF;JTK20:最大1000 pF
    - 开关频率:JTK15:典型375 kHz;JTK20:典型330 kHz
    - 功率密度:JTK15:38.4 W/in³,JTK20:51.3 W/in³
    - MTBF:大于560千小时(MIL-STD-217F)

    产品特点和优势


    - 高功率密度:提供了非常高的功率密度,适合空间有限的应用场合。
    - 宽输入范围:4:1的输入范围使得该产品适应性强,可以在广泛的电压范围内稳定工作。
    - 高效率:高达89%的高效率降低了能量损耗,提高了系统整体效能。
    - 严格的安全标准:UL批准,符合安全规范如UL60950-1和UL62368-1。
    - 强大的隔离能力:1600 VDC的隔离电压确保了产品的可靠性和安全性。
    - 良好的环境适应性:-40°C至+100°C的工作温度范围,适应恶劣环境条件。

    应用案例和使用建议


    应用案例
    该产品广泛应用于通信设备、工业控制系统、医疗设备等领域。例如,在通信基站中作为主电源,提供稳定的输出电压;在医疗设备中,确保系统运行的稳定性和可靠性。
    使用建议
    - 确保输入电压范围合适,避免超出额定范围使用。
    - 在复杂系统中,适当添加外部输入电容器(如220 µF / 100 V),以减少纹波和噪声。
    - 定期检查和维护,确保系统的长期稳定运行。

    兼容性和支持


    该产品与市场上常见的连接器和其他电子元件兼容。厂商提供三年质保服务,并且可以通过技术支持解决用户遇到的技术问题。具体兼容性信息请参考产品手册中的详细说明。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出电压不稳定 | 检查输入电压是否稳定,调整输入滤波器 |
    | 过载保护启动 | 减少负载,检查负载是否超出额定范围 |
    | 效率低下 | 确保输入电压在最佳范围内,检查散热情况 |

    总结和推荐


    JTK系列直流-直流转换器凭借其高功率密度、宽输入范围、高效率和严格的认证标准,成为一款非常出色的电源解决方案。它适用于多种工业和商业应用,特别是在对可靠性和稳定性要求较高的环境中表现出色。尽管初期成本可能较高,但从长期来看,其优异的性能和可靠性能够带来显著的经济效益。因此,强烈推荐在需要高效稳定电源的项目中使用该产品。

JTK1524S3V3参数

参数
输入电压最小值 9V
输入电压最大值 36V
输出方式 Fixed
开关频率 375KHz(Typ)
输出电压 3.3V
最大容性负载 -
类型 -
输出总功率 15W
输出电压组数 1
转换效率 86%
输出电流最大值 4A
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK1524S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK1524S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK1524S3V3 JTK1524S3V3数据手册

JTK1524S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
