首页  >  产品百科  >  JHL0324D12

JHL0324D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL03系列, 20 → 30 V 直流输入, ±12V 直流输出, 3W
供应商型号: 209-JHL0324D12
供应商: Mouser
标准整包数: 1

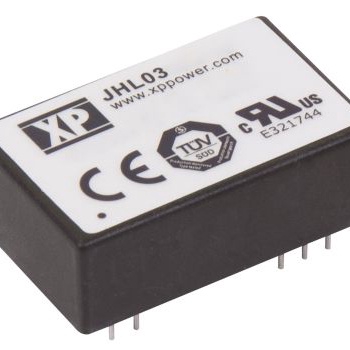

XP POWER AC-DC模块 JHL0324D12

JHL0324D12概述

    # JHL03 Series DC-DC Converter 技术手册解析

    1. 产品简介


    基本介绍
    JHL03 系列是一款高性能、高效率的DC-DC转换器,专为医疗和工业应用设计。该系列产品通过严格的国际标准认证,提供高达4000VAC的绝缘等级,并符合IEC60601-1第三版和ANSI/AMMI ES60601-1标准,确保在医疗设备中的安全性和可靠性。
    主要功能
    - 输入电压范围:10V至30VDC(12V和24V典型)
    - 输出电压选项:单输出5V、12V、15V;双输出±12V、±15V
    - 最大输出电流:600mA(单输出5V),±125mA(双输出±12V)
    - 高效率:最高可达82%
    应用领域
    - 医疗设备:如便携式监护仪、患者监控系统
    - 工业设备:如测量仪器、通信设备
    - 军工及航空:对高可靠性要求的应用场景

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 10 | 12/24 | 30 | VDC | - |
    | 输出电压 | 5 | 30 | - | V | 见型号表格 |
    | 输出电流 | - | 600 | - | mA | 单输出5V |
    | 输入电流(满载) | - | 56 | 325 | mA | 单输出5V |
    | 最大电容负载 | - | 720 | - | µF | 每路输出 |
    | 效率 | - | 76-82 | - | % | 见型号表格 |
    | 开机延迟时间 | 5 | - | - | ms | - |
    | 启动上升时间 | - | 2 | - | ms | - |

    3. 产品特点和优势


    独特功能
    - 高达4000VAC的绝缘等级,支持双倍/MOPP隔离
    - 极低的患者泄漏电流(仅2µA)
    - 小巧的DIP24封装,便于集成
    市场竞争力
    - 高效率和高功率密度(7.5W/in³)
    - 宽输入电压范围,适应多种电源条件
    - 符合国际医疗标准,适合医疗领域严格要求

    4. 应用案例和使用建议


    使用场景
    - 医疗设备:用于各种患者监测设备,确保低功耗和高可靠性
    - 工业设备:适用于需要多路电源输出的复杂系统
    使用建议
    - 在选择具体型号时,根据实际负载需求调整输出电压和电流
    - 注意散热设计,尤其是在高负载条件下

    5. 兼容性和支持


    兼容性
    - 支持广泛的输入电压范围,兼容多种电源供应系统
    - 具有良好的电磁兼容性(EMC),符合EN55011 Level A标准
    厂商支持
    - 提供3年的质保服务
    - 提供详尽的技术文档和支持团队

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 温度过高 | 加强散热措施 |
    | 输出电流不足 | 检查电路连接是否正确 |

    7. 总结和推荐


    综合评估
    JHL03系列DC-DC转换器以其卓越的性能、紧凑的设计和严格的安全标准,在医疗和工业领域具有显著的优势。其高效的能量转换能力和严格的绝缘性能使其成为高可靠性应用的理想选择。
    推荐使用
    强烈推荐此产品用于需要高效率、高可靠性的医疗和工业设备中。对于寻求稳定电源解决方案的工程师来说,JHL03系列是一个值得信赖的选择。

JHL0324D12参数

参数
输入电压最大值 30V
类型 -
输出电压组数 2
输出电压 12V
输出方式 -
转换效率 80%
输出总功率 -
特性 OCP,OVP,SCP,UVLO
散热方式 -
最大容性负载 -
输入电压最小值 24V(DC)
输出电流最大值 125mA,125mA
开关频率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0324D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0324D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0324D12 JHL0324D12数据手册

JHL0324D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.197 ¥ 365.0147
5+ $ 41.1372 ¥ 347.6093
10+ $ 39.8628 ¥ 336.8407
30+ $ 38.1672 ¥ 322.5128
100+ $ 34.6395 ¥ 292.7038
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 365.01
直接购买
加入购物车
