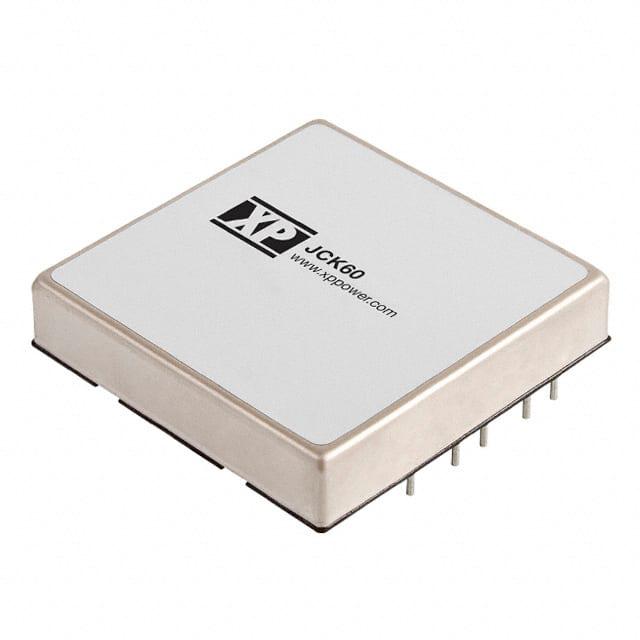

JCK6048S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 36 → 75 V 直流输入, 12V 直流输出, 60W
供应商型号: 2099476
供应商: 海外现货
标准整包数: 1

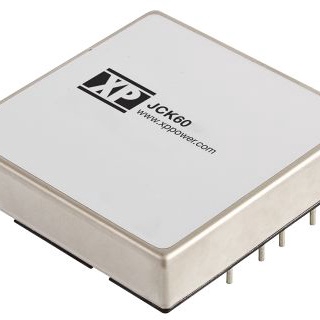

XP POWER AC-DC模块 JCK6048S12

JCK6048S12概述


    产品简介


    JCK系列是专为高功率密度设计的DC-DC转换器模块,能够提供高达60瓦的输出功率,适用于多种工业应用。该系列产品具有宽范围输入电压(24V和48V)、高效率(最高可达92%)及强大的保护功能,如过流保护(OCP)、过压保护(OVP)及过温保护(OTP)。凭借其紧凑的设计和高可靠性,JCK系列广泛应用于通信设备、工业自动化系统以及医疗设备等领域。

    技术参数


    | 参数类别 | 规格描述 |

    | 输入电压范围 | 24V(18-36VDC),48V(36-75VDC) |
    | 输入电流 | 见表格内详细数据 |
    | 反射纹波电流 | 20mA峰值到12μH电感,频率范围5Hz至20MHz |
    | 欠压锁定 | 24V型号:开启17.8V,关闭16V典型;48V型号:开启33.5V,关闭30.5V典型 |
    | 输入浪涌 | 24V型号:50VDC持续100ms;48V型号:100VDC持续100ms |
    | 输出电压 | 见表格内详细数据 |
    | 输出电压精度 | ±10% |
    | 最小负载要求 | 无最小负载需求 |
    | 线路调节率 | ±0.5%最大 |
    | 负载调节率 | ±0.5%最大 |
    | 启动时间 | 30ms典型 |
    | 效率 | 见表格内详细数据 |
    | 工作温度范围 | -40°C至+85°C(带散热片可扩展至+105°C) |
    | EMC性能 | 符合EN55022标准(A类传导和辐射);EN61000-4系列抗干扰标准 |

    产品特点和优势


    JCK系列具备以下显著特点:
    1. 高效率:效率最高可达92%,适合节能需求高的应用场景。
    2. 宽输入范围:支持24V和48V两种输入电压,适应性强。
    3. 强保护功能:包含过压、过流及过热保护机制,确保长期稳定运行。
    4. 高功率密度:每立方英寸达到37.5W功率密度,适合空间受限的应用场景。
    5. 远程开关控制:支持远程开关信号输入,方便集中管理。

    应用案例和使用建议


    应用案例:
    - 通信基站:用于基站电源系统的冗余备份供电。
    - 工业自动化:为传感器和控制系统提供稳定电源。
    - 医疗设备:满足对高可靠性及低电磁干扰的要求。
    使用建议:
    - 若需要更高的散热性能,可选择加装散热片的型号(如JCK60XXSXX-HK)。
    - 在高湿度环境下使用时,需确保良好的密封措施以防止凝露影响。
    - 当需要远程监测时,可通过外接电路扩展监控功能。

    兼容性和支持


    JCK系列与其他主流工业标准接口完全兼容,便于集成至现有系统中。制造商提供三年质保服务,并针对售后问题提供详尽的技术支持文档与电话咨询服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出允许范围,调整外部电路元件 |
    | 设备过热 | 安装散热片或降低负载至额定值以内 |
    | 远程开关信号无法正常工作 | 确认逻辑信号电平符合要求,检查连接线缆是否有损坏 |

    总结和推荐


    JCK系列以其卓越的性能表现和多样化的产品选项成为一款极具吸引力的DC-DC转换器。其高效能、高可靠性和灵活性使其成为通信、工业及医疗领域的理想选择。如果您正在寻找一款兼顾性能与成本的优质电源解决方案,强烈推荐考虑JCK系列产品。

JCK6048S12参数

参数
输出总功率 -
输出电压 12V
最大容性负载 -
输出方式 -
输出电压组数 1
散热方式 -
开关频率 -
转换效率 91%
输出电流最大值 5A
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最大值 75V
输入电压最小值 48V(DC)
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK6048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK6048S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK6048S12 JCK6048S12数据手册

JCK6048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
