JCH1048S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCH系列, 36 → 72 V 直流输入, 12V 直流输出, 10W
供应商型号: 209-JCH1048S12
供应商: Mouser
标准整包数: 1

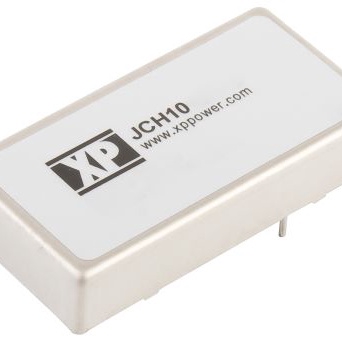

XP POWER AC-DC模块 JCH1048S12

JCH1048S12概述

    JCH Series DC-DC Converters: A Comprehensive Guide

    1. 产品简介


    JCH系列DC-DC转换器是一款高效能、高稳定性的电源模块,适用于各种工业和商业应用场景。该产品提供单输出和双输出型号,输入电压范围广泛(9-72 VDC),能够满足不同负载需求。该转换器以其出色的隔离能力和短路保护功能,成为众多电子系统不可或缺的组件。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-18 VDC (12 V), 18-36 VDC (24 V), 36-72 VDC (48 V) |
    | 输入电流 | 参见表格 |
    | 输入反射电流 | 35 mA rms (通过12 µH电感) |
    | 输出电压 | 参见表格 |
    | 最小负载要求 | 无最小负载要求 |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5% (单输出), ±1.0% (双输出) |
    | 过载保护 | 140%全负载 |
    | 短路保护 | 重启(休眠模式)带自动恢复 |
    | 最大容性负载 | 参见表格 |
    | 启动延迟 | <20 ms |
    | 效率 | 参见表格 |
    | 隔离电压 | 1500 VDC(输入到输出);1000 VDC(输入到外壳);1000 VDC(输出到外壳) |
    | 开关频率 | 200 kHz典型值 |

    3. 产品特点和优势


    JCH系列DC-DC转换器具有以下特点和优势:
    - 宽输入电压范围:支持9-72 VDC输入,适应不同应用场景。
    - 行业标准封装:采用通用封装形式,易于集成和安装。
    - 高效能:最高可达86%的效率,减少能量损耗。
    - 短路保护:具备持续短路保护功能,确保设备安全运行。
    - 温度适应性:可在-40°C至100°C范围内正常工作,并具有高可靠性。
    - 高隔离度:1500 VDC的隔离电压,提高系统的电气安全性。

    4. 应用案例和使用建议


    JCH系列DC-DC转换器广泛应用于工业自动化、通信设备、医疗设备、交通运输等领域。例如,在工业自动化领域,可以用于伺服驱动器、传感器等设备的电源供应。使用建议如下:
    - 在使用过程中,建议定期检查输入和输出电压是否稳定,以确保设备的正常运行。
    - 若出现过载情况,应检查负载是否超出规定范围,并进行调整。
    - 对于高负载应用,建议选用容量较大的电容,以提升稳定性和可靠性。

    5. 兼容性和支持


    JCH系列转换器设计时充分考虑了与各类电子设备的兼容性,能够与常见的电源管理芯片和控制器配合使用。厂商提供三年保修服务,包括技术支持和维修更换服务。用户可通过厂商官网获得详细的使用手册和技术文档。

    6. 常见问题与解决方案


    - 问题1:启动延迟时间较长。
    - 解决方案:检查输入电压是否稳定,确保电源供应充足。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输出负载是否超负荷,适当降低负载或增加容性负载。
    - 问题3:过热现象。
    - 解决方案:确保散热良好,增加外部风扇或通风设施。

    7. 总结和推荐


    综上所述,JCH系列DC-DC转换器凭借其卓越的性能、宽泛的工作范围和高可靠性,成为了工业和商业应用的理想选择。其优异的隔离性能和多种保护机制,使其能够在严苛环境中稳定工作。鉴于其广泛应用及优良品质,我们强烈推荐用户选用JCH系列DC-DC转换器。

JCH1048S12参数

参数
输出总功率 -
最大容性负载 -
输入电压最大值 72V
转换效率 84%
输出方式 -
散热方式 -
特性 OCP,SCP
开关频率 -
输出电压 12V
输出电流最大值 833mA
类型 -
输入电压最小值 48V(DC)
输出电压组数 1
长*宽*高 50.8mm(长度)*25.4mm(宽度)
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCH1048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCH1048S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCH1048S12 JCH1048S12数据手册

JCH1048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.7375 ¥ 225.9319
5+ $ 24.354 ¥ 205.7913
10+ $ 23.6088 ¥ 199.4944
30+ $ 22.6044 ¥ 191.0072
100+ $ 20.5065 ¥ 173.2799
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 225.93
