JCD0405S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 4.5 → 9 V 直流输入, 12V 直流输出, 4W
供应商型号: 209-JCD0405S12
供应商: Mouser
标准整包数: 1

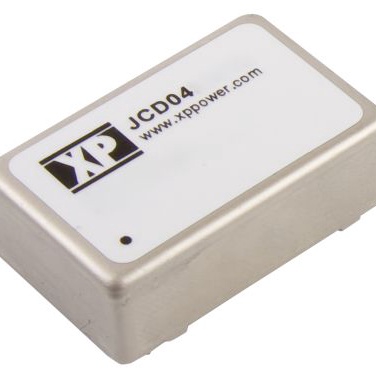

XP POWER AC-DC模块 JCD0405S12

JCD0405S12概述


    产品简介


    JCD系列DC-DC转换器是一种高效率、宽输入电压范围的直流电源模块。它主要用于为各种电子设备提供稳定的直流输出,适用于工业自动化、通信系统、仪器仪表等多个领域。该系列模块具有单输出和双输出两种型号,可适应不同的电压需求和负载要求。

    技术参数


    - 输入电压范围:5V(4.5-9VDC)、12V(9-18VDC)、24V(18-36VDC)、48V(36-72VDC)
    - 输出电压:多种可选,具体见产品规格表
    - 最大输出电流:最大可达1400mA
    - 转换效率:最高可达85%
    - 隔离电压:1600VDC输入到输出(可选3500VDC)
    - 工作温度范围:-40°C至+100°C
    - 短期短路保护:连续短路保护
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%单输出,±1.5%对于特定型号
    - 过载保护:150%满负载(仅限5V输入模型)

    产品特点和优势


    JCD系列DC-DC转换器的独特功能和优势如下:
    - 高可靠性:具备连续短路保护,确保长时间稳定运行。
    - 宽输入范围:覆盖广泛电压输入范围,适用于不同应用场景。
    - 高效率:最高转换效率达到85%,显著降低能耗。
    - 高隔离度:提供1600VDC输入到输出的电气隔离,确保系统的安全性和稳定性。
    - 长寿命:3年质保,保证用户长期使用无忧。
    - 小巧紧凑:采用行业标准封装,体积小、重量轻,易于集成。

    应用案例和使用建议


    应用案例
    工业自动化控制系统:在工业环境中,JCD系列可以为传感器、执行器和其他控制模块提供稳定的电源,满足多种电压需求。
    通信基站:在移动通信基站中,JCD系列可用于为无线通信设备供电,尤其是在输入电压波动较大的情况下,保持稳定可靠的电源输出。
    医疗设备:在医疗设备中,JCD系列的高隔离度和高可靠性可以确保设备的安全运行,符合医疗设备的严格要求。
    使用建议
    - 选择合适的输入电压:根据实际应用选择合适的输入电压范围,避免电压过高或过低导致模块损坏。
    - 注意散热设计:虽然JCD系列是无风扇设计,但在高功率工作时仍需考虑散热问题,以确保正常工作。
    - 合理布局布线:在电路板上合理布局JCD系列模块的位置,并保持良好的布线,减少电磁干扰。

    兼容性和支持


    JCD系列DC-DC转换器采用标准24针DIL封装,易于与其他标准电路板兼容。此外,厂家提供详细的安装指南和技术支持,帮助用户顺利完成集成和调试工作。厂商还提供了3年的保修期,让用户无后顾之忧。

    常见问题与解决方案


    1. 问:如何处理启动延迟过长的问题?
    - 答:检查输入电压是否处于最低输入电压范围内。如果输入电压较低,可能需要增加外部电容或调整输入电压。
    2. 问:输出电压不稳定怎么办?
    - 答:首先检查负载是否超出规定范围。如果负载在允许范围内,检查是否有外部电磁干扰,并采取相应的屏蔽措施。
    3. 问:如何进行有效的散热管理?
    - 答:可以通过增加散热片或使用强制风冷来提高散热效果。同时,在电路设计时要留有足够的空间用于空气流通。

    总结和推荐


    综上所述,JCD系列DC-DC转换器以其高可靠性、高效率、宽输入范围和高隔离度等特点,非常适合应用于工业自动化、通信系统及医疗设备等领域。其出色的性能和广泛的应用范围使其在市场上具备很强的竞争力。我们强烈推荐这一系列的产品,尤其是对电源稳定性有较高要求的用户。

JCD0405S12参数

参数
输出电压组数 1
转换效率 82%
输出电流最大值 333mA
开关频率 266KHz(Typ)
输出总功率 6W
输入电压最小值 4.5V
输入电压最大值 9V
类型 -
最大容性负载 -
输出方式 Fixed
输出电压 12V
特性 OCP,OVP,SCP
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0405S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0405S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0405S12 JCD0405S12数据手册

JCD0405S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.4025 ¥ 197.7511
5+ $ 21.3192 ¥ 180.1472
10+ $ 20.6604 ¥ 174.5804
30+ $ 19.7856 ¥ 167.1883
100+ $ 17.9445 ¥ 151.631
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 197.75
