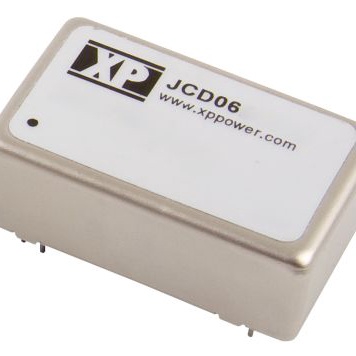

JCD0648S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 36 → 72 V 直流输入, 24V 直流输出, 6W
供应商型号: 1228154P
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCD0648S24

JCD0648S24概述

    JCD系列DC-DC转换器技术手册

    产品简介


    JCD系列DC-DC转换器是一种高效率的电源转换模块,适用于多种输入电压范围(5V、12V、24V、48V),并提供单输出和双输出版本。这些转换器具有宽泛的工作温度范围(-40°C至+100°C),能够承受高达1600VDC的隔离电压,确保在严苛环境下稳定运行。JCD系列广泛应用于工业自动化、通信设备、医疗仪器等领域。

    技术参数


    - 输入电压范围:5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输入电流:见表格
    - 输入反射纹波电流:35mA rms通过12μH电感
    - 输入滤波器:π网络
    - 输入浪涌电压:5V模型15VDC,12V模型24VDC,24V模型40VDC,48V模型80VDC
    - 输出电压:见表格
    - 输出精度:±1%(±2%用于JCD0412/24/48S3V3和D03型号)
    - 负载调节:±0.5%(单输出), ±1.5%(S3V3和D03型号)
    - 交叉调节:±5%
    - 纹波与噪声:60mV峰峰值,20MHz带宽
    - 启动延迟时间:5V输入模型20ms典型,12/24/48V输入模型500ms典型
    - 瞬态响应:最大偏差3%,恢复到1%以内250μs(5%和300μs用于JCD0412/24/48S3V3和D03型号)
    - 过载保护:仅限5V输入模型,150%满载
    - 短路保护:无限期保护,自动恢复
    - 最大容性负载:见表格
    - 效率:见表格
    - 隔离电压:1600VDC输入到输出,可选3500VDC输入到输出
    - 隔离电容:500pF典型输入到输出
    - 隔离电阻:10^9Ω
    - 开关频率:266kHz典型
    - 功率密度:4W:10W/in³, 5W:12.5W/in³, 6W:15W/in³
    - 平均无故障时间:>1.1MHrs(MIL-STD-217F标准,25°C)

    产品特点和优势


    - 宽输入电压范围:2:1输入范围,适应不同电压需求。
    - 高效率:最高可达85%的转换效率。
    - 高隔离电压:1600VDC输入到输出,保证安全隔离。
    - 宽工作温度范围:-40°C至+100°C,适用于各种恶劣环境。
    - 持续短路保护:具备自动恢复功能,提高系统可靠性。
    - 紧凑封装:符合行业标准封装,便于集成。

    应用案例和使用建议


    - 工业自动化:JCD系列转换器可用于工厂自动化设备,如PLC控制器、传感器等,提供稳定的电源。
    - 通信设备:适用于通信基站、路由器等设备,确保电源稳定。
    - 医疗仪器:在医疗设备中,JCD系列转换器能够提供可靠且高效的电源供应,确保设备正常运行。
    使用建议:
    - 在使用过程中,注意输入电压范围和输出负载,避免超出额定值。
    - 确保散热良好,特别是在高负载情况下。
    - 使用外部输入电容器(220μF/100VD),以增强稳定性。

    兼容性和支持


    - 兼容性:JCD系列转换器与其他电子元器件和设备高度兼容,适用于多种应用场景。
    - 支持和维护:制造商提供三年保修服务,确保产品质量和客户满意度。

    常见问题与解决方案


    - 问题1:启动延迟时间长。
    - 解决方案:检查输入电压是否在额定范围内,确认输入滤波器配置正确。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载平衡,确保输出负载在允许范围内,必要时调整输出电容。
    - 问题3:纹波与噪声过高。
    - 解决方案:增加输出滤波电容,减少外部干扰源。

    总结和推荐


    JCD系列DC-DC转换器凭借其高效、稳定、可靠的特性,在多种应用领域表现出色。其宽输入电压范围、高隔离电压和宽工作温度范围使其成为工业自动化、通信设备和医疗仪器的理想选择。强烈推荐在需要高效、稳定电源供应的应用中使用JCD系列转换器。

JCD0648S24参数

参数
输入电压最小值 48V(DC)
输出电流最大值 250mA
输入电压最大值 72V
输出方式 -
开关频率 -
输出总功率 -
散热方式 -
输出电压组数 1
类型 -
输出电压 24V
特性 OCP,OVP,SCP
最大容性负载 -
转换效率 85%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0648S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
