ECP130PS36

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 130W开关电源, 36V 直流输出电压 3.61A输出电流, 1输出点
供应商型号: 209-ECP130PS36
供应商: Mouser
标准整包数: 1

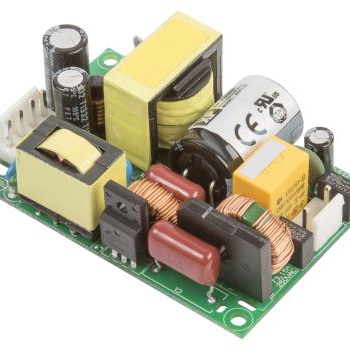

XP POWER AC-DC模块 ECP130PS36

ECP130PS36概述

    ECP130 系列 AC-DC 电源供应器技术手册

    产品简介


    ECP130 系列是一款高效率、低功耗的交流-直流(AC-DC)电源供应器。设计用于满足最新的环保法规要求,它能够在多种应用场景中提供高效稳定的电力输出。该系列电源供应器适用于医疗和信息技术设备(ITE)领域,具备出色的电气特性和强大的环境适应能力。

    技术参数


    - 输入电压范围: 85-264 VAC
    - 输出功率: 130 W(强制冷却时)/100 W(自然对流冷却时)
    - 输出电压范围: 12.0 V 至 48.0 VDC
    - 最大输出电流: 8.33 A(12 V)至 2.08 A(48 V)
    - 效率: 最高达 95%
    - 无负载输入功率: 低于 0.5 W
    - 工作温度范围: -30°C 至 +80°C
    - 尺寸: 3.00 x 2.00 x 1.10 英寸(76.2 x 50.8 x 28.0 毫米)
    - 重量: 0.43 磅(195 克)
    - 保护功能: 过压保护、过载保护、短路保护
    - 安全认证: 医疗(IEC60601-1 Ed 3.1)和信息技术设备(IEC60950, UL60950-1)

    产品特点和优势


    - 低功耗设计: ECP130 系列电源供应器的无负载输入功率低于 0.5 W,有效降低了待机状态下的能耗。
    - 高功率密度: 功率密度可达 19.7 W/in³(强制冷却)或 15.1 W/in³(自然对流冷却),节省空间且易于集成。
    - 广泛适用性: 经过医疗和信息技术设备的双重认证,使其适用于多种医疗和工业应用场景。
    - 优良的电气性能: 输出电压精度高达 ±1%,线性调节误差为 ±0.5%,负载调节误差为 ±0.5%,确保稳定的电力输出。

    应用案例和使用建议


    - 医疗设备: 适用于各种医疗设备,如手术室设备、监护仪等,得益于其符合医疗标准的安全认证和严格的电气特性。
    - 信息技术设备: 在计算机服务器、通信设备和其他信息技术设备中广泛应用,其高效率和紧凑设计能够显著降低总体能耗。
    - 建议使用: 为了达到最佳效果,建议在安装时使用强制冷却措施,以保持关键部件的工作温度在安全范围内。同时,应定期监测系统温度,确保长期稳定运行。

    兼容性和支持


    - 兼容性: ECP130 系列电源供应器的设计使其易于与其他电子元器件和设备集成,特别适合需要医疗级安全认证的应用。
    - 支持: 厂商提供 3 年质保期,包括技术咨询和支持服务。用户可通过官网获取更多技术文档和故障排查指南。

    常见问题与解决方案


    - 问题: 电源供应器在某些负载条件下无法达到预期的输出功率。
    - 解决方案: 确认连接线是否正确,检查系统是否已达到额定输入电压。如果问题仍然存在,可能需要更换电源供应器。
    - 问题: 电源供应器启动时有延迟。
    - 解决方案: 检查电源线路和接地情况,确保连接良好且没有过大的阻抗。必要时可更换电路板上的电容。

    总结和推荐


    ECP130 系列 AC-DC 电源供应器凭借其卓越的效率、低功耗和高可靠性,在医疗和信息技术设备中具有明显的优势。对于需要高性能和严格安全认证的应用场景,ECP130 是一个非常理想的选择。强烈推荐此产品给需要高效、可靠电力供应的客户。

ECP130PS36参数

参数
输出总功率 -
输入电压最小值 85V~264V(AC)
散热方式 -
输入电压最大值 -
类型 -
输出方式 -
特性 PFC,Standby Output,Universal Input
输出电压组数 1
输出电流最大值 2.77A
输出电压 36V
开关频率 -
转换效率 -
最大容性负载 -
长*宽*高 76.2mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECP130PS36厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECP130PS36数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECP130PS36 ECP130PS36数据手册

ECP130PS36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 78.518 ¥ 663.4771
5+ $ 74.7792 ¥ 631.8842
10+ $ 72.468 ¥ 612.3546
25+ $ 67.452 ¥ 569.9694
库存: 5
起订量: 1 增量: 1
