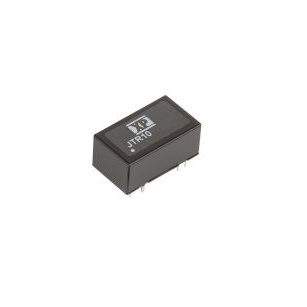

JTR1024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTR10系列, 936→ V 直流输入, ±12V 直流输出, 10W
供应商型号: 209-JTR1024D12
供应商: Mouser
标准整包数: 1
XP POWER AC-DC模块 JTR1024D12

JTR1024D12概述

    JTR10 Series DC-DC Converter 技术手册

    产品简介


    JTR10系列是一款高效的DC-DC转换器,具有单路和双路输出版本。单路输出范围为3.3至30VDC,而双路输出为±12VDC和±15VDC。这款转换器广泛应用于工业控制、医疗设备、通信设备等领域,能够提供稳定可靠的电源供应。

    技术参数


    - 输入电压范围:9至36VDC 或 18至75VDC
    - 输出电压:3.3至30VDC(单路),±12VDC 和 ±15VDC(双路)
    - 效率:最高可达87%
    - 工作温度范围:-40°C 至 +85°C
    - MTBF:>500千小时
    - 重量:约0.0022磅(10克)

    产品特点和优势


    JTR10系列DC-DC转换器具有以下独特功能和优势:
    - 宽输入电压范围:支持4:1的宽输入电压范围,适应不同的电源需求。
    - 高效率:最高可达87%,有效降低能耗。
    - 内置保护机制:包括短路保护、过载保护等,确保运行安全。
    - 高可靠性:通过IEC/UL/cUL 62368-1安全认证,符合EN55032标准,适用于多种严苛环境。

    应用案例和使用建议


    JTR10系列可以广泛应用于多种场合,例如工业控制系统、医疗设备、通信设备等。根据手册提供的应用场景,建议在选择具体型号时根据实际负载和电压需求进行匹配。同时,在使用过程中应注意以下几点:
    - 温度管理:考虑到其工作温度范围较广,需要合理安排散热措施。
    - 外部电容:为了减少纹波和噪声,可以在输出端接入适当的电容。

    兼容性和支持


    JTR10系列与其他电子元器件和设备具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册等,帮助用户更好地利用产品。

    常见问题与解决方案


    - 问题1:输入电流过大
    - 解决方案:检查输入电压是否在允许范围内,调整输入电压或增加外部电容。
    - 问题2:输出电压不稳定
    - 解决方案:检查负载平衡情况,调整外部电容值或更换合适型号的产品。

    总结和推荐


    总体而言,JTR10系列DC-DC转换器以其高效能、高可靠性和广泛的适用范围,成为市场上极具竞争力的产品。特别是其宽输入电压范围和高效率,使其成为众多应用场景的理想选择。强烈推荐使用该系列产品,特别是在需要高稳定性电源供应的应用环境中。

JTR1024D12参数

参数
特性 OCP,SCP
输出电流最大值 416mA,416mA
转换效率 87%
输入电压最小值 936V~(DC)
输入电压最大值 36V
最大容性负载 -
类型 -
输出方式 -
输出总功率 -
输出电压 12V
开关频率 -
散热方式 -
输出电压组数 2
长*宽*高 23.8mm*13.7mm*10.2mm
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTR1024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTR1024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTR1024D12 JTR1024D12数据手册

JTR1024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.88 ¥ 286.286
5+ $ 32.2704 ¥ 272.6849
10+ $ 31.266 ¥ 264.1977
20+ $ 29.9376 ¥ 252.9727
100+ $ 27.1635 ¥ 229.5316
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 286.28
