首页  >  产品百科  >  JTE0624D12

JTE0624D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE系列, 9 → 36 V 直流输入, ±12V 直流输出, 6W
供应商型号: 1470-2063-5-ND
供应商: Digi-Key
标准整包数: 1

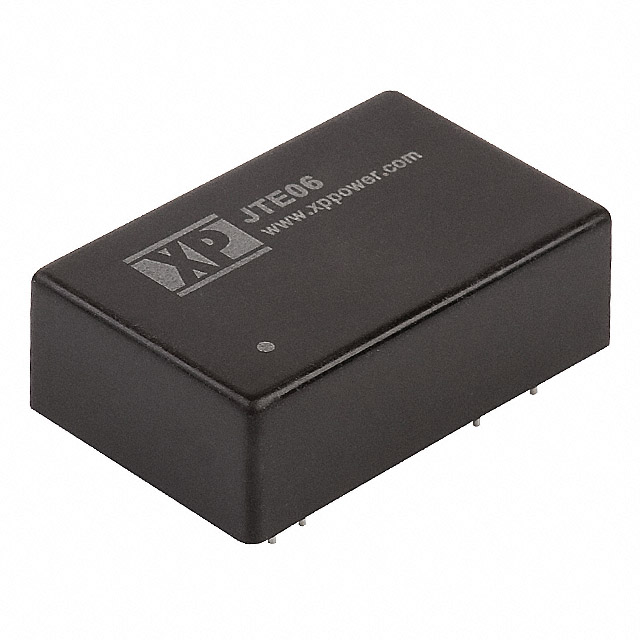

XP POWER AC-DC模块 JTE0624D12

JTE0624D12概述

    电子元器件技术手册:JTE系列电源模块

    1. 产品简介


    JTE系列是新一代高效能直流到直流转换器,适用于各种工业控制、通信系统及医疗器械等领域。它具备宽范围输入电压(24V/48V),单输出和双输出型号可选,并且提供高隔离电压和多种保护机制,以确保系统的稳定性和可靠性。

    2. 技术参数


    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 效率:最高可达84%
    - 隔离电压:1500VDC(可选3000VDC)
    - 工作温度:-40°C 至 +100°C
    - 尺寸:DIP-24塑料外壳,重量约17g
    - 开关频率:330kHz

    3. 产品特点和优势


    - 多样的输出选择:单输出和双输出型号,覆盖多个常用电压等级。
    - 高隔离度:1500VDC的隔离电压能够有效防止输入输出之间的干扰,3000VDC选项更适用于高压环境。
    - 宽范围输入电压:支持24V和48V两种输入,适配不同的应用场景。
    - 优异的稳定性:线性调节率≤0.5%,负载调节率≤1.2%(单输出)/≤5%(双输出),提供可靠稳定的工作性能。

    4. 应用案例和使用建议


    - 工业控制设备:JTE系列广泛应用于自动化生产线,通过其稳定的电源供应保证生产流程的连续性。
    - 医疗仪器:在医疗设备中,该系列转换器的高隔离电压特性可确保患者安全,同时提供精准的电源供给。
    - 通信系统:通信设备对电源的稳定性和可靠性要求极高,JTE系列能够提供高效率和低噪声的电源解决方案。
    使用建议:
    - 确保正确安装并遵循手册中的建议进行布线,以避免不必要的信号干扰。
    - 在选择合适的输出电容时,应参考手册中的最大容性负载参数,确保电容值满足需求。
    - 在高湿度环境中使用时,注意保持适当的通风条件以防止内部积尘影响散热。

    5. 兼容性和支持


    - 兼容性:JTE系列设计用于标准的DIP-24插槽,可以方便地替换同类型的其他产品。
    - 支持:制造商提供3年的保修期,并为用户提供详尽的技术支持文档和在线咨询服务。

    6. 常见问题与解决方案


    - Q:设备启动延迟时间过长?
    - A:检查输入电压是否处于规定范围内,确保电路无短路现象,必要时可咨询技术支持获取进一步帮助。

    - Q:输出电压不稳定?
    - A:首先确认负载是否在规定的范围内,然后检查电容是否符合要求,更换损坏或不匹配的电容可能解决问题。

    - Q:发生过载或短路保护后无法正常重启?
    - A:请检查外部线路连接是否正确,移除异常负载后再重新启动设备,若仍存在问题请联系售后技术支持。

    7. 总结和推荐


    总体而言,JTE系列以其高性能、宽电压输入范围、高隔离度以及全面的安全保护措施,在众多工业和商业应用场景中表现出色。尽管初期投资较高,但考虑到其卓越的质量和长期运行成本效益,JTE系列是非常值得推荐的选择。对于需要稳定、高效电源供应的应用场合,该系列无疑是理想之选。

JTE0624D12参数

参数
输出电流最大值 250mA,250mA
输入电压最小值 9V~36V(DC)
输出电压 12V
特性 OCP,SCP,UVLO
类型 -
输出方式 -
开关频率 -
输出总功率 -
输入电压最大值 36V
最大容性负载 -
散热方式 -
转换效率 84%
输出电压组数 2
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0624D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTE0624D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTE0624D12 JTE0624D12数据手册

JTE0624D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.978 ¥ 185.7141
5+ $ 20.5296 ¥ 171.8071
25+ $ 19.0528 ¥ 159.4481
100+ $ 17.7737 ¥ 148.7437
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 185.71
直接购买
加入购物车
