JTH1548S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTH系列, 18 → 72 V 直流输入, 5V 直流输出, 15W
供应商型号: 209-JTH1548S05
供应商: Mouser
标准整包数: 1

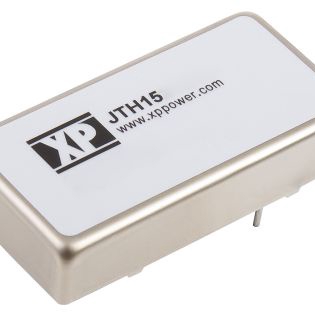

XP POWER AC-DC模块 JTH1548S05

JTH1548S05概述


    产品简介


    JTH系列DC/DC转换器是一种高效能的电源转换解决方案,适用于各种工业和商业应用。它具备宽输入电压范围(9-36 VDC 和 18-72 VDC),可提供单路和双路输出电压选择。凭借高效率、紧凑设计和广泛的温度适应能力,JTH系列转换器是众多电子设备的理想选择。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 9-36 VDC, 18-72 VDC |
    | 输入电流 | 见型号表格 |
    | 输出电压 | 见型号表格 |
    | 最大容性负载 | 见型号表格 |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5% (10-100%负载),±1.0% (10%负载) |
    | 交叉调节率 | ±5% (双路输出模型) |
    | 开机延迟时间 | <10 ms |
    | 开机上升时间 | <20 ms |
    | 纹波噪声 | 75 mVpk-pk |
    | 温度系数 | 0.02%/°C |
    | 过压保护 | 无 |
    | 过流保护 | 140%典型值 |
    | 短路保护 | 重启 (Hiccup模式), 自动恢复 |
    | 隔离电压 | 输入到输出:1500 VDC |
    | 工作环境温度 | -40°C 至 +100°C |
    | 存储温度 | -40°C 至 +125°C |
    | EMC标准 | EN55022 Class A, EN61000-4-2等 |

    产品特点和优势


    JTH系列DC/DC转换器具备多种独特功能,使其在市场上具有明显竞争优势。首先,其宽泛的输入电压范围和隔离电压确保了良好的适应性,适用于多种环境。其次,高达86%的转换效率减少了能量损失,延长了设备使用寿命。此外,其坚固耐用的设计和广泛的工作温度范围使该转换器能够适应各种苛刻的工作条件。

    应用案例和使用建议


    JTH系列转换器在多种应用场景中表现出色,例如工业控制系统、通信设备、医疗设备和自动化设备等。以下是一些具体的应用案例及使用建议:
    1. 工业控制系统:在控制柜中使用时,由于环境温度可能较高,应考虑散热问题以确保稳定运行。建议在控制柜内安装风扇或采用散热片来增强散热效果。

    2. 通信设备:考虑到通信设备对电磁干扰(EMI)的严格要求,应确保外部电路和接口符合EN55022 Class A标准,并参考手册中的相关应用说明进行布线。
    3. 医疗设备:在医疗设备中使用时,建议对每个输出电压进行精确校准,以满足医疗设备对精度的要求。

    兼容性和支持


    JTH系列转换器与多种标准接口兼容,如RoHS标准。制造商提供了详尽的技术支持和售后服务,包括在线文档、用户论坛和技术热线。如果您需要特定型号的详细资料或技术支持,可以访问制造商网站获取更多信息。

    常见问题与解决方案


    1. 问:如何检测输出电压?
    - 答:使用数字万用表将测试笔连接到输出端口,并根据具体型号表格检查输出电压是否符合要求。

    2. 问:过载保护功能如何触发?
    - 答:当输出电流超过额定值的140%时,转换器将自动进入短路保护模式,通常表现为重启 (Hiccup模式) 和自动恢复。您可以通过监控输出电流并调整负载来避免这种情况的发生。

    总结和推荐


    综上所述,JTH系列DC/DC转换器是一款高性能且可靠性高的电源解决方案。它的宽输入电压范围、高效率和优良的电气特性使其适用于多种应用场景。对于追求高效能和可靠性的项目,我们强烈推荐使用JTH系列DC/DC转换器。

JTH1548S05参数

参数
散热方式 -
类型 -
开关频率 300KHz(Typ)
输出方式 Fixed
转换效率 83%
输出总功率 15W
输出电压组数 1
输入电压最小值 18V
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
输出电流最大值 3A
输出电压 5V
输入电压最大值 72V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTH1548S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTH1548S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTH1548S05 JTH1548S05数据手册

JTH1548S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.4 ¥ 408.98
5+ $ 46.0944 ¥ 389.4977
10+ $ 44.6688 ¥ 377.4514
30+ $ 42.768 ¥ 351.351
100+ $ 38.808 ¥ 327.9276
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 408.98
