JCA0348S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 36 → 75 V 直流输入, 5V 直流输出, 3W
供应商型号: 209-JCA0348S05
供应商: Mouser
标准整包数: 1

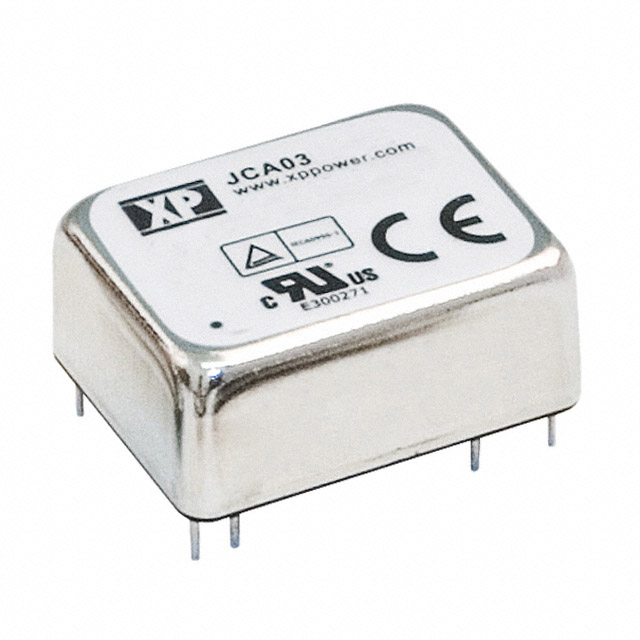

XP POWER AC-DC模块 JCA0348S05

JCA0348S05概述

    # JCA系列 DC-DC 转换器产品技术手册

    产品简介


    JCA系列 DC-DC 转换器是一种高性能的电源转换解决方案,广泛应用于工业控制、通信设备、医疗仪器和航空航天等领域。该系列产品具有紧凑的金属封装(1.0" x 0.8"),支持多种输入电压范围(5V、12V、24V、48V)及单输出或双输出选择。其行业标准引脚布局确保了安装和替换的便利性,同时宽泛的工作温度范围(-40°C 至 +100°C)使其适用于严苛环境。
    主要功能与特点
    - 输入电压范围:5V、12V、24V、48V(各范围包含输入电压波动值)
    - 输出电压可选:单输出及双输出配置
    - 高效率:最高达78%
    - 超强隔离:1500VDC 输入到输出绝缘
    - 宽温工作:-40°C 至 +100°C
    - 通过UL与TUV认证,提供三年质保

    技术参数


    以下是JCA系列的关键技术规格:
    | 参数 | 规格 |

    | 输入电压范围 | 5V (4.5-9.0V), 12V (9-18V), 24V (18-36V), 48V (36-75V) |
    | 工作频率 | 300kHz(典型值) |
    | 效率 | 最高可达78% |
    | 线路调节率 | ±0.3% |
    | 负载调节率 | ±1% |
    | 过流保护 | 150%(典型值),带自动重启 |
    | 过压保护 | 150%,重启后需手动复位 |
    其他关键参数包括:
    - 尺寸:1.0" x 0.8"
    - 重量:0.03磅(约12克)
    - 工作温度范围:-40°C 至 +100°C
    - 储存温度范围:-55°C 至 +125°C
    产品特点与优势
    JCA系列 DC-DC 转换器以其卓越的技术参数在市场上脱颖而出:
    - 紧凑设计:极小尺寸适合空间受限的应用场合。
    - 高效能:最大效率达78%,有效降低能源损耗。
    - 高可靠性:经过严格的温度和电压测试,确保长期稳定运行。
    - 高隔离性:具备1500VDC的绝缘强度,适于高压场景。
    - 全面保护机制:具备过流、过压和短路保护,保障设备安全。
    这些特点使JCA系列成为工业和通信设备的理想选择,尤其在需要高可靠性的场景下表现出色。
    应用案例与使用建议
    JCA系列 DC-DC 转换器广泛应用于多个领域:
    - 工业自动化:为传感器和控制系统供电。
    - 通信设备:作为基站电源模块的一部分。
    - 医疗设备:用于医疗监控和诊断设备。
    - 航空航天:适应高振动和极端温度环境。
    使用建议:
    - 在高温环境下需考虑输出功率随温度变化而降低的设计。
    - 对于噪声敏感的应用,增加外部滤波电路以满足辐射和传导EMI要求。
    兼容性与支持
    JCA系列与其他标准接口设备兼容,支持广泛的应用场景。厂商提供详尽的技术文档和支持服务,确保客户快速解决问题并进行系统集成。

    常见问题与解决方案


    以下为常见问题及其解决方法:
    1. 输出电压不稳定:检查输入电压是否超出规定范围,调整外部滤波电路。
    2. 启动延迟:确认启动条件是否满足,如满足则需检查连接线路。
    3. 散热问题:增加散热片或风扇辅助冷却。
    总结与推荐
    综上所述,JCA系列 DC-DC 转换器凭借其高效的转换能力、可靠的保护机制和广泛的应用领域,无疑是工业级电源解决方案的优选。无论是在性能、耐用性还是成本效益方面,该产品都展现了卓越的表现。因此,强烈推荐给需要高性能 DC-DC 转换器的用户。
    最终评价:★★★★★(5/5)

JCA0348S05参数

参数
最大容性负载 -
特性 OCP,OVP,SCP,UVLO
输出电压 5V
输入电压最大值 75V
输出方式 Fixed
输出电压组数 1
开关频率 300KHz(Typ)
类型 -
散热方式 -
输出电流最大值 600mA
转换效率 74%
输入电压最小值 36V
输出总功率 3W
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0348S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0348S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0348S05 JCA0348S05数据手册

JCA0348S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
